Synthetic Aperture Sonar: Ketika Resolusi Tak Lagi Pudar oleh Jarak
Setiap citra side-scan sonar konvensional punya kekurangan yang sama: makin jauh sebuah target dari towfish, makin kabur pula gambarnya. Kompromi ini sudah membentuk cara perencanaan survei selama puluhan tahun — spasi lintasan harus dirapatkan, sementara detail di tepi swath tetap saja merosot. Synthetic aperture sonar (SAS) memutus kekurangan itu sepenuhnya. Dengan menggabungkan puluhan ping berurutan secara koheren menjadi satu array penerima virtual yang jauh lebih panjang, SAS menghasilkan resolusi along-track yang nyaris konstan dari jarak dekat hingga jarak jauh — mengubah batasan fisika yang selama ini harus disiasati perencana survei menjadi persoalan yang praktis sudah tidak relevan lagi.
Fisikanya: Menukar Waktu dengan Aperture
Resolusi along-track side-scan sonar konvensional ditentukan oleh lebar berkasnya: resolusi sama dengan jarak dikalikan sinus sudut beamwidth horizontal, sehingga makin jauh jaraknya, jejak satu berkas di dasar laut otomatis melebar dan detail pun hilang. Satu-satunya cara menjaga resolusi tetap konstan pada jarak yang lebih jauh adalah memperpanjang array transduser fisik — padahal ada batas yang tegas seberapa panjang array itu bisa dibuat sebelum akhirnya sudah tidak muat lagi dipasang pada towfish atau AUV.
SAS mengakali keterbatasan itu dengan sama sekali tidak berusaha menyelesaikannya lewat perangkat keras. Selagi wahana bergerak menyusuri lintasannya, petak dasar laut yang sama disinari berulang kali oleh banyak ping berturut-turut. Karena sistem menyimpan fase setiap pantulan — bukan cuma amplitudonya — ping-ping yang saling tumpang tindih itu bisa disusun ulang secara koheren menjadi satu array sintetis tunggal yang panjangnya berkali-kali lipat dari array fisiknya. Teknik ini berpijak pada dasar matematika yang sama dengan synthetic aperture radar (SAR), yang pertama kali dikembangkan untuk pencitraan udara pada awal 1950-an. Resolusi along-track yang bisa dicapai kemudian mendekati kira-kira setengah panjang fisik satu elemen array, dibatasi hanya oleh batas bawah seperempat panjang gelombang — dan yang paling penting, angka resolusi ini sama sekali tidak bergantung pada jarak. Target pada jarak 250 meter bisa teresolusi setajam target pada jarak 25 meter, asalkan syarat pemrosesannya terpenuhi.
Koherensi semacam ini tidak didapat cuma-cuma. Sampling Nyquist mensyaratkan array penerima tidak boleh maju lebih dari setengah panjang fisiknya sendiri di antara dua ping — kalau tidak, grating lobe akan merusak citra — batasan yang pada praktiknya membatasi kecepatan survei relatif terhadap ping rate dan jarak. Pemrosesannya juga menuntut "mikronavigasi" berpresisi tinggi: sistem harus tahu persis di mana posisi setiap pusat fase berada di dalam air, sampai ke pecahan kecil panjang gelombang — jauh lebih ketat daripada akurasi navigasi biasa. Itulah sebabnya platform SAS sangat bergantung pada integrasi ketat data inertial navigation dan Doppler velocity log, ditambah algoritma autofocus yang mengestimasi dan mengoreksi sisa error gerak langsung dari data akustiknya sendiri. Variabilitas kecepatan suara di perairan dangkal dan litoral memperparah persoalan ini lebih jauh, karena mendistorsi koherensi yang menjadi tumpuan seluruh teknik ini.
Dari Radar Udara ke Dasar Laut: Sejarah Singkatnya
Gagasan dasarnya bisa dilacak sampai ke Carl Wiley di Goodyear Aircraft Company, yang pada 1951 menyadari bahwa pergeseran Doppler pada pantulan radar yang bergerak bisa dimanfaatkan untuk mensintesis antena yang jauh lebih panjang — temuan yang kemudian menjadi cikal bakal synthetic aperture radar. Mengadaptasi konsep ini ke gelombang suara di dalam air butuh waktu puluhan tahun lebih lama, karena wahana bawah air bergerak jauh lebih tidak menentu ketimbang pesawat terbang, dan air sendiri merupakan medium rambat yang jauh lebih tidak stabil dibanding udara. Sebagian besar konsep pemrosesan inti untuk aplikasi bawah air dipublikasikan dan dipatenkan sepanjang 1970-an dan 1980-an, dengan eksperimen fisik pertama yang berhasil baru muncul di awal 1990-an.
Langkah dari demonstrasi laboratorium menuju sistem yang benar-benar dipakai di lapangan berpusat di Norwegia. Program AUV HUGIN milik Kongsberg dimulai pada 1991 dan mencapai survei komersial pertamanya pada 1997. Pada 2000, Norwegian Defence Research Establishment (FFI) dan Kongsberg Maritime meluncurkan riset gabungan untuk membangun sistem SAS yang lengkap — perangkat keras sekaligus perangkat lunak pemrosesannya — sebagai payload pendamping HUGIN. Prototipe itu, dinamai SENSOTEK, pertama kali turun ke laut di atas AUV HUGIN pada 2004. Hasilnya adalah dua produk yang bertahan hingga sekarang: lini sonar komersial HISAS milik Kongsberg dan toolbox pemrosesan FOCUS milik FFI, keduanya masih aktif dipakai dua dekade kemudian.
Seberapa Besar Bedanya, dalam Angka

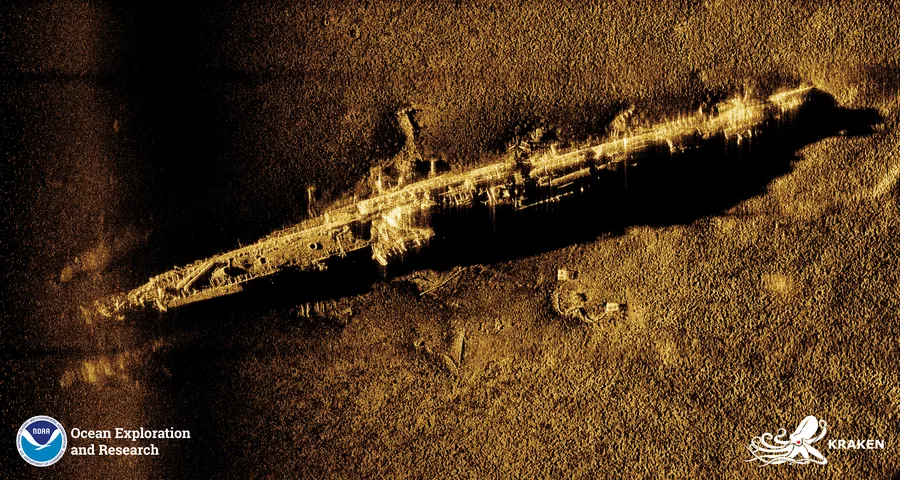

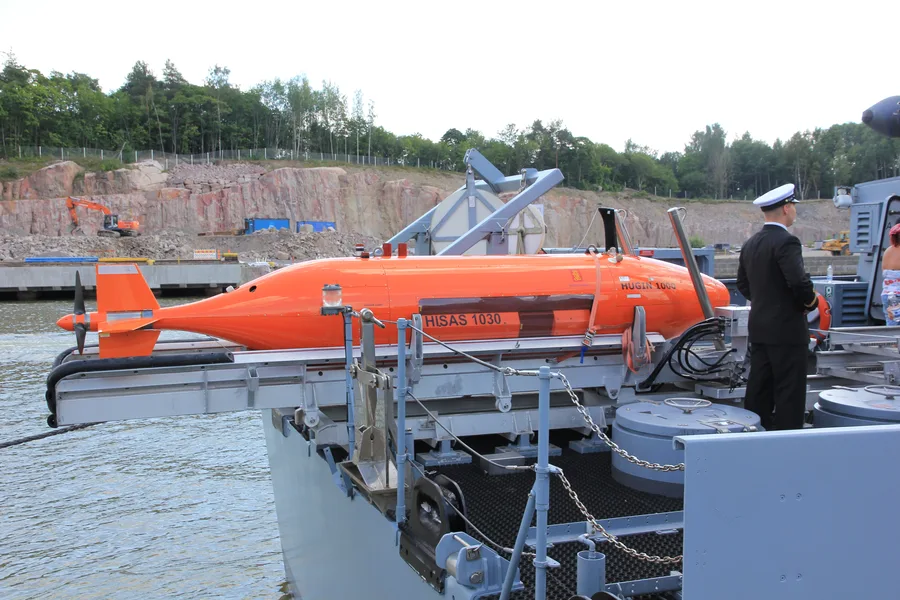

Selisih antara SAS dan side-scan konvensional bukan perkara remeh. HISAS 1030 milik Kongsberg, yang dipasang pada AUV HUGIN, didokumentasikan memiliki resolusi teoretis 2×2 cm dan resolusi praktis di bawah 5×5 cm — dan angka itu bertahan di setiap jarak sampai batas operasinya sekitar 200 hingga 260 meter per sisi, tergantung kecepatan wahana. Sebagai perbandingan, side-scan sonar konvensional yang dirancang untuk mengejar resolusi 2×2 cm yang sama hanya sanggup bekerja efektif sampai jarak maksimum sekitar 50 meter, sebelum geometri beamwidth-nya mulai menggerus resolusi itu. Ringkasan teknologi dari NOAA menyampaikan kesenjangan ini dengan lebih blak-blakan lagi: mereka menyebut SAS mampu memetakan sebuah situs dengan resolusi kira-kira 30 kali lipat dibanding side-scan sonar tradisional. Varian SAS interferometrik menambah satu kemampuan lagi, yaitu menurunkan data batimetri yang ter-co-register — umumnya disebutkan sekitar resolusi horizontal 25 cm — dari data fase yang sama yang dipakai untuk membentuk citra backscatter, berdampingan dengan resolusi citra pada kisaran sentimeter satu digit kecil.
Semua ini tidak gratis. NOAA mencatat secara terus terang bahwa operasi survei SAS berbiaya lebih tinggi dan area-coverage-rate-nya lebih rendah dibanding side-scan, dan sistem yang dipasang pada AUV khususnya harus menahan kecepatan survei tetap rendah — sering kali cuma beberapa knot — demi memenuhi batas sampling Nyquist, yang lantas berpadu dengan daya tahan baterai untuk membatasi seberapa luas dasar laut yang bisa dicakup dalam satu kali penyelaman. SAS adalah alat untuk situasi ketika resolusi menjadi pertimbangan utama desain survei, bukan ketika yang dikejar adalah kecepatan cakupan mentah.
Aplikasi: Menemukan yang Sengaja Disembunyikan
Mine countermeasures dan deteksi unexploded ordnance (UXO) tetap menjadi pendorong utama teknologi ini, justru karena target-targetnya kecil, bersinyal lemah, dan sering kali sengaja dibuat sulit dibedakan dari clutter dasar laut — persis di ranah inilah resolusi berskala sentimeter yang tidak bergantung pada jarak jadi sepadan dengan biayanya. Centre for Maritime Research and Experimentation (CMRE) milik NATO membangun program riset minehunting otonomnya, termasuk UUV MUSCLE, di sekitar SAS berfrekuensi tinggi — khusus untuk mendorong deteksi, klasifikasi, dan identifikasi objek serupa ranjau ke dalam pemrosesan onboard real-time berbasis GPU, alih-alih menunggu analisis pasca-misi di darat.
Contoh konkret dari apa yang bisa dibuka oleh resolusi SAS pada jarak jauh adalah survei situs pembuangan amunisi kimia Perang Dunia II di Skagerrak, lepas pantai selatan Norwegia, tempat sekitar 168.000 ton senjata kimia ditenggelamkan bersama 38 kapal di kedalaman sekitar 600 meter setelah perang usai. Pada 2015 dan 2016, FFI mengerahkan AUV HUGIN yang membawa SAS interferometrik HISAS untuk mencari dan mendokumentasikan situs ini, memetakan area seluas kira-kira 450 km² lewat 24 kali penyelaman dan 254 jam waktu survei, serta menemukan atau memastikan ulang lokasi 35 bangkai kapal. Penyelaman lanjutan pada 2019 dan 2022, memakai peralatan yang sama, kembali ke masing-masing bangkai kapal untuk memantau kerusakan strukturnya seiring waktu — pekerjaan deteksi-perubahan semacam ini menuntut citra yang cukup tajam dan cukup repeatable untuk dibandingkan dari tahun ke tahun, bukan sekadar memadai untuk satu kali survei.
Mengapa AUV dan SAS Berpasangan Secara Alami
Resolusi yang tidak bergantung pada jarak ini mengubah cara perencanaan survei AUV, dan dampaknya melampaui sekadar kualitas citra. Sensor side-scan yang mengejar target resolusi tetap harus menjaga jarak antar-jalur survei tetap rapat, karena resolusi across-swath yang masih layak pakai sudah runtuh jauh sebelum tepi swath nominal tercapai — artinya lebih banyak jalur, lebih banyak belokan, dan lebih banyak baterai terpakai per kilometer persegi yang benar-benar tercakup pada kualitas penuh. Payload SAS mempertahankan resolusi itu sampai ke seluruh lebar swath-nya, sehingga satu kali lintasan AUV saja bisa mencakup ratusan meter dasar laut pada tingkat detail yang sama, baik dekat maupun jauh dari lintasan — mengurangi jumlah jalur yang dibutuhkan untuk memetakan penuh suatu area pada resolusi yang dipilih. Efisiensi inilah yang membuat produsen seperti Kongsberg membangun HISAS sebagai payload AUV sejak awal, bukan sebagai aksesori yang dipasang di lambung kapal atau ditarik: transit AUV sendiri yang lurus dan stabil pada kedalaman tertentulah yang memungkinkan pemrosesan koheren ini bekerja sejak awal.
Kompensasinya adalah disiplin operasional. SAS menuntut kecepatan dan heading wahana yang jauh lebih konsisten dibanding yang bisa ditoleransi side-scan, integrasi yang lebih ketat dengan inertial navigation dan Doppler velocity log AUV, serta alokasi pemrosesan pasca-misi atau onboard yang sama sekali tidak pernah dibutuhkan oleh mosaicking side-scan. Untuk misi yang pertanyaannya "seberapa dalam palung ini" atau "kira-kira di mana posisi pipa itu," side-scan tetap menjadi jawaban yang lebih cepat dan lebih murah. Tapi untuk misi yang pertanyaannya "apakah objek itu ranjau, batu, atau puing" — atau "apakah kondisi lambung bangkai kapal ini berubah sejak kunjungan terakhir" — SAS semakin menjadi satu-satunya alat yang bisa menjawab dengan keyakinan cukup untuk dijadikan dasar tindakan.
