Teknologi Survei Laut
Aplikasi Side-Scan Sonar: Dari Pemetaan Dasar Laut hingga Pencarian Kapal Karam
Dari jajaran instrumen geofisika laut, side-scan sonar menempati posisi teratas sebagai perangkat paling serbaguna. Nilai tambahnya bukan sekadar kecanggihan fitur, tetapi kemampuannya menyajikan visualisasi realistik dasar laut yang menyerupai foto udara—membuat siapa pun bisa langsung membaca kondisi riil di bawah air secara intuitif tanpa perlu keahlian khusus. Baik untuk mendeteksi tonjolan objek keras di area berlumpur maupun pipa bawah laut yang tersingkap puluhan meter akibat abrasi atau arus, side-scan sonar selalu menjadi instrumen andalan utama untuk mengidentifikasinya secara cepat.
Bagaimana Side-Scan Sonar Bekerja
Sistem bekerja dengan memancarkan gelombang suara berbentuk kerucut atau kipas yang menyisir tegak lurus dari arah pergerakan sensor. Untuk adaptasi medan, instrumen ini bisa dikonfigurasi dengan sangat fleksibel: dipasang langsung pada lambung kapal survei atau ditarik menggunakan wahana towfish guna mendapatkan posisi sensor yang lebih dekat dengan target dasar laut. Setiap pantulan energi suara dari dasar laut akan direkam sebagai rangkaian irisan data melintang (cross-track slices). Ketika kapal survei terus melaju, sistem akan merajut irisan-irisan data ini secara kontinu untuk menghasilkan visualisasi topografi dasar laut yang utuh, padat, dan akurat dalam cakupan koridor lebar sapuan (swath) tertentu.

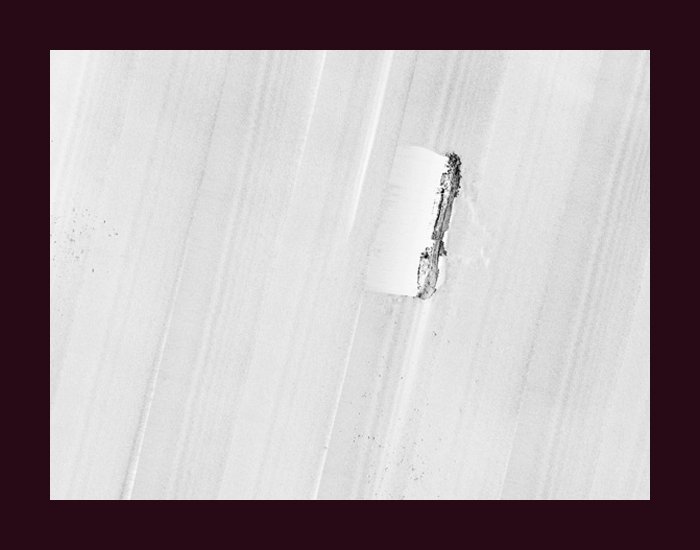

Prinsip visualnya sangat logis: setiap objek keras yang menonjol di dasar laut akan memantulkan kembali gema suara yang kuat sehingga memicu warna gelap pada layar monitor. Sebaliknya, area bermaterial lunak seperti hamparan pasir dan lumpur hanya memantulkan gema yang lemah, menghasilkan warna yang tampak jauh lebih terang. Perbedaan kontras warna yang tajam ini membuat hasil sonograf side-scan sonar sangat mudah dipahami, bahkan oleh mata awam sekalipun.
Sistem ini beroperasi pada frekuensi standar 100–500 kHz, dengan rentang dinamis 50 kHz untuk sapuan terluas hingga 1 MHz untuk resolusi ekstrem. Aturan akustiknya mutlak: frekuensi tinggi menghasilkan citra yang sangat tajam namun berjarak pendek, sedangkan frekuensi rendah memperluas area sapuan dengan detail yang lebih rendah. Variabel lain yang ikut menentukan kualitas data adalah lebar berkas (beamwidth) sensor. Menggunakan sudut berkas yang sempit akan menghasilkan visualisasi objek yang jauh lebih fokus dan tajam, namun cakupan koridor sapuan (swath) yang terekam pada setiap lintasan kapal otomatis menjadi lebih terbatas.
Untuk hasil pemetaan yang sempurna, posisi instrumen diatur dengan sangat presisi. Wahana towfish akan ditarik melayang pada ketinggian sekitar 10 hingga 20% dari batas jangkauan sonar di atas dasar laut. Kedekatan jarak dengan target ini menjadi kunci krusial agar gelombang frekuensi tinggi dapat bekerja maksimal dalam memotret detail objek sekecil apa pun di bawah sana. Kelemahan utama sistem ini adalah nadir gap, yakni celah kosong tanpa data tepat di bawah jalur lintasan towfish. Kondisi ini terjadi karena sudut pancaran sonar didesain menyisir ke samping dan tidak mencakup area vertikal lurus di bawah sensor.
Sejarah Singkat: Dari Proyek Rahasia Militer ke Alat Komersial
Jauh sebelum digunakan secara luas, teknologi side-scan sonar awalnya merupakan proyek militer super rahasia milik Angkatan Laut AS pada pertengahan era 1950-an. Pintu komersialisasi industri maritim baru terbuka lebar setelah status rahasia atas paten aslinya resmi dicabut pada tahun 1958, memungkinkan teknologi mutakhir ini diadopsi untuk kebutuhan sipil. Momentum emas teknologi ini terjadi ketika Martin Klein, seorang insinyur jenius lulusan MIT, memimpin tim riset di Edgerton, Germeshausen & Grier sepanjang tahun 1963 hingga 1966. Mereka berhasil menciptakan terobosan berupa sistem side-scan sonar dua kanal (dual-channel) bermodel tarik. Saat Klein meluncurkan inovasi ini di konvensi Marine Technology Society di San Diego pada 1967, peta industri survei laut berubah total. Alat yang dulunya merupakan aset militer berbiaya selangit dan prototipe riset eksklusif segelintir lembaga, kini menjelma menjadi instrumen komersial yang siap mengamankan berbagai proyek komersial lepas pantai.
Langkah inovatif Martin Klein berlanjut dengan mendirikan Klein Associates (yang kini dikenal sebagai Klein Marine Systems) pada tahun 1968. Lewat bendera perusahaan ini, ia sukses menembus batas industri dengan meluncurkan sistem frekuensi tinggi komersial pertama di dunia pada kekuatan 500 kHz untuk menghasilkan detail visual bawah laut yang revolusioner di zamannya. Perusahaan ini juga memelopori penciptaan sonar dwifrekuensi pertama, serta integrasi perdana antara sistem side-scan sonar dan sub-bottom profiler dalam satu perangkat.
Aplikasi Utama di Lapangan
Pemetaan geologi dan navigasi keselamatan pelayaran
Perangkat side-scan sonar memegang peran investasi vital dalam memitigasi risiko bahaya geologi (geohazard) di sepanjang rute navigasi kapal, sekaligus menjadi solusi andal untuk memetakan karakteristik geologi dasar laut dalam skala makro secara akurat. Kemampuannya memetakan area luas dengan cepat tanpa bergantung pada visibilitas air menjadikannya opsi utama untuk mendeteksi objek bawah air dan mengidentifikasi fitur batimetri secara hemat biaya.
Inspeksi pipa dan kabel bawah laut
Melalui kemampuan visualisasi langsung morfologi dasar laut, side-scan sonar menjadi instrumen wajib dalam survei rekayasa bawah air, khususnya untuk audit dan inspeksi pipa. Alat ini akurat dalam mengevaluasi integritas aset bawah laut: mengukur ketinggian pipa yang tersingkap, menghitung panjang bentang bebas (suspended span), hingga memetakan pola gerusan (scour) di sekitar struktur.
Deteksi UXO pada proyek energi terbarukan lepas pantai
Deteksi UXO (amunisi tak meledak) bawah laut mengintegrasikan kombinasi sensor magnetometer, gradiometer, sub-bottom profiler, dan side-scan sonar. Integrasi ini dirancang untuk memindai anomali objek baik di permukaan maupun di bawah lapisan dasar laut. Sistem modern seperti Klein 5900 mampu mengidentifikasi objek sekecil bola golf meski kapal melaju hingga kecepatan 12 knot. Perpaduan kecepatan dan resolusi tinggi ini sangat krusial bagi industri offshore wind farm, di mana seluruh siklus proyek—mulai dari site assessment awal hingga inspeksi berkala struktur fondasi—menuntut jaminan citra batimetri bermutu tinggi.
Arkeologi maritim dan pencarian kapal karam
Kasus paling ikonik yang membuktikan kedahsyatan pencitraan side-scan sonar adalah keberhasilan penemuan RMS Titanic pada 1 Juli 1985. Misi bersejarah ini diawali oleh kapal riset Prancis Le Suroît yang menyisir samudra selama sepuluh hari menggunakan sistem sonar tercanggih di masanya dengan lebar sapuan masif hingga 3.000 kaki setiap lintasan. Berkat keakuratan data tersebut, tim gabungan dari Woods Hole Deep Submergence Lab di bawah pimpinan Dr. Robert Ballard dan lembaga IFREMER Prancis yang dikomandoi Jean Jarry sukses menemukan posisi tepat bangkai kapal legendaris itu. Eksplorasi tidak berhenti di sana. Pada tahun 2012, ekspedisi lanjutan mengerahkan robot otonom canggih yang dipersenjatai side-scan sonar untuk menyusun peta rekonstruksi utuh pertama dari seluruh situs reruntuhan Titanic. Melalui ketajaman citra sonar ini, terungkap fakta ilmiah baru yang mengejutkan: bagian buritan kapal ternyata berputar cepat bak bilah helikopter ketika tenggelam, membantah teori lama yang menyebutkan bahwa potongan kapal tersebut hanya jatuh lurus ke dasar laut.
Standar dan Batasan Cakupan
Berdasarkan standar IHO S-44, kategori Special Order mewajibkan kerapatan jalur survei yang ketat menggunakan side-scan sonar, multi-transducer array, atau multibeam echosounder (MBES). Regulasi ini menuntut pencarian menyeluruh atas area dasar laut (100% bottom search). Faktanya, ensonifikasi dasar laut 100% secara murni sulit dicapai akibat keterbatasan bawaan fisika sonar, yaitu fenomena bayangan akustik (acoustic shadow) dan celah kosong (nadir gap).
Melampaui batas keselamatan navigasi, standar IHO S-44 kini diadopsi secara luas di sektor migas, energi terbarukan (offshore wind farm), proyek pengerukan, serta investigasi geofisika dan geoteknik bawah laut. Diversifikasi industri ini membuktikan bahwa pemanfaatan side-scan sonar telah berkembang sangat jauh, meninggalkan fungsi primitifnya yang dahulu sekadar perangkat taktis militer.
Kesimpulan
Menempuh perjalanan panjang dari sekadar proyek rahasia Angkatan Laut pada dekade 1950-an, hingga kini menjelma sebagai tulang punggung deteksi UXO pada industri offshore wind farm, side-scan sonar menobatkan diri sebagai salah satu instrumen paling abadi dalam sejarah geofisika laut. Keberhasilan ini bertahan bukan karena ia tanpa pesaing, melainkan karena teknologinya yang terus disempurnakan demi menjawab dinamika kebutuhan industri dari masa ke masa. Kemampuannya menyajikan citra visual yang instan dipahami mata manusia tetap tak tertandingi oleh teknologi lain. Itulah mengapa instrumen ini selalu menjadi pilihan utama saat Anda membutuhkan jawaban cepat mengenai kondisi riil di permukaan dasar laut.
Referensi
- NOAA Ocean Exploration — Side-Scan Sonar
- Wikipedia — Side-scan sonar
- Unique Group — Side Scan Sonar: What It Is, How It Works and Offshore Uses
- Wikipedia — Martin Klein (engineer); Marine Technology News — Klein's Side Scan Sonar, Then and Now
- Klein Marine Systems — Offshore Renewables & UXO
- ScienceDirect Topics — Side Scan Sonar
- International Hydrographic Organization — IHO S-44 Standards for Hydrographic Surveys; IHR — International hydrographic survey standards
- TIME.com — Titanic Wreck Site Mapped for First Time Using Sonar Imaging; Titanic-Titanic.com — Discovery Of Titanic
