Survei Seismik Ocean Bottom Node: Mengawasi Reservoir yang Berubah Saat Lapangan Masih Berproduksi
Survei streamer yang ditarik kapal unggul dalam satu hal: menghasilkan satu potret bawah permukaan yang tajam dan berkualitas tinggi. Tapi begitu potret yang sama harus diambil ulang bertahun-tahun kemudian, streamer mulai tertinggal — sulit memastikan apakah perbedaan antara dua citra itu benar-benar perubahan geologi di reservoir, atau sekadar efek kapal yang berlayar sedikit meleset dari lintasan semula. Persoalan pengulangan (repeatability) semacam inilah yang coba dipecahkan oleh seismik ocean bottom node (OBN): receiver dilepas dari kabel yang bergerak, lalu diletakkan tetap di dasar laut itu sendiri. Dengan begitu, memantau reservoir yang perlahan terkuras selama bertahun-tahun berubah dari sekadar dugaan menjadi pengukuran yang bisa dipercaya.
Bukan Sekadar Kapal Lain, Melainkan Receiver yang Berbeda

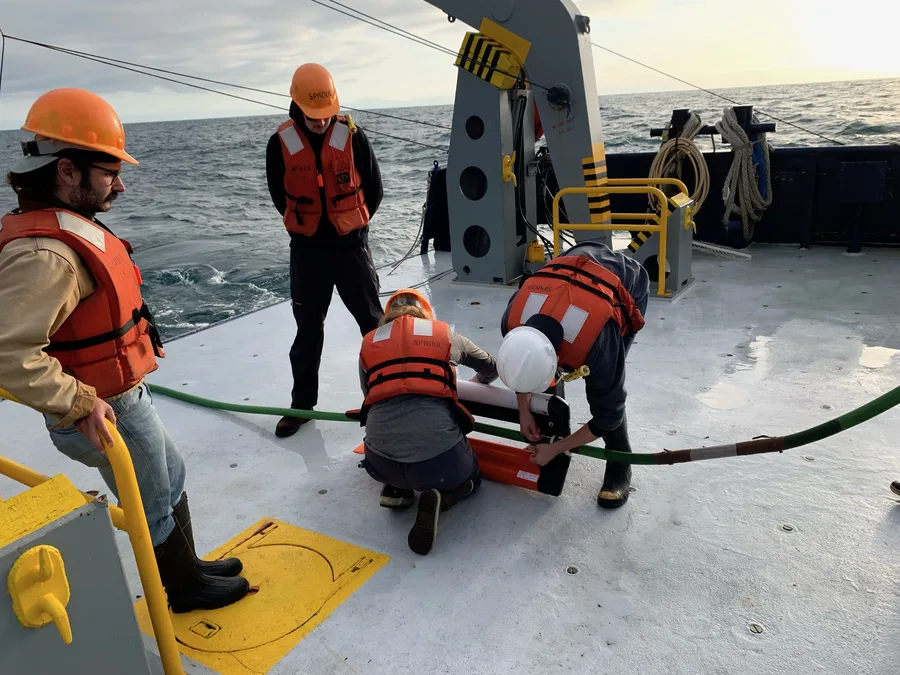

Artikel pendamping kami tentang seismik refleksi multichannel sudah membahas cara kerja survei streamer yang ditarik kapal: sebuah vessel menyeret rangkaian hydrophone melintasi air, merekam gema suara yang dipantulkan lapisan-lapisan di bawah permukaan sepanjang jalur pelayarannya. Geometri semacam ini efisien untuk mencakup area luas dengan cepat, tapi punya dua keterbatasan mendasar. Pertama, streamer yang hanya berisi hydrophone cuma bisa merekam gelombang tekan (P-wave) — secara fisik ia tidak mampu menangkap gelombang geser (S-wave), padahal gelombang geser membawa informasi independen tentang kekakuan batuan yang tidak bisa diberikan oleh gelombang tekan saja. Kedua, karena sumber dan receiver sama-sama bergerak mengikuti kapal, rentang sudut dan arah dari mana satu titik bawah permukaan bisa "disinari" — cakupan azimuth-nya — jadi sempit dan dibatasi oleh sail line yang dilalui kapal. Ini langsung membatasi kualitas pencitraan tepat di bawah platform, pada geologi garam yang rumit, atau di mana pun kapal tidak bisa berlayar aman mencakup seluruh rentang heading yang dibutuhkan.
Akuisisi OBN memisahkan sumber dan receiver sepenuhnya. Node — paket instrumen mandiri yang ringkas, kira-kira seukuran dan seberat tabung pemadam kebakaran, umumnya dirating hingga kedalaman air 3.000 meter — dipasang langsung di dasar laut memakai ROV, dalam pola yang jumlahnya bisa ratusan hingga beberapa ribu unit di satu area survei, lalu dibiarkan merekam terus-menerus secara otonom dengan daya baterai selama beberapa hari sampai beberapa minggu (desain modern mendorong daya tahan baterai melewati 65 hari, bahkan beberapa sistem kini mendekati 100 hari, dengan kapasitas penyimpanan on-board yang cukup untuk sekitar 75 hari rekaman kontinu pada interval sampel halus). Selama node-node itu diam di tempat, kapal sumber yang terpisah menembakkan tembakan seismik ke seluruh area survei dari sebanyak mungkin arah sesuai rancangan survei. Karena receiver tidak bergerak dan sumber bisa mendekat dari azimuth mana pun, survei OBN menghasilkan iluminasi full-azimuth — setiap titik bawah permukaan yang terekam "dilihat" dari rentang sudut yang benar-benar luas, bukan cuma segelintir heading yang sanggup dilayari kapal streamer.
Setiap node juga membawa paket sensor empat komponen (4C) yang sesungguhnya — satu hydrophone plus tiga geophone yang saling tegak lurus (umumnya 8 Hz), mampu mengurai gerakan partikel di ketiga arah ruang, dilengkapi inclinometer yang mencatat kemiringan pasti node di dasar laut sehingga orientasi geophone-nya bisa dikoreksi saat pemrosesan. Paket geophone inilah yang memberi OBN keunggulan inti keduanya dibanding streamer: karena geophone merasakan gerakan tanah secara langsung, bukan sekadar tekanan, node 4C merekam energi gelombang geser sekaligus gelombang tekan — menambahkan informasi sifat batuan dan diskriminasi fluida yang sama sekali tidak bisa ditangkap streamer berbasis hydrophone saja.
Dari Kabel yang Ditambatkan di Dasar Laut, ke Node yang Bisa Diangkat dan Dipindah
Menempatkan receiver langsung di dasar laut bukan gagasan baru. Sistem ocean-bottom-cable (OBC) jenis "bay cable" sudah dipakai secara terbatas di perairan sedalam sekitar 10 meter sejak tahun 1950-an, dan era modern akuisisi OBC umumnya dikreditkan pada Joe Sanders dan Fred Barr dari Geophysical Service Inc., yang karyanya diganjar Virgil Kauffman Gold Medal dari Society of Exploration Geophysicists pada tahun 1995. Yang berubah dengan hadirnya OBN adalah pemutusan umbilical fisik itu: alih-alih satu kabel panjang yang menyambungkan setiap receiver kembali ke kapal perekam, tiap node kini menjadi unit berdiri sendiri yang merekam sendiri, bisa dipasang dan diambil kembali satu per satu oleh ROV, tanpa perlu menggelar atau menarik kabel menerus di sepanjang dasar laut. Eivind Berg, bersama James Martin dan Bjørnar Svenning, menerima medali Kauffman yang sama pada 1999 untuk kerja teknis di balik pergeseran ini, dan Berg kemudian mendirikan SeaBed Geophysical, perusahaan pertama yang dibangun khusus di sekitar akuisisi berbasis node.
Teknologi ini bergerak cepat dari konsep menuju skala komersial begitu node itu sendiri terbukti andal. Studi kasus 2D awal memakai ocean bottom node muncul di Laut Utara pada 1990-an, disusul survei pilot 2D dan 3D yang lebih substansial pada awal 2000-an di Teluk Meksiko, Laut Utara, dan Afrika Barat. Survei SeaBed Geophysical sendiri untuk Pemex di ladang Cantarell, Meksiko, pada 2003–2004 — memasang lebih dari 1.500 node lewat ROV di area seluas sekitar 230 km² — dianggap sebagai salah satu demonstrasi awal metode ini pada skala yang berarti, dan survei OBN 3D penuh pertama menyusul pada 2004–2005 di selatan Teluk Meksiko. Adopsinya tetap sederhana selama beberapa tahun sesudahnya — sampai 2008, industri hanya mengakuisisi satu atau dua survei OBN 3D penuh per tahun di seluruh dunia — sebelum armada node, logistik penurunan lewat ROV, dan kapasitas pemrosesan cukup matang untuk menjadikan OBN pilihan akuisisi rutin di cekungan lepas pantai yang sudah berproduksi.
Mengapa Pemantauan 4D Membutuhkan Persis Apa yang Ditawarkan OBN
Seismik 4D berarti mengakuisisi survei 3D yang sama lebih dari sekali di lapangan yang sama, dengan jeda bertahun-tahun, lalu menafsirkan perbedaan antar-vintage sebagai bukti apa yang terjadi di dalam reservoir selama rentang waktu itu. Ada tiga mekanisme fisik yang mendorong respons seismik yang coba ditangkap oleh 4D: perubahan saturasi fluida (air yang mendesak minyak menaikkan impedansi akustik; gas yang mendesak minyak justru menurunkannya), perubahan tekanan pori (tekanan yang menurun membuat batuan lebih kaku dan menaikkan kecepatan, sementara injeksi memberi efek sebaliknya), dan kompaksi batuan pada reservoir yang belum terkonsolidasi seiring tekanan pori terus menyusut sepanjang umur produksi. Seberapa kuat respons ini tampak di suatu lapangan sangat bergantung pada jenis batuannya — reservoir chalk Laut Utara seperti Ekofisk dan Valhall dikenal menghasilkan sinyal 4D yang sangat kuat, batupasir tipe Brent menghasilkan sinyal sedang, dan karbonat rapat (tight carbonate) cenderung menunjukkan respons yang lebih lemah — tapi dalam semua kasus, mendeteksi sinyal yang nyata bergantung pada satu hal di atas segalanya: repeatability. Kalau posisi, orientasi, dan kopling sumber serta receiver terhadap bumi tidak nyaris identik antara survei baseline dan survei monitor pengulangnya, perbedaan yang muncul semata dari geometri akuisisi akan menenggelamkan perbedaan kecil namun nyata yang disebabkan oleh bertahun-tahun produksi. Streamer yang ditarik kapal dengan heading sedikit berbeda, kedalaman tow yang sedikit berbeda, pada kondisi laut yang sedikit berbeda pula, jauh lebih sulit diulang secara presisi dibanding sekumpulan node yang — pada instalasi permanen — bisa menempati posisi fisik yang persis sama di dasar laut, survei demi survei.
Studi Kasus: Valhall — Dua Belas Survei dalam Tiga Dekade di Reservoir Chalk yang Sama
Ladang Valhall milik BP di Laut Utara Norwegia banyak disebut sebagai kasus acuan untuk seismik 4D di reservoir chalk. Rekaman time-lapse-nya dimulai dari survei streamer tahun 1992, disusul survei ocean-bottom-cable pada 1997 dan survei streamer ulangan pada 2002. Pada 2003, BP memasang array Life-of-Field Seismic (LoFS) permanen — saat itu menjadi array seismik permanen terbesar di dunia di dasar laut — yang mencakup area sekitar 6 kali 11 kilometer dengan lebih dari 2.200 stasiun receiver tetap. Dengan array permanen itu terpasang, survei monitor sudah diakuisisi satu sampai tiga kali per tahun sejak November 2003, merekam respons lapangan terhadap program injeksi air pusat berskala besar yang dimulai Januari 2004 dan diperluas ke sayap utara lapangan pada 2008. Dari lebih selusin survei 4D yang membentang tiga dekade — bergerak dari streamer yang ditarik kapal, ke ocean-bottom cable, hingga sistem berbasis node — BP menyatakan rangkaian time-lapse ini secara nyata meningkatkan perolehan lapangan dengan mengarahkan penempatan sumur infill ke minyak yang sebelumnya terlewat (bypassed oil) yang justru terungkap lewat survei-survei itu. Ladang Gullfaks milik Equinor, dipantau pada interval sekitar tiga sampai empat tahun sejak pertengahan 1990-an, menjadi titik data kedua pada skala serupa: survei 4D di sana mengidentifikasi kompartemenisasi reservoir pada formasi Brent yang tidak terlihat sebelum produksi dimulai, serta melacak ekspansi gas cap dan front perambatan air (water encroachment) pada reservoir Statfjord, dengan perolehan inkremental yang dihasilkan diperkirakan mencapai ratusan juta barel dibanding skenario baseline tanpa 4D.
Menekan Biaya OBN di Laut Dalam: Node On-Demand
Array dasar laut permanen seperti LoFS di Valhall adalah instalasi modal besar, dan bukan satu-satunya jalan menuju pemantauan 4D yang repeatable. Perkembangan yang lebih baru, On-Demand Ocean Bottom Nodes (OD OBN), diluncurkan pada 2018 sebagai kolaborasi antara Shell, Petrobras, lembaga riset Brasil SENAI CIMATEC, dan spesialis positioning node Sonardyne, menyasar alternatif yang lebih murah dan dirancang khusus untuk ladang pre-salt Brasil yang geologinya rumit dan berada di laut dalam. Alih-alih memasang array berkabel permanen, pendekatan ini memakai node yang bisa dipasang, diangkat, lalu dipasang ulang untuk survei monitor berikutnya sesuai kebutuhan — tetap mempertahankan sebagian besar manfaat repeatability dari instalasi tetap, tanpa harus menanggung biaya awal memasang kabel permanen di seluruh dasar laut. Ini penting bagi operator yang ingin menjalankan program pemantauan 4D di lapangan yang secara ekonomi belum layak dipasangi array permanen beribu-ribu stasiun. Di laut dalam secara lebih luas, pemantauan berbasis node juga terbukti berguna untuk mensurvei area dekat kaki platform, riser, dan infrastruktur bawah laut lain yang sama sekali tidak bisa didekati streamer yang ditarik kapal secara aman.
Cara yang Lebih Lambat dan Lebih Cermat untuk Melihat Lokasi yang Sama Dua Kali
Tidak ada satu pun aspek akuisisi OBN yang lebih cepat dibanding pekerjaan streamer yang ditarik kapal — memasang dan mengambil kembali ratusan hingga ribuan node satu per satu lewat ROV adalah operasi yang jauh lebih lambat serta lebih intensif tenaga kerja dan kapal dibanding sekadar berlayar bolak-balik menyeret kabel. Trade-off itu justru menjadi inti persoalannya. Survei streamer tetap menjadi pilihan paling efisien dan termurah per kilometer persegi untuk eksplorasi di laut terbuka, di mana tujuannya cuma satu citra yang bagus, bukan rangkaian citra yang sebanding sepanjang waktu. OBN baru sepadan dengan biaya tambahannya justru ketika tujuannya berubah — ketika lapangan sudah berproduksi, ketika petak dasar laut yang sama perlu diukur ulang dengan geometri yang nyaris identik setiap satu atau dua tahun selama satu dekade lebih, dan ketika nilai jawabannya bukan lagi "seperti apa bentuk reservoir ini," melainkan "apa yang sudah berubah di dalamnya sejak terakhir kali diperiksa."
Referensi
- Offshore Industry, "4D Seismic Monitoring and Ocean Bottom Node Surveys: The Technology of Watching Reservoirs Drain in Real Time," https://offshoreindustry.co.uk/4d-seismic-monitoring-and-ocean-bottom-node-surveys-the-technology-of-watching-reservoirs-drain-in-real-time/
- GeoExpro, "Taking the Plunge: How Nodes Can Navigate Ocean Bottom Seismic Into the Mainstream," https://geoexpro.com/taking-the-plunge-how-nodes-can-navigate-ocean-bottom-seismic-into-the-mainstream/; see also "Ocean-Bottom Nodal Seismic," https://geoexpro.com/ocean-bottom-nodal-seismic/
- SEG Wiki, "Ocean-bottom node," https://wiki.seg.org/wiki/Ocean-bottom_node
- Shearwater Geoservices, "Ocean Bottom Nodes | Advanced Seismic Receivers," https://www.shearwatergeo.com/acquiring-data-receivers-obn
- Sonardyne, "Pioneering a New Era in Deepwater Seismic Monitoring: OD OBN," case study, https://www.sonardyne.com/case-study/od-obn-on-demand-ocean-bottom-nodes-for-deepwater-4d-seismic-monitoring/; see also Marine Technology News, "On-Demand Ocean Bottom Node: A New Era in Deepwater Seismic Monitoring," https://www.marinetechnologynews.com/news/demand-ocean-bottom-deepwater-660953
- Valhall Industriminne, "Life of Field Seismic System on Valhall," https://valhall.industriminne.no/en/life-of-field-seismic-system-on-valhall/
- Ridder, S.A.L. de, and Biondi, B., "Time-lapse seismic noise correlation tomography at Valhall," Geophysical Research Letters, Wiley Online Library, https://agupubs.onlinelibrary.wiley.com/doi/full/10.1002/2014GL061156
- U.S. Geological Survey Woods Hole Coastal and Marine Science Center, "Ocean Bottom Seismometer Recovery," https://www.usgs.gov/media/images/ocean-bottom-seismometer-recovery
