Survei Elektromagnetik Terkontrol Sumber Laut (CSEM): Mendeteksi Hidrokarbon dari Resistivitasnya, Bukan Bentuknya
Seismik refleksi bisa memetakan struktur bawah permukaan dengan detail luar biasa — kubah, jebakan sesar, antiklin tertutup — tanpa pernah menjawab pertanyaan yang sebenarnya menentukan anggaran pengeboran: apakah jebakan itu benar-benar terisi minyak atau gas, atau justru sama mungkinnya terisi air asin yang menjenuhi batuan di sekitarnya? Survei elektromagnetik terkontrol sumber laut (marine controlled-source electromagnetic, CSEM) dirancang untuk menjawab pertanyaan kedua itu. Alih-alih membaca kontras impedansi akustik, metode ini membaca kontras resistivitas listrik — sifat yang direspons sangat berbeda oleh hidrokarbon dan air asin, sehingga kehadiran minyak atau gas, dalam kondisi yang tepat, bisa langsung disimpulkan dari cara medan listrik yang disuntikkan dari dasar laut meluruh seiring jarak.
Bagaimana Survei Marine CSEM Berjalan di Lapangan
Kapal survei CSEM menarik sumber dipol listrik horizontal pada ketinggian konstan sekitar 25 hingga 100 meter di atas dasar laut, mengikuti kontur batimetri sepanjang lintasan. Sumber itu memancarkan sinyal frekuensi rendah yang terkendali dan kontinu — biasanya di kisaran 0,1 sampai 10 Hz — menembus air laut lalu masuk ke sedimen di bawahnya, dengan arus yang pada sistem komersial bisa mencapai sekitar 1.000 ampere. Sebuah array penerima duduk langsung di dasar laut, masing-masing merekam amplitudo dan fase medan listrik dan magnet yang tiba setelah berdifusi melalui bumi, pada jarak sumber-ke-penerima yang bisa mencapai sekitar 10 kilometer. Selagi kapal menarik sumber di sepanjang lintasan survei, setiap penerima mencatat kurva kontinu kekuatan sinyal terhadap jarak offset — dan bentuk kurva itulah, bukan satu cuplikan tunggal, yang membawa sinyal eksplorasi yang dicari.
Fisikanya: Mengapa Resistivitas Bercerita Berbeda dari Densitas

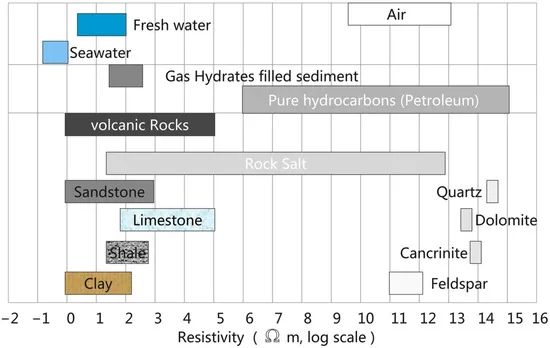

Seluruh metode ini bertumpu pada satu fakta fisik: batuan yang jenuh minyak atau gas jauh lebih resistif secara listrik dibanding batuan yang sama tapi jenuh air asin yang biasa mengisi ruang porinya, karena hidrokarbon sendiri tidak menghantarkan listrik sementara air asin justru menghantarkannya. Studi resistivitas yang telah dipublikasikan menempatkan pasir reservoir jenuh hidrokarbon di kisaran sekitar 100 hingga 1.000 ohm-meter, berbanding sedimen jenuh air asin dan air laut di sekitarnya yang berada di kisaran 0,5 hingga 2 ohm-meter — kontras sekitar 5 hingga 100 kali lipat. Medan elektromagnetik yang berdifusi melalui lapisan hidrokarbon resistif meluruh jauh lebih lambat terhadap jarak dibanding medan yang melewati batuan konduktif jenuh air asin di sekitarnya, sehingga penerima yang berada di luar reservoir resistif mencatat sinyal yang secara terukur lebih kuat pada offset jauh dibanding yang diprediksi oleh tren latar belakang saja. Itulah anomali yang dirancang untuk dideteksi survei CSEM — diatur oleh persamaan Maxwell yang sama yang menjelaskan medan elektromagnetik difusif mana pun, tetapi di sini diterapkan pada target yang tidak bisa diselesaikan seismik sendirian, karena impedansi seismik bergantung pada densitas dan kecepatan, sifat yang nyaris tidak membedakan batuan berisi hidrokarbon dari batuan berisi air asin dengan litologi yang sama.
Sejarah Singkat: Dari Magnetotellurik Laut Dalam ke Alat Perminyakan
Akar metode ini murni akademis, bukan komersial. Pada 1960-an, peneliti Scripps Institution of Oceanography Charles "Chip" Cox bersama muridnya Jean Filloux melakukan pengukuran medan magnet dan listrik pertama di dasar laut dalam, lalu memakainya untuk menghasilkan estimasi magnetotellurik pertama tentang konduktivitas kerak samudra. Sepanjang 1970-an dan 1980-an, kelompok Cox memperluas pekerjaan itu dengan pemancar yang ditarik dalam-dalam melintasi dasar laut bersedimen untuk secara aktif memeriksa struktur resistivitas litosfer samudra — riset geofisika murni tentang kerak bumi, tanpa niat aplikasi eksplorasi sama sekali. Exxon mengajukan paten pertama yang menerapkan konsep ini untuk eksplorasi minyak dan gas pada 1981, tetapi gagasan itu nyaris terbengkalai selama lebih dari satu dekade.
Pergeseran menuju pemanfaatan komersial dimulai di Statoil pada 1997, ketika geofisikawan Terje Eidesmo dan Svein Ellingsrud, dibantu pemodelan kelayakan dari Norwegian Geotechnical Institute, membangun argumen bahwa CSEM bisa langsung mendeteksi hidrokarbon. Statoil mendanai uji coba yang membuktikannya: survei November 2000 di lapangan Girassol lepas pantai Angola, pada kedalaman air sekitar 1.200 meter, memakai penerima dasar laut buatan Scripps dan sumber aktif yang dikembangkan tim Cambridge University. Survei itu menyasar reservoir yang lokasinya sudah diketahui dari pengeboran, dan hasilnya sesuai prediksi fisika — kenaikan kekuatan medan listrik sekitar sepuluh kali lipat di atas reservoir dibanding latar belakang sekitarnya. Hasil itu secara luas dianggap sebagai titik awal industri CSEM komersial modern. Dalam dua tahun, tim Norwegia memisahkan teknologinya menjadi Electromagnetic Geoservices (EMGS), didirikan di Trondheim pada 1 Februari 2002, sementara kelompok Cambridge membentuk Offshore Hydrocarbon Mapping dan tim yang terkait Scripps membentuk AGO — tiga perusahaan lahir dari satu survei yang berhasil. EMGS melantai di Bursa Efek Oslo pada Maret 2007, tahun yang sama ketika Eidesmo dan Ellingsrud menerima Virgil Kauffman Gold Medal dari Society of Exploration Geophysicists atas karya tersebut.
Masalah Airwave: Mengapa CSEM Sulit Bekerja di Perairan Dangkal
Keterbatasan teknis paling membandel dari CSEM adalah yang oleh industri disebut airwave: di perairan dangkal, sebagian energi elektromagnetik yang dipancarkan merambat ke atas dari sumber, melesat melalui udara yang sangat resistif di atas permukaan laut — di mana peluruhannya jauh lebih kecil dibanding jika merambat melalui air laut atau sedimen yang konduktif — lalu masuk kembali ke air untuk mencapai penerima. Karena udara jauh lebih resistif dibanding air laut maupun reservoir hidrokarbon, jalur airwave ini bisa tiba di offset jauh dengan kekuatan yang justru melebihi sinyal bawah permukaan sesungguhnya yang ingin diukur survei, sehingga secara efektif menenggelamkan respons reservoir. Efek ini berskala dengan kedalaman air: hanya gangguan kecil di perairan dalam, tapi menjadi masalah dominan yang sering membatasi survei di perairan lebih dangkal dari beberapa ratus meter — itulah sebabnya CSEM komersial secara historis terbatas pada lapangan laut dalam. Upaya mengatasinya secara langsung membentuk desain sistem generasi berikutnya — PGS, misalnya, mengembangkan konfigurasi towed-streamer dengan sumber dan penerima sama-sama ditarik di belakang kapal, dirancang khusus agar CSEM bisa bekerja di kedalaman air di bawah 500 meter, tempat geometri klasik penerima-dasar-laut paling kesulitan menghadapi kontaminasi airwave.
Lebih dari Minyak: Memetakan Hidrat Gas di Laut Cina Selatan
Kontras resistivitas yang sama yang menandai hidrokarbon konvensional juga menandai hidrat gas — struktur mirip es dari metana yang terperangkap di dalam air pori — karena sedimen berisi hidrat sama-sama jauh lebih resistif dibanding sedimen jenuh air di sekitarnya, dengan log yang dipublikasikan menunjukkan resistivitas bergeser dari sekitar 3 ohm-meter pada sedimen bebas hidrat naik hingga sekitar 200 ohm-meter di zona dengan saturasi hidrat tinggi. Di area Shenhu, Laut Cina Selatan, para peneliti menerjunkan sistem CSEM pemancar-penerima yang ditarik dalam-dalam di sepanjang lintasan survei sejauh 13 kilometer memakai pemancar 500 ampere, mencapai resolusi dekat-dasar-laut sekitar 20 hingga 100 meter — cukup halus untuk menggambarkan lapisan caprock berisi hidrat secara langsung. Survei itu mengidentifikasi anomali resistivitas tinggi yang menerus secara lateral, sekitar 10 ohm-meter, membentang dari dasar zona stabilitas hidrat gas hingga ke dasar laut, dan anomali itu berkorelasi dengan bottom-simulating reflector yang tampak pada data seismik di lokasi yang sama — bukti langsung bahwa pembacaan resistivitas CSEM dan pembacaan struktur seismik saling mengonfirmasi fitur yang sama lewat dua pengukuran fisik yang independen.
Posisi CSEM Saat Ini
Marine CSEM tidak menggantikan seismik dan memang tidak pernah diposisikan untuk itu; nilainya terletak sebagai alat pembeda yang ditumpangkan di atas interpretasi seismik yang sudah mengidentifikasi kandidat struktur. Minat saat ini tersebar di North West Shelf Australia, Asia Tenggara, Afrika bagian selatan, Mediterania, dan Teluk Meksiko, umumnya untuk dua pekerjaan yang sudah lama menjadi keunggulan metode ini: membedakan prospek yang terisi hidrokarbon dari yang basah sebelum berkomitmen mengebor sumur eksplorasi, dan mengkarakterisasi luasan reservoir serta kandungan fluida begitu penemuan sudah didapat. Pelajaran yang diambil industri dari kesalahan awalnya sendiri — bahwa data CSEM yang dianalisis sendirian cenderung ambigu, sementara CSEM yang diintegrasikan dengan seismik cenderung menghasilkan jawaban yang lebih meyakinkan — tetap menjadi prinsip kerja bagaimana metode ini dipakai sampai hari ini.
