Teknologi Survei Laut
Seismik Refleksi Multichannel dalam Praktik: Studi Kasus Penemuan Coelacanth di Teluk Meksiko

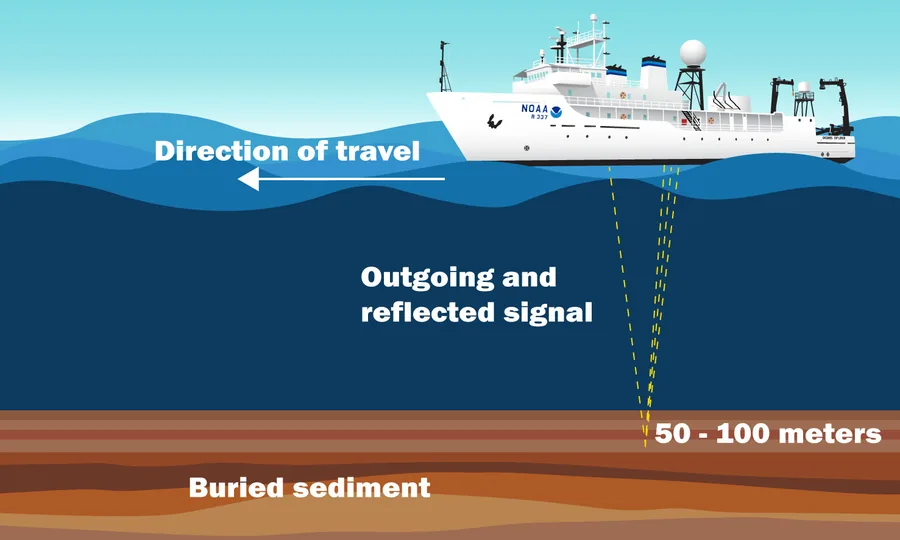

Perangkat sub-bottom profiler dirancang khusus untuk memetakan lapisan sedimen dangkal hingga beberapa puluh meter di bawah dasar laut secara detail—skala presisi yang mutlak dibutuhkan untuk mengamankan jalur pipa atau fondasi bangunan. Sebaliknya, sistem seismik refleksi multichannel sengaja melepas detail resolusi halus tersebut demi fungsi yang jauh berbeda: kemampuan menembus kilometer batuan tebal jauh ke dalam bumi untuk memetakan struktur geologi purba yang terbentuk selama jutaan tahun. Perbedaan kedua teknologi ini ibarat membaca satu halaman ringkas dibandingkan menyisir seluruh isi perpustakaan. Keduanya saling melengkapi, namun sebuah kisah sukses eksplorasi di Teluk Meksiko membuktikan betapa bernilainya cakupan data geofisika berskala makro tersebut dalam membuka potensi cadangan energi baru dan memitigasi risiko geologi (geohazard) regional proyek.
Kenapa Single-Channel Tidak Cukup
Seismik refleksi awal merekam satu tembakan dan satu penerima dalam satu waktu, dan hasil citranya cukup berisik sehingga target dalam atau yang secara struktural rumit seringkali tidak terbaca. Solusinya, diajukan geofisikawan Harry Mayne sekitar 1956 dan dipublikasikan resmi pada 1962, adalah merekam titik yang sama pada reflektor bawah permukaan berkali-kali, memakai kombinasi posisi tembakan dan penerima yang berbeda-beda, lalu mengombinasikan semua rekaman itu secara aljabar setelah dikoreksi terhadap perbedaan waktu tempuhnya. Itulah inti metode common depth point (CDP): alih-alih mempercayai satu rekaman berisik dari sebuah titik bawah permukaan, tumpuk puluhan rekaman jadi satu supaya pantulan sungguhan saling memperkuat sementara derau acak saling meniadakan. Adopsinya lambat sampai kabar dari mulut ke mulut di sekitar Pertemuan Tahunan SEG 1960 di Galveston, Texas, berubah jadi lonjakan lisensi — dan begitu mulai diterima luas, stacking CDP membuat hampir semua data seismik lama jadi usang untuk eksplorasi migas, karena area yang dulu dianggap tak terbaca ternyata menyimpan struktur yang bisa diinterpretasikan sejak awal.
Bagaimana Survei Streamer Modern Bekerja

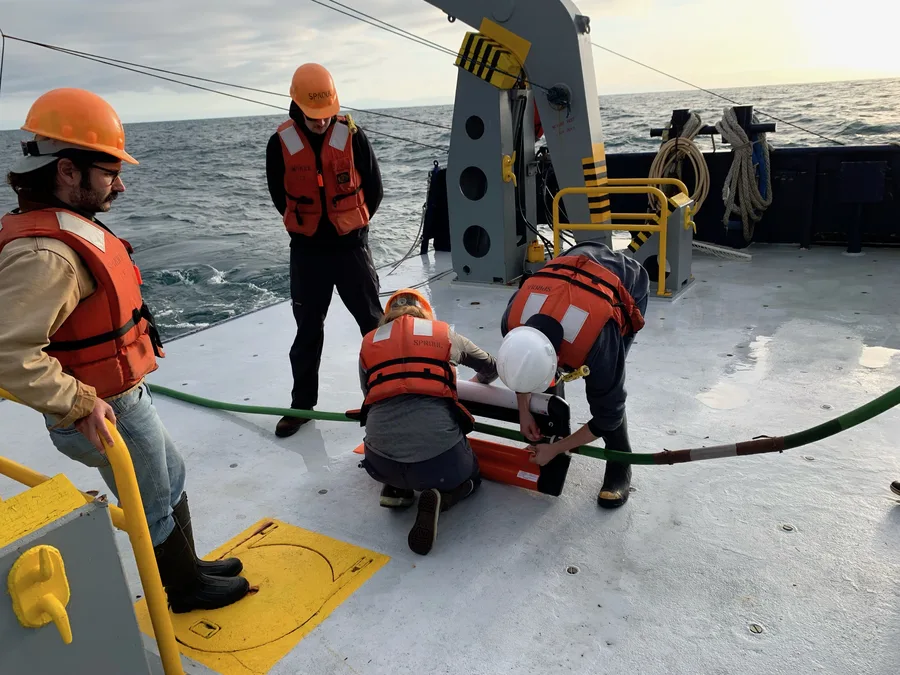

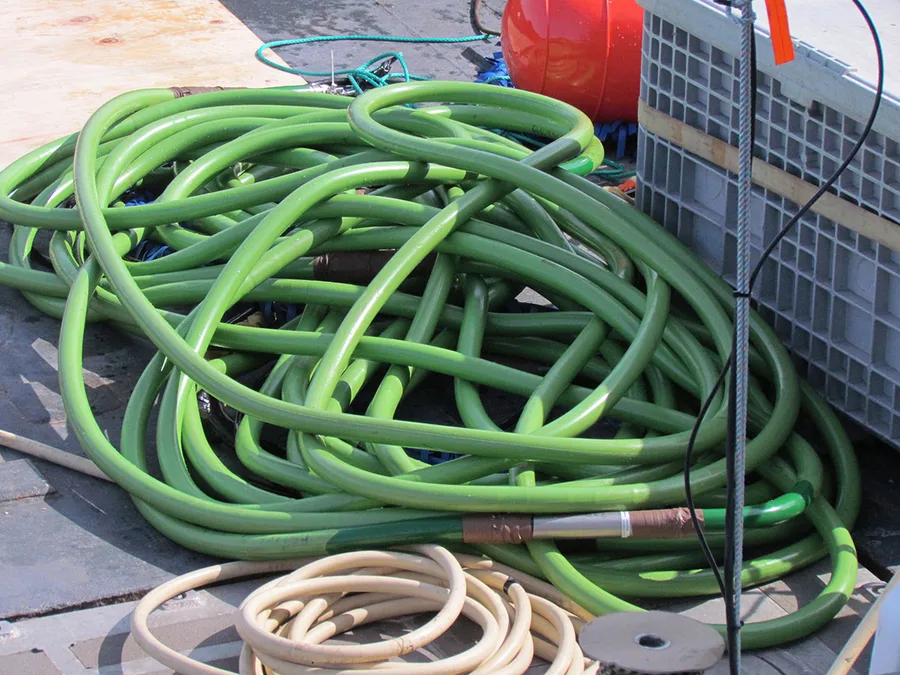

Survei multichannel modern menggunakan kapal untuk menarik streamer hidrofon sepanjang 10–12 km guna merekam pantulan gelombang dari airgun array secara berkala. Metode 2D hanya menggunakan satu baris penerima searah lintasan kapal, sedangkan metode 3D menggelar beberapa streamer sejajar ke samping untuk menghasilkan citra volumetrik bawah permukaan yang utuh, bukan sekadar potongan penampang dua dimensi. Menentukan parameter desain survei selalu melibatkan kompromi teknis (trade-off) yang matang. Penggunaan sumber energi (source) berskala besar akan menghasilkan daya dorong gelombang yang kuat untuk menembus lapisan bumi terdalam. Sebaliknya, pemilihan source yang lebih kecil dan presisi akan menjaga ketajaman resolusi struktur yang lebih halus. Jika tujuan utama proyek adalah memetakan formasi geologi hingga menyentuh lapisan batuan dasar (crustal basement), maka optimalisasi kedalaman penetrasi energi adalah kunci utama yang wajib dimenangkan.
Studi Kasus: Penemuan Coelacanth, Teluk Meksiko
Pada 2006, Walter Oil & Gas Corporation menyewa blok Ewing Bank 834, sekitar 125 mil di selatan New Orleans, di kedalaman air 1.186 kaki. Dua tahun kemudian, perusahaan ini membeli survei seismik 3D "Sophie's Resolve" milik TGS-Nopec, dataset seluas 5.000 mil persegi yang diakuisisi pada 2007 memakai teknik pemrosesan dan migrasi yang cukup canggih untuk memetakan bagian dalam bertekanan geologis tinggi dan struktur garam kompleks yang tidak bisa diselesaikan survei lama di area itu. Pencitraan itu mengungkap indikator hidrokarbon di sekitar 20.000 kaki di bawah, berdampingan dengan kubah garam terkubur yang menggantung — jauh melewati kedalaman sumur mana pun yang sudah ada di blok itu. Walter mulai mengebor sumur eksplorasi pada 23 Maret 2010, tapi pengeboran berhenti di kedalaman 15.000 kaki ketika insiden Deepwater Horizon menghentikan operasi di Teluk Meksiko. Pengeboran dilanjutkan pada Februari 2012 memakai semisubmersible Ocean Victory, mencapai kedalaman target penuh 21.000 kaki dan menemukan minyak di beberapa zona dengan cadangan cukup besar untuk membenarkan pengembangan. Unitisasi penemuan ini disetujui pada April 2015, platform produksi setinggi 1.312 kaki dengan berat sekitar 30.000 ton pendek berlayar ke lokasi pada 15 Oktober 2015, dan produksi pertama menyusul pertengahan 2016.
Apa yang Membuat Perbedaan
Tidak ada yang berubah dari geologi di Ewing Bank 834 antara kapan pun survei seismik vintage lama dengan fold lebih rendah pernah ditembakkan di blok itu dan tahun 2007 — yang berubah adalah kemampuan untuk melihatnya. Survei 3D fold tinggi menumpuk jauh lebih banyak trace tumpang tindih per titik bawah permukaan dibanding survei lama yang lebih jarang, dan itu persis keunggulan yang menjadi skala besar dari wawasan asli CDP milik Mayne: lebih banyak pandangan independen terhadap titik pantulan yang sama berarti lebih banyak derau saling meniadakan dan lebih banyak sinyal sungguhan yang bertahan, terutama di lingkungan yang rumit secara struktural seperti sisi kubah garam tempat pantulan membengkok dan terhambur dengan cara yang tidak bisa diurai dataset tipis. Sophie's Resolve bukan ide baru; ia adalah enam dekade perbaikan bertahap atas prinsip stacking Mayne, diterapkan pada skala dan dengan daya pemrosesan yang tidak pernah ia miliki.
Kesimpulan
Sekilas terdengar sulit dipercaya bahwa gagasan matematika seorang geofisikawan pada tahun 1956 mengenai kombinasi aljabar sinyal berisik menjadi alasan utama berdirinya platform raksasa setinggi 1.312 kaki di Teluk Meksiko. Namun secara praktis, teori itulah yang kini mendasari kesuksesan operasional mereka dalam menyedot cadangan hidrokarbon dari kedalaman ekstrem 21.000 kaki di bawah permukaan laut. Hubungan antara metode stacking common-depth-point (CDP) ciptaan Harry Mayne dan penemuan lapangan Coelacanth oleh Walter Oil & Gas bertumpu pada satu prinsip konstan selama enam dekade: merekam satu titik bawah permukaan dari berbagai sudut elevasi guna mendapatkan data rata-rata yang bersih dibanding mengandalkan satu rekaman tunggal yang penuh distorsi.
Referensi
- SEG Wiki — Harry Mayne, Society of Exploration Geophysicists
- IEEE Xplore — The Common Depth Point Stack
- ResearchGate — Fifty Years of Stacking
- Walter Oil & Gas Corporation — Coelacanth Project
- ScienceDirect — 3D Mapping of Intruding Salt Bodies in the Subsurface of the Gulf of Mexico Using 3D Seismic Data
- U.S. Geological Survey — Marine Seismic Imaging, Coastal and Marine Hazards and Resources Program
- Fraunhofer IWES — Multichannel Seismic Survey of Offshore Subsoil
