Survei Reklamasi dan Pulau Buatan: Melacak Material yang Ditimbun, Bukan Diangkat
Survei keruk pada dasarnya menjawab soal pengurangan: berapa banyak material yang terangkat, dan apakah dasar laut yang tersisa sudah sesuai kedalaman desain. Survei reklamasi menjawab pertanyaan yang justru berkebalikan — berapa banyak material yang ditimbunkan, apakah timbunan itu jatuh tepat di tempat yang direncanakan, dan apakah tanah di bawahnya masih akan berdiri kokoh bertahun-tahun kemudian saat beban gedung atau landasan pacu menekannya dari atas. Perbedaan arah inilah yang mengubah apa yang diukur, seberapa sering, dan sampai kapan. Pekerjaan survei pada proyek reklamasi sesungguhnya tidak berhenti begitu timbunan menyembul ke permukaan air — ia hanya berpindah wujud, dari persoalan hidrografi menjadi persoalan geoteknik.
Tiga Survei, Bukan Satu
Proyek reklamasi dan pembentukan lahan umumnya dipantau lewat rangkaian survei batimetri pra-timbun, progres, dan pasca-timbun — struktur tiga tahap yang sama dengan pekerjaan keruk skala besar, hanya dijalankan terbalik. Survei baseline merekam kondisi dasar laut sebelum material apa pun ditimbunkan, survei progres selama proses penimbunan memantau berapa banyak material yang sudah tertumpuk dan apakah sebarannya masih di dalam batas desain, sementara survei pasca-penempatan memastikan timbunan sudah mencapai elevasi rencana. Karena reklamasi adalah proses penambahan material, survei progresnya biasanya berjalan dengan siklus yang lebih rapat dibanding pekerjaan keruk sejenis — pengecekan batimetri quality-control setelah satu event penimbunan lazim dilakukan dalam rentang 24 sampai 48 jam, semata untuk memastikan material tersebar sesuai rencana sebelum lapisan timbunan berikutnya ditumpuk di atasnya.

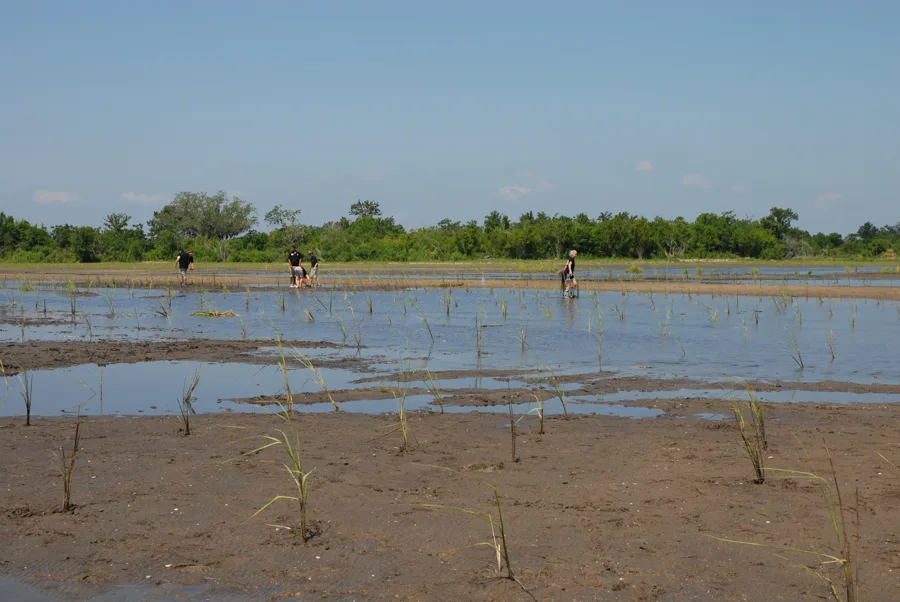

Instrumen yang dipakai mengukur tetap perangkat hidrografi yang sudah dikenal — multibeam atau single-beam echosounder untuk bagian timbunan yang masih terendam, GNSS real-time kinematic (RTK) untuk bagian yang sudah menyembul ke permukaan — tapi cara membandingkan volumenya berbeda. Perbandingan dilakukan dengan menyelisihkan model permukaan yang berurutan terhadap baseline pra-timbun, bukan terhadap satu kedalaman target keruk tunggal, sebab elevasi "selesai" pada proyek reklamasi biasanya berada beberapa meter di atas dasar laut asli, bukan hasil potongan di bawahnya. Yang benar-benar membedakan survei ini dari perhitungan volume keruk adalah kewajiban memperhitungkan apa yang terjadi pada material setelah ditempatkan: timbunan hasil pompa hidraulik akan mengendap dan berkonsolidasi seiring waktu, sehingga volume yang tercatat "sudah mencapai elevasi desain" pada minggu pertama bisa terbaca kurang dari elevasi itu beberapa bulan kemudian, seiring kolom sedimen di bawahnya termampatkan oleh beratnya sendiri.
Studi Kasus: Palm Jumeirah — Memposisikan Setiap Meter Pasir Saat Ditimbunkan
Palm Jumeirah di Dubai dibangun dari sekitar 94 juta meter kubik pasir dan 5,5 juta meter kubik batu, dengan sebagian besar pasirnya dikeruk dari gundukan pasir sekitar 11 kilometer lepas pantai lalu dipompa membentuk pulau oleh kapal keruk cutter suction sepanjang masa konstruksi 2001 hingga akhir 2003. Karena geometri pulau berbentuk daun palem dan bulan sabit itu harus dibangun mengikuti bentuk desain yang presisi, bukan sekadar ditimbun sampai kedalaman tertentu, strategi survei proyek ini lebih mengandalkan positioning real-time ketimbang sekadar potret batimetri berkala: tim survei menyusuri keliling setiap "daun" pulau setiap hari dengan penerima GPS, tetap berkomunikasi langsung dengan operator kapal keruk untuk mengarahkan penimbunan pasir. Kontrol differential GPS pada proyek ini dilaporkan mampu menjaga akurasi penempatan sampai sekitar satu sentimeter dari cetakan desain. Setelah pasir reklamasi tertimbun, satu proses terpisah — vibrocompaction, yang memadatkan timbunan granular lepas memakai probe bergetar yang ditancapkan ke dalam tanah — masih dibutuhkan sebelum material itu bisa diperlakukan sebagai fondasi yang stabil untuk konstruksi. Langkah ini ada justru karena timbunan hidraulik yang baru saja ditempatkan tidak otomatis mampu menahan beban hanya karena sudah mencapai elevasi yang benar.
Studi Kasus: Changi East — Saat Survei Harus Berjalan Bertahun-Tahun Setelah Timbunan Selesai
Reklamasi Changi East di Singapura, yang menimbun sekitar 200 juta meter kubik pasir di atas kira-kira 3.000 hektare bekas laut antara 1992 dan 2004, menggambarkan separuh lain dari tugas survei reklamasi: membuktikan tanah benar-benar diam di tempatnya setelah timbunan mencapai elevasi rencana. Karena sebagian besar lokasi berdiri di atas lempung laut yang lunak, proyek ini memasang jaringan pemantauan geoteknik yang dilaporkan mencapai lebih dari 7.200 instrumen — settlement gauge permukaan dan multi-level, piezometer, inklinometer, serta titik referensi dalam — untuk melacak seberapa jauh dan seberapa cepat lapisan lempung di bawahnya berkonsolidasi menahan beban baru. Pembacaan settlement gauge dianalisis memakai metode seperti teknik Asaoka, yang mengekstrapolasi kurva penurunan yang masih berlangsung untuk memperkirakan nilai akhirnya setelah konsolidasi tuntas, sehingga insinyur bisa menilai kapan sebuah area timbunan sudah cukup turun untuk diserahterimakan ke tahap konstruksi, tanpa harus menunggu seluruh periode konsolidasi selesai secara riil. Ini pertanyaan yang sama sekali berbeda dari apa pun yang harus dijawab survei keruk: alur yang sudah dikeruk tidak terus turun setelah kapal keruk pergi, tapi area yang ditimbun justru terus turun, selama bertahun-tahun, dan program survei serta pemantauannya harus terus membuktikan bahwa penurunan itu mengarah ke nilai yang stabil, bukan berlanjut tanpa henti.
Survei yang Tidak Berhenti di Garis Air
Cakupan survei proyek reklamasi hanya terlihat seperti bayangan cermin dari survei keruk selama timbunan masih terendam air. Begitu menyembul ke permukaan, pekerjaannya berlanjut dalam bentuk yang tidak pernah perlu dianggarkan kontrak pengerukan mana pun: settlement plate, piezometer, dan survei topografi berulang yang berjalan berbulan-bulan bahkan bertahun-tahun untuk memastikan apa yang ditimbun pada elevasi desain akan tetap di sana begitu beban jalan, gedung, atau perkerasan landasan pacu menekannya dari atas. Mendapatkan volume timbunan yang tepat pada saat penempatan — seperti yang dilakukan survei keliling harian di Palm Jumeirah — hanya menjawab separuh pertama dari pertanyaan yang sesungguhnya perlu dijawab sebuah proyek reklamasi. Separuh keduanya, yang dihabiskan jaringan instrumentasi Changi East lebih dari satu dekade untuk melacaknya, adalah apakah tanah di bawahnya sudah benar-benar berhenti bergerak.
Referensi
- IADC (International Association of Dredging Companies), "Surveying and Monitoring," https://www.iadc-dredging.com/subject/surveying-monitoring/
- CUR/CIRIA, "Hydraulic Fill Manual: For Dredging and Reclamation Works," https://www.ancientportsantiques.com/wp-content/uploads/Documents/ENGINEERING/Maritime/HydraulicFillManual-CUR2012.pdf
- "Building the Palm Jumeirah," AZoBuild, https://www.azobuild.com/article.aspx?ArticleID=8135
- "Land in Water: The Study of Land Reclamation and Artificial Islands in the Modern Era," Land (MDPI), https://www.mdpi.com/2073-445X/11/11/2024
- "Instrumentation at Changi Land Reclamation Project, Singapore," Proceedings of the Institution of Civil Engineers – Geotechnical Engineering, https://www.researchgate.net/publication/245407910_Instrumentation_at_Changi_land_reclamation_project_Singapore
- "Research Oriented Ground Improvement Projects in Changi, Singapore," ResearchGate, https://www.researchgate.net/publication/329526570_Research_oriented_ground_improvement_projects_in_Changi_Singapore
