Survei Hidrografi Pelabuhan dan Alur Pelayaran
Kapal survei yang bekerja dua puluh mil dari pantai masih bisa menoleransi kesalahan pengukuran kedalaman hingga setengah meter — peta yang dihasilkan tetap membuat kapal aman berlayar. Namun ketika kapal survei yang sama melaju ke alur masuk pelabuhan, dan setengah meter itu bukan lagi sekadar pembulatan angka: hal tersebut bisa menjadi pembeda antara kapal kontainer melintas dengan aman dan kapal yang kandas di dasar alur. Survei di pelabuhan dan alur pelayaran bukan versi kecil dan mudah dari hidrografi laut terbuka. Hal ini memiliki disiplin tersendiri, berkutat dengan margin kesalahan yang jauh lebih sempit.
Alasannya sesederhana fisika yang dibungkus logistik. Di laut lepas, kapal punya ruang kedalaman berlebih di hampir segala arah. Di mulut pelabuhan atau alur yang dikeruk, jarak itu—ruang antara lunas kapal dan dasar laut, disebut under-keel clearance atau UKC—bisa menyusut sampai tinggal sebagian kecil dari draft kapal. Salah menghitung kedalaman dasar laut meski hanya sedikit, dan margin keselamatan kapal itu merosot diam-diam tanpa disadari siapa pun di anjungan. Satu fakta inilah yang membentuk ulang bagaimana cara survei semacam ini direncanakan, dijalankan, dan diverifikasi.
Kenapa Survey Pelabuhan dan Alur Pelayaran Berada di Kategori Tersendiri
IHO menjawab persoalan ini langsung lewat S-44, Standar Survei Hidrografi yang mengelompokkan setiap area survei ke dalam sebuah "order" berdasarkan seberapa krusial kawasan itu bagi keselamatan pelayaran. Logikanya sederhana: makin sempit ruang gerak kapal dan makin berbahaya karakter dasar lautnya, makin ketat pula survei yang dituntut. Pelabuhan, alur masuk pelabuhan, dan alur pelayaran berada di ujung paling ketat dari skala ini—bukan karena secara teknis lebih sulit dijangkau, tapi karena konsekuensi dari sesuatu yang keliru dampaknya jauh lebih serius.
Special Order — Saat Dasar Laut Menjadi Ancaman
Special Order berlaku di area tempat under-keel clearance sudah kritis dan karakter dasar lautnya sendiri berbahaya—batu, boulder, bangkai kapal, apa pun yang bisa merobek lambung, bukan sekadar mengandaskannya pelan-pelan di lumpur. Order ini menuntut "100% bottom search": lajur survei dipadatkan sedemikian rupa, didukung side-scan sonar atau array multibeam, sehingga tidak ada satu petak pun dasar laut yang lolos dari pemeriksaan. Angka-angka di baliknya ketat: akurasi horizontal 2 meter, anggaran ketidakpastian kedalaman dengan a = 0,25 m dan b = 0,0075 dalam rumus baku TVU = ±√(a² + (b·d)²), serta kewajiban mendeteksi setiap fitur yang lebih besar dari 1 meter.
Order 1 — Standar Kerja untuk Pelabuhan dan Alur Pelayaran
Order 1 (istilah yang dipakai S-44 edisi terkini; sejumlah dokumen turunan, seperti spesifikasi survei hidrografi NOAA, masih memakai label lama "Order 1a"—perbedaan penamaan antar edisi yang layak disebut, bukan diabaikan begitu saja) mencakup pelabuhan serta alur navigasi antarpulau dan darat pada umumnya, tempat ruang gerak kapal sedikit lebih longgar atau dasar lautnya berupa sedimen lunak, bukan batu. Toleransinya pun melonggar menyesuaikan: akurasi horizontal 5 meter ditambah 5% kedalaman, toleransi ketidakpastian kedalaman dengan a = 0,5 m dan b = 0,013, dan kewajiban deteksi fitur sampai 2 meter di perairan lebih dangkal dari 40 meter—melonggar jadi 10% dari kedalaman di luar itu. Spesifikasi NOAA sendiri mendefinisikan tingkatan ini untuk pelabuhan, alur pendekatan pelabuhan, jalur pelayaran yang direkomendasikan, alur navigasi darat, dan kawasan pesisir berlalu lintas komersial padat—hampir selalu perairan yang lebih dangkal dari 100 meter.
Order 2, Order 3, dan Exclusive Order yang Lebih Baru
Order 2 berlaku untuk kedalaman di bawah 200 meter yang tidak memenuhi kriteria Order 1 maupun Special Order, dengan akurasi horizontal 20 meter plus 5% kedalaman dan toleransi ketidakpastian yang lebih longgar (a = 1,0 m, b = 0,023). Order 3 berlaku di luar 200 meter, memakai nilai a/b yang sama dengan Order 2 tapi akurasi horizontalnya melonggar jadi 150 meter plus 5% kedalaman—wajar saja, sebab di kedalaman segitu tidak ada kapal yang akan menyerempet dasar laut walau ada kesalahan sounding kecil. Di ujung yang sebaliknya berdiri Exclusive Order, ditambahkan dalam edisi S-44 terbaru khusus untuk area berthing paling sensitif: 200% feature search dan 200% bathymetric coverage, artinya setiap titik dasar laut disapu setidaknya dua kali oleh swath yang saling tumpang tindih, dengan akurasi kedalaman diperketat sampai kira-kira ±10 sentimeter. Di area yang mensyaratkan cakupan 100%, NOAA menetapkan side-scan sonar yang dijalankan berdampingan dengan multibeam sebagai alat utama, dengan radius pencarian 50 meter yang dipakai secara aktif untuk membuktikan tidak-adanya fitur berbahaya pada setiap lintasan.
Line Spacing dan Intensi Menuju Full Coverage
Jauh dari pelabuhan, desain survei hidrografi sebagian besar soal kerapatan lajur (line spacing)—seberapa jauh jarak antar-lintasan sejajar supaya swath yang berdekatan saling tumpang tindih cukup untuk mencegah celah pada data. Overlap sebesar 10-25% dari lebar swath efektif biasanya sudah memadai untuk sebagian besar pekerjaan di laut terbuka. Begitu area yang disurvei semakin kritis, overlap meningkat, dan di zona paling sensitif bisa mencapai 100% atau lebih—artinya setiap bagian dasar laut disapu lebih dari satu kali.
Bayangkan hal tersebut pada kasus yang lebih sensitif lagi, kemudian seluruh kerangka berpikirnya berubah. Untuk pekerjaan Special Order dan Exclusive Order, konsep yang berlaku bukan lagi "kerapatan lajur" yang diukur dalam meter, melainkan "bathymetric coverage" yang diukur dalam persentase—100% atau 200% dasar laut dijamin tersapu, bukan sekadar jarak antar-lintasan. Bedanya memang tipis tapi penting: pertanyaannya bukan lagi seberapa rapat lajur-lajurnya, melainkan apakah ada satu pun petak dasar laut, di mana pun, yang benar-benar tidak terlewat.
Perbedaan itu paling terasa di bagian pelabuhan yang tidak mau kompromi dengan rencana survei yang rapi. Turning basin—kolam bundar tempat kapal besar berputar membalikkan haluan—bersama widener dan area berbentuk tidak beraturan lainnya, sering kali tidak bisa dicakup penuh oleh lajur lurus sejajar yang bekerja baik di alur berbentuk persegi panjang. Surveyor harus menyesuaikan pola lajurnya dengan geometri area yang sesungguhnya, sebuah penyimpangan dari grid standar yang umumnya dipahami sebagai pengecualian yang memang diperlukan dalam desain survei, bukan jalan pintas—meski aturan pasti seberapa jauh penyimpangan itu dapat ditoleransi lebih baik dicek langsung ke teks S-44 terkini ketimbang diasumsikan dari praktik umum.
Under-Keel Clearance: Inti Persoalan yang Sesungguhnya
Semua ketelitian di atas sebenarnya mengacu pada satu pertanyaan operasional: berapa banyak air yang benar-benar tersisa di bawah lunas kapal? Dalam bentuk paling sederhana, under-keel clearance dihitung sebagai kedalaman tercantum di peta dikurangi draft kapal, disesuaikan dengan tinggi pasang surut pada saat itu. PIANC—asosiasi dunia untuk infrastruktur transportasi perairan—merekomendasikan net UKC minimal 0,5 meter, naik menjadi 1,0 meter di alur berdasar keras atau berbatu, dimana konsekuensi menyentuh dasar laut jauh lebih parah ketimbang kandas lembut di lumpur. Pedoman PIANC 2014 juga mendefinisikan "manoeuvring margin"—clearance rata-rata yang dipertahankan di bawah kapal yang bergerak sepanjang waktu—dengan rekomendasi minimum 5% dari draft kapal atau 0,6 meter, mana yang lebih besar, dianggap memadai untuk sebagian besar tipe kapal dan kondisi alur.
Net UKC bukan angka yang baku; ia ditentukan oleh tiga kelompok variabel yang berbeda. Faktor muka air mencakup pasang surut astronomis, efek meteorologi dari tekanan udara dan angin, aksi gelombang, bahkan Ekman transport yang di wilayah tertentu bisa menurunkan muka laut sampai 60 sentimeter dalam sehari. Faktor kapal meliputi draft statis kapal, perubahan densitas air (yang bisa menambah kehilangan daya apung 2-3% saat berpindah dari air asin ke air tawar), efek squat, dan kemiringan dinamis akibat angin atau yaw. Faktor dasar laut membawa survei itu sendiri langsung masuk ke dalam persamaan—ketidakpastian batimetri, sedimentasi yang menumpuk di antara siklus pengerukan, dan toleransi seberapa presisi pengerukan benar-benar mencapai kedalaman desainnya.
Efek squat layak mendapat perhatian khusus karena sifatnya kontra-intuitif. Seiring bertambahnya kecepatan kapal, medan tekanan di sekitar lambungnya berubah sedemikian rupa hingga menarik kapal turun dan bisa memiringkannya pada sumbu transversal—makin cepat kapal dan makin dangkal air, makin besar efeknya. Di alur sempit tempat kecepatan dan kedalaman sama-sama terbatas, squat bukan koreksi kecil; ia salah satu variabel paling menentukan dalam keseluruhan kalkulasi UKC, dan memodelkannya secara akurat sama pentingnya dengan mendapatkan sounding yang akurat sejak awal.
Semua ini layak direnungkan dengan matang: akurasi yang dituntut oleh survei Special Order dan Exclusive Order bukan sekadar kotak centang birokrasi. Ketidakpastian batimetri dari survei itu sendiri adalah satu dari tiga input yang langsung menentukan seberapa besar margin keselamatan yang benar-benar dimiliki kapal saat melintasi sebuah alur. Survei yang kurang cermat bukan cuma menghasilkan peta yang kurang presisi—ia langsung menggerogoti clearance fisik yang tersedia bagi setiap kapal yang memakai alur itu setelahnya. Nilai ekonominya pun berlaku sebaliknya: kenaikan draft yang diizinkan sebesar 10 sentimeter saja bisa menambah kapasitas muatan secara berarti pada kapal pengangkut bijih besi atau kapal kontainer, tanpa satu dolar pun dihabiskan untuk pengerukan tambahan—keuntungan finansial langsung dari mengelola survei dan UKC dengan benar.
Perpanjangan modern dari pemikiran ini adalah S-129 milik IHO, standar untuk sistem manajemen under-keel clearance yang dibangun di atas kerangka data S-100 yang lebih baru. S-129 menggabungkan data pasang surut real-time (S-104), arus permukaan (S-111), peta navigasi elektronik (S-101), dan permukaan batimetri (S-102) ke dalam satu mesin yang menghitung UKC dinamis untuk perencanaan rute sekaligus pemantauan pelayaran nyaris real-time. Di Amerika Serikat, kaitan regulasinya dengan anjungan kapal dinyatakan eksplisit: 33 CFR 157.450 mewajibkan nakhoda menghitung UKC berdasarkan draft navigasi terdalamnya dan mendiskusikannya dengan pandu pelabuhan sebelum mendekati perairan AS.
Bekerja di Tengah Lalu Lintas yang Tak Pernah Berhenti

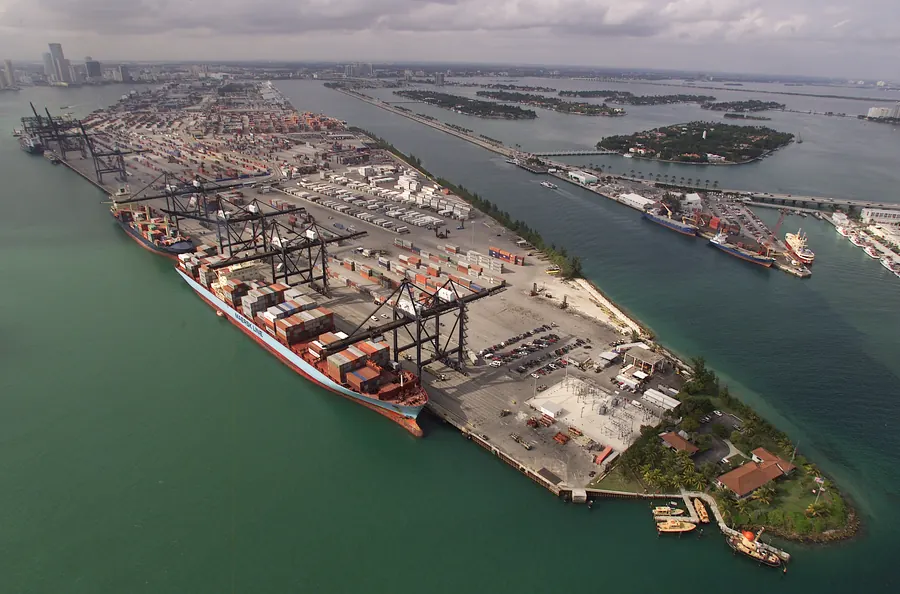

Pelabuhan jarang ditutup demi kepentingan tim survei. Kapal terus berdatangan, tugboats terus bekerja, dan kapal survei harus beroperasi di dalam lalu lintas itu, tak bisa diistimewakan—yang membawa serangkaian aturan berbeda ke dalam permainan. Kapal survei yang menarik peralatan bawah air, misalnya towfish side-scan sonar, sungguh-sungguh terbatas kemampuan manuvernya dan wajib, menurut COLREGs Rule 27, menampilkan sosok dan lampu untuk kapal "restricted in her ability to manoeuvre": dua bola atau wajik yang dihubungkan vertikal pada siang hari, tiga lampu all round (merah-putih-merah, disusun bertumpuk) pada malam hari, ditambah atribut tambahan yang menunjukkan sisi mana ada obstruksi dan sisi mana aman dilewati kapal lain. Berdasarkan COLREGs Rule 35, kapal tersebut wajib membunyikan satu tiupan panjang diikuti dua tiupan pendek dengan interval tidak lebih dari dua menit—sinyal yang menjadi sangat penting saat visibilitas terbatas di alur sempit yang padat lalu lintas.
Vessel Traffic Service (VTS) adalah separuh lagi dari semua koordinasi itu. IMO merekomendasikan VTS terutama di area dengan kepadatan lalu lintas tinggi, muatan berbahaya, navigasi yang sulit, alur sempit, atau sensitivitas lingkungan—persis kondisi tempat survei pelabuhan berlangsung. VTS mengandalkan data posisi AIS, sensor pengintai, dan sumber lainnya, lalu menyebarkan kembali informasi meteorologi dan hidrografi ke kapal-kapal di area tersebut, memberi tim survei dan lalu lintas komersial satu gambaran operasional yang sama, bukan dua hal yang terpisah.
Praktik NOAA menggambarkan bagaimana ini berjalan di lapangan: manajer navigasi regional bekerja langsung dengan otoritas pelabuhan, asosiasi panduan navigasi laut, pelaut, dan agensi negara bagian untuk menjadwalkan aktivitas survei di dalam pelabuhan yang tidak pernah berhenti beroperasi.

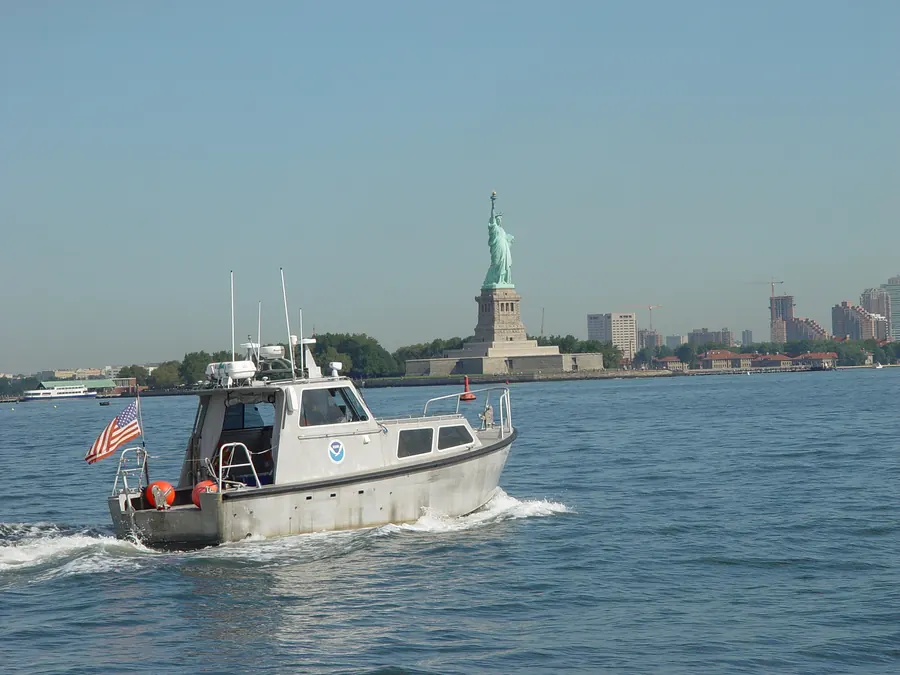

Contoh paling jelas dari koordinasi di bawah tekanan semacam ini terjadi setelah Badai Sandy pada 2012, ketika kapal-kapal survei NOAA—termasuk kapal induk Thomas Jefferson beserta survey launch-nya—memeriksa alur pelayaran, kanal, dan terminal di seluruh Pelabuhan New York dan New Jersey untuk mencari bahaya navigasi sebelum lalu lintas kapal komersial diizinkan kembali beroperasi penuh. Pekerjaan itu harus berlangsung di dalam pelabuhan yang sensitif secara ekonomi dan tetap beroperasi, dikoordinasikan ketat dengan otoritas pelabuhan dan Coast Guard—definisi dari persoalan penjadwalan beresiko tinggi yang tidak ditemui dalam pekerjaan survei di laut terbuka.
Tiga Proyek Menjadi Bukti Koordinasi Semua Komponen
Standar-standar tersebut, mengenai aturan kerapatan lajur, dan koordinasi lalu lintas yang sudah dibahas bukan sekadar teori di atas kertas—ketiganya bertemu langsung dalam proyek pengerukan dan perbaikan alur pelayaran nyata di berbagai belahan dunia.
Dar es Salaam, Tanzania
Studi kelayakan dan desain detail untuk Pelabuhan Dar es Salaam mencakup pendalaman alur masuk sepanjang 5 kilometer menuju -16,50 meter WD serta alur dalam sepanjang 3 kilometer lagi menuju -15,50 meter WD, ditambah pembangunan turning basin, semuanya ditujukan untuk mengakomodasi kapal kontainer kelas Post-Panamax dengan aman. Proyek sebesar ini sepenuhnya bergantung pada data survei yang akurat dan rapat untuk memastikan geometri alur baru benar-benar memberikan clearance yang dibutuhkan kapal-kapal besar tersebut.

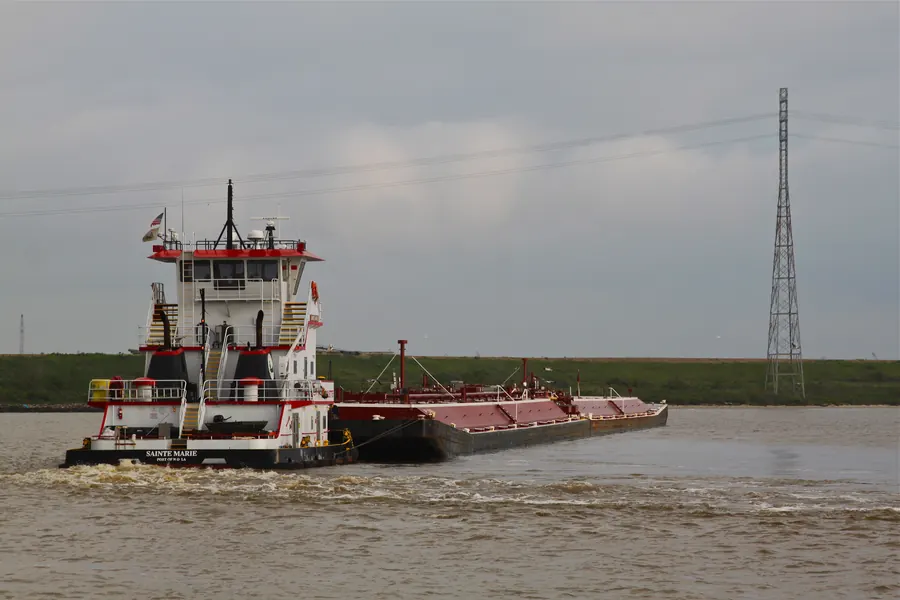

Houston Ship Channel, Texas
Houston Ship Channel Expansion Channel Improvement Project, yang dikenal sebagai "Project 11", mencakup pelebaran Barbours Cut Channel dan pembesaran diameter turning basin di titik pertemuannya dengan alur utama. Ini contoh nyata langsung dari tantangan turning basin yang dibahas sebelumnya: mendesain ulang area manuver berbentuk tidak beraturan menuntut kerja survei batimetri detail untuk memastikan geometri barunya benar-benar aman bagi kapal besar yang berputar di dalamnya, bukan sekadar memadai di atas kertas.
Mobile Ship Channel, Alabama
Program modernisasi Mobile Ship Channel mendalamkan segmen Bar, Bay, dan River Channel masing-masing lima kaki, menuju kedalaman proyek 50 kaki. Pekerjaan semacam ini bergantung pada perbandingan survei sebelum-dan-sesudah untuk memastikan kedalaman desain benar-benar tercapai di sepanjang alur yang tetap aktif dipakai kapal komersial selama konstruksi berlangsung—rutinitas namun disiplin yang esensial dalam proyek pengerukan dan pemeliharaan alur.
Kelas Standar Tersendiri, Bukan Miniatur
Mudah untuk terbawa pandangan untuk melihat survei pelabuhan dan alur pelayaran sebagai hidrografi laut terbuka yang diperkecil skalanya—instrumen yang sama, hanya diarahkan ke area yang lebih sempit dan dangkal. Cara pandang itu meleset dari yang tantangan-tantangan yang membedakan pekerjaan ini. Tuntutan akurasi, intensi dari kerapatan lajur untuk mendapatkan cakupan batimetri penuh, berkaitan langsung dengan toleransi under-keel clearance kapal, serta kebutuhan untuk tetap bekerja aman di tengah lalu lintas kapal yang tak pernah berhenti, semuanya bukan sekadar penyesuaian dari buku panduan laut terbuka. Semua itu adalah disiplin tersendiri, dibangun di atas satu fakta: di alur sempit, dasar laut itu sendiri adalah bagian dari margin keselamatan kapal, dan survei adalah satu-satunya hal yang berdiri di antara kedalaman yang diasumsikan dan kedalaman yang sesungguhnya.
Referensi
- IHO (International Hydrographic Organization) — S-44 Standards for Hydrographic Surveys, Edition 6.1.0
- International Hydrographic Review (IHR) — International Hydrographic Survey Standards
- Catarino, G.R. (2021) — Dynamic Draft and Under Keel Clearance: A Hydrographic View, International Hydrographic Review, Vol. 26
- PIANC — Report No. 121-2014, Harbour Approach Channels – Design Guidelines
- NOAA Office of Coast Survey — Hydrographic Surveys Specifications and Deliverables
- IMO (International Maritime Organization) — Vessel Traffic Services
- IHO — S-129 Under Keel Clearance Management (UKCM) product page
- NOAA Office of Coast Survey — Navigation Response
- Wikipedia — Under Keel Clearance
- Western Dredging Association (WEDA) — Project 11: Segments 1 and 2 – Widening the Houston Ship Channel
- Technital S.p.A. — Feasibility Study and Detailed Design of the Dredging of Dar es Salaam Port Entrance Channel and Turning Basin (Tanzania)
- Dredging Today — Improving Port of Mobile Ship Channel
- MDPI (Suszka, S. et al.) — Method of Time Estimation for the Bathymetric Surveys Conducted with a Multi-Beam Echosounder System, Applied Sciences 13(18):10139, 2023
