Investigasi Geoteknik Laut: Studi Kasus Pengambilan Data CPT dan Vibrocore untuk Fondasi Turbin Angin Lepas Pantai
Sedetail apa pun hasil pencitraan side-scan sonar atau sub-bottom profiler Anda, teknologi jarak jauh ini tetap memiliki batasan fisik: ia tidak bisa menghitung kalkulasi kekuatan geser lempung (clay shear strength) yang akan ditembus oleh fondasi monopile. Nilai mekanis krusial tersebut hanya bisa didapatkan dengan menyentuh dasar laut secara langsung—baik dengan metode penetrasi kerucut ke dalam tanah maupun penarikan sampel core keluar ke permukaan. Program investigasi geoteknik yang dijalankan oleh TotalEnergies untuk proyek turbin angin lepas pantai (offshore wind farm) N12.1 di Laut Utara Jerman menjadi bukti nyata di industri. Proyek skala besar ini menunjukkan mengapa pengujian fisik langsung di lapangan mutlak diperlukan, dan mengapa limpahan data geofisika jarak jauh sebanyak apa pun tidak akan pernah bisa menggantikan akurasi data mekanika tanah langsung demi memitigasi risiko kegagalan struktur.
Kenapa Survei Geofisika Saja Tidak Cukup
Citra dari side-scan sonar atau rekaman sub-bottom profiler memang andal dalam memetakan titik potensi bahaya (geohazard) di dasar laut. Namun, data jarak jauh ini belum bisa menghasilkan angka kuantitatif yang dibutuhkan oleh insinyur struktur untuk menghitung kalkulasi desain fondasi. Parameter krusial seperti resistensi kerucut, kekuatan geser undrained (undrained shear strength), gradasi sampel tanah, hingga kadar air asli lapangan adalah sifat mekanis yang wajib diukur secara fisik. Di sinilah metode remote sensing memiliki batasan yang tidak bisa ditawar. Investigasi geoteknik berfungsi mengisi celah parameter tersebut. Metode ini hadir bukan untuk mengeliminasi survei geofisika awal, melainkan untuk memverifikasi serta mengkuantifikasi estimasi kualitatif yang diperoleh dari data pencitraan sebelumnya.
Dua Alat, Dua Pekerjaan yang Berbeda

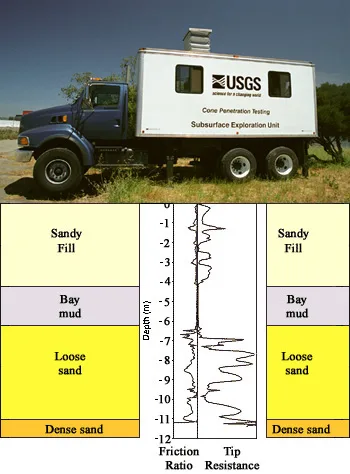

Cone penetration test (CPT) bisa ditelusuri sampai penetrometer mekanis yang diperkenalkan Pieter Barentsen sekitar 1932 saat bekerja di lembaga pekerjaan umum Belanda, Rijkswaterstaat — kerucut 10 cm² dengan ujung 60°, didorong ke tanah dengan tangan lewat pipa gas untuk mengukur resistensi end-bearing. Pada 1935, di bawah T.K. Huizinga di Laboratorium voor Grondmechanica Delft, uji CPT dalam pertama memakai gaya dorong 10 ton, dan antara 1947-1957 laboratorium mekanika tanah Delft menyempurnakan sistemnya jadi sesuatu yang cukup mirip dengan yang dipakai sekarang. CPT modern sama sekali tidak mengambil sampel fisik — ia mendorong kerucut berinstrumen terus-menerus ke dasar laut dan merekam profil resistensi terhadap kedalaman, memberikan gambaran cepat dan beresolusi tinggi soal stratigrafi tanah.

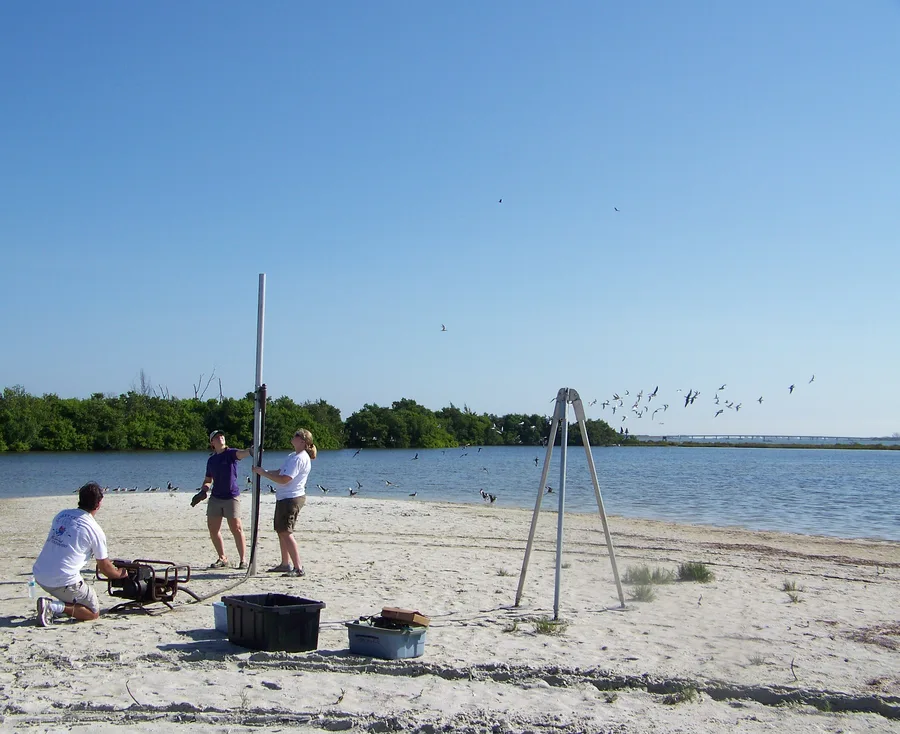

Vibrocoring dan piston coring, sebaliknya, ada untuk membawa sampel fisik sungguhan naik ke permukaan. Vibrocorer mendorong tabung berdinding tipis ke dasar laut memakai kepala yang bergetar; getaran itu sesaat mencairkan sedimen tepat di luar tabung, membuatnya bisa masuk dengan gangguan yang relatif kecil terhadap kolom sedimen yang terperangkap di dalamnya, biasanya mencapai penetrasi beberapa meter sampai sekitar 6 meter. Piston corer bekerja berbeda: ia jatuh bebas ke dasar laut begitu bobot pemicunya menyentuh dasar, dan tergantung sistemnya bisa mengambil sampel dari beberapa meter sampai lebih dari 20 meter pada kondisi yang mendukung. Di antara keduanya, CPT memberi tahu bagaimana tanah menahan, dan coring memberi tahu sebenarnya tanah itu terbuat dari apa.
Studi Kasus: Ladang Angin Lepas Pantai N12.1, Laut Utara Jerman
TotalEnergies mengontrak UTEC, lini bisnis geo-services milik Acteon, untuk menjalankan investigasi geoteknik yang mendukung tahap awal pengembangan ladang angin lepas pantai N12.1 di perairan Laut Utara Jerman. Cakupannya menggabungkan CPT dasar laut dangkal memakai sistem Roson 100kN, dengan sampling vibrocore memakai vibrocore VKG-6 di berbagai lokasi turbin yang direncanakan, didukung pengujian laboratorium di atas kapal. Yang menonjol dari kasus ini bukan cuma peralatannya — frame seabed Roson dan vibrocorer adalah alat standar di industri ini — melainkan seberapa ketat operasinya dijalankan: kapal survei dicari, diperiksa, dan disetujui secara resmi dalam waktu kurang dari dua minggu, dimobilisasi dalam sedikit lebih dari dua hari, dan menyelesaikan programnya lebih cepat dari jadwal tanpa hambatan teknis, mencapai kedalaman penetrasi target dan mengambil sampel yang bisa dipakai di setiap titik uji yang direncanakan. Data yang dikumpulkan — termasuk konduktivitas termal tanah dan resistivitas listrik, di samping parameter kekuatan dan stratigrafi biasa — langsung masuk ke pekerjaan desain fondasi awal tanpa menahan jadwal klien menuju tahap proyek berikutnya.
N12.1 bukan contoh terisolasi soal bagaimana ini bekerja. Di ladang angin lepas pantai Seagreen di lepas pantai Skotlandia, fase pertama investigasi melibatkan cone penetrometer test khusus di hampir 100 lokasi terpisah, dijalankan dari kapal berposisi dinamis memakai sensor batang tipis yang didorong sampai kedalaman 15 meter, sementara fase kedua memakai vibrocoring khusus di sepanjang rute kabel ekspor yang direncanakan. Lokasi berbeda, kontraktor berbeda, tapi logika dasarnya sama: CPT untuk memprofilkan tanah secara massal, vibrocore untuk mengambil sampel sedimen tempat kabel atau koridor pipa sebenarnya akan berada.
Apa yang Sebenarnya Dibuka Data Ini
Kedalaman yang perlu dicapai survei sepenuhnya tergantung apa yang akan berdiri di atasnya. Fondasi turbin angin lepas pantai tetap — monopile atau jacket berkaki banyak — umumnya butuh data geoteknik sampai 50-70 meter di bawah dasar laut, karena kira-kira itu rentang kedalaman tempat pile harus mengembangkan cukup friksi kulit dan kapasitas end-bearing untuk menjaga turbin tetap stabil selama puluhan tahun menahan beban angin dan gelombang. Instalasi angin terapung butuh lebih sedikit: jangkarnya tidak menembus sedalam itu, jadi cakupan investigasi, dan biayanya, ikut menyusut. Koridor kabel dan pipa berada di ujung skala yang paling dangkal — kapal yang lebih ringan menjalankan vibrocore dan CPT sampai sekitar 5 meter biasanya sudah cukup untuk memastikan rute itu bisa dikubur dan stabil. Dalam semua kasus, profil CPT dan sampel fisiklah yang benar-benar diserahkan ke insinyur struktur; survei geofisika yang mendahuluinya cuma memberi tahu semua orang ke mana harus mengarahkan rig CPT.
Kesimpulan
Kombinasi survei geofisika dan investigasi geoteknik dirancang untuk menjawab dua tantangan yang berbeda. Melalui studi kasus N12.1, kita bisa melihat bagaimana pemetaan geoteknik memberikan dampak instan pada keputusan rekayasa (engineering decision). Ini bukan sekadar metodologi abstrak di atas kertas; integrasi armada kapal pilihan, deployment sistem CPT presisi, serta operasi perangkat vibrocore yang terjadwal ketat terbukti mampu menghasilkan angka parameter spesifik yang langsung diaplikasikan oleh desainer fondasi untuk mengunci keamanan struktur proyek. Hampir seabad sejak Barentsen melakukan uji penetrasi kerucut manual pertama di Belanda, teknologi CPT kini telah bermigrasi ke lepas pantai dengan gaya dorong ram hidrolik 100kN. Meski mekanismenya berevolusi dari tenaga otot menjadi sistem mekanis modern, esensi operasionalnya tetap konsisten: dorong, ukur, ambil sampel, dan verifikasi.
