Hidrografi
Survei Pelabuhan Perikanan Skala Kecil: Kenapa Metode Termurah Justru yang Paling Tepat
Survei untuk terminal peti kemas raksasa dan survei untuk tempat pendaratan ikan di sebuah desa nelayan, secara teknis, sama-sama disebut survei hidrografi. Tapi kemiripannya berhenti di situ saja. Pemerintah daerah atau koperasi nelayan yang berencana membangun jetty atau dermaga kecil tidak perlu kapal survei ber-standar IHO Special Order, rangkaian multibeam echosounder, atau anggaran mobilisasi hingga ratusan juta rupiah. Yang mereka butuhkan hanyalah segenggam pengukuran sederhana dan murah, asal dilakukan dengan benar — karena dua penyebab utama gagalnya proyek pelabuhan kecil, yaitu membangun di kedalaman yang salah dan lupa bahwa dasar laut terus berubah setelah konstruksi selesai, sebenarnya bisa dihindari dengan peralatan yang muat di atas sebuah kano.
Lima Pengukuran, Bukan Satu Survei Besar
Panduan FAO yang sudah lama dipakai untuk pembangunan pelabuhan nelayan tradisional dan tempat pendaratan ikan di desa membagi survei lokasi menjadi lima komponen: peta topografi garis pantai (jalan setapak, sumur, vegetasi, bangunan yang sudah ada), peta kontur kedalaman dasar laut di sekitar lokasi tempat berlindung yang direncanakan, survei pasang surut yang mencatat muka air tertinggi dan terendah, survei arus pasang surut yang memetakan arah dan kekuatan arus, serta survei tinggi gelombang yang mendokumentasikan arah, frekuensi, dan intensitasnya. Tidak satu pun dari kelima komponen ini membutuhkan instrumen mahal — tapi melewatkan salah satunya saja bisa berujung pada dermaga yang dibangun di kedalaman yang cuma cukup dipakai di hari-hari baik saja.
Survei pasang surut ini penting, meski sering dianggap remeh. Rentang pasang surut di suatu lokasi bisa "sekecil 100 mm atau sebesar beberapa meter", tergantung sepenuhnya pada kondisi geografi setempat. Desain yang dibuat berdasarkan asumsi rentang pasang surut, bukan hasil pengukuran langsung, sama saja dengan desain berdasarkan tebakan. Logika yang sama berlaku untuk peta kontur batimetri: panduan FAO merekomendasikan agar survei sounding diperluas 50–100 m di luar batas area dermaga atau tempat berlindung yang direncanakan, di kedua sisinya, sehingga desain memperhitungkan dasar laut yang benar-benar akan bersebelahan dengan pelabuhan — bukan cuma dasar laut yang persis di bawahnya.
Dua Paket Alat, Dua Anggaran
Manual lapangan FAO membagi daftar peralatan menjadi dua kelompok. Kelompok pertama, yang mereka sebut terus terang sebagai kelompok mahal, terdiri dari theodolite, waterpass, tripod, rambu ukur, dan echosounder — semuanya realistisnya lebih baik disewa atau dipinjam ketimbang dibeli. Kelompok kedua adalah kelompok terjangkau: optical square, meteran ukur mulai 20 hingga 100 m, kompas, tongkat pengukur jarak (ranging rod) dan tali pelampung, rantai sounding yang diberi pemberat timah 1 kg, serta perahu survei — sebaiknya berbahan kayu karena lebih stabil. Tim yang sudah terlatih bisa menghasilkan peta kontur batimetri yang layak pakai hanya dari kelompok alat terjangkau ini, asalkan metode penentuan posisinya dilakukan dengan disiplin.
Ada dua metode penentuan posisi yang mencakup sebagian besar kebutuhan lokasi kecil. Metode ray menempatkan theodolite di satu titik pandang tetap, dengan pelampung diposisikan pada interval sudut 5–10 derajat, sekitar 200 m ke arah laut — cepat, tapi kurang presisi. Metode parallel line lebih akurat: garis dasar (baseline) sepanjang 100 m atau lebih dibentangkan di darat, dengan pelampung di laut ditempatkan tegak lurus terhadap garis itu setiap 5–10 m. Apa pun metode yang dipakai, rantai sounding harus mencapai dasar laut dalam garis vertikal lurus, pembacaan diambil setiap 5–10 m di sepanjang tali pelampung, dan perahu survei harus diam sempurna saat setiap pembacaan diambil — detail-detail kecil semacam inilah yang menentukan apakah peta kontur yang dihasilkan bisa dipercaya atau sekadar hiasan.
Studi Kasus: Kemiringan Dasar yang Bisa Diperhitungkan dalam Desain
Di Pelabuhan Perikanan Nusantara Pekalongan, di pesisir utara Jawa, survei batimetri yang dilakukan untuk merencanakan pengerukan kolam pelabuhan menemukan kemiringan dasar laut rata-rata sekitar 3,332% di seluruh kolam pelabuhan — dasar yang landai dan gradasinya cukup merata. Data ini, digabung dengan kedalaman rencana pelabuhan, dipakai untuk menetapkan draft maksimum kapal yang diizinkan masuk pelabuhan, yaitu 3,068 m. Itulah tepatnya jenis angka yang seharusnya dihasilkan sebuah survei kontur: bukan peta kedalaman yang abstrak, melainkan aturan operasional yang benar-benar bisa ditegakkan oleh syahbandar.
Studi Kasus: Kenapa Survei Harus Diulang

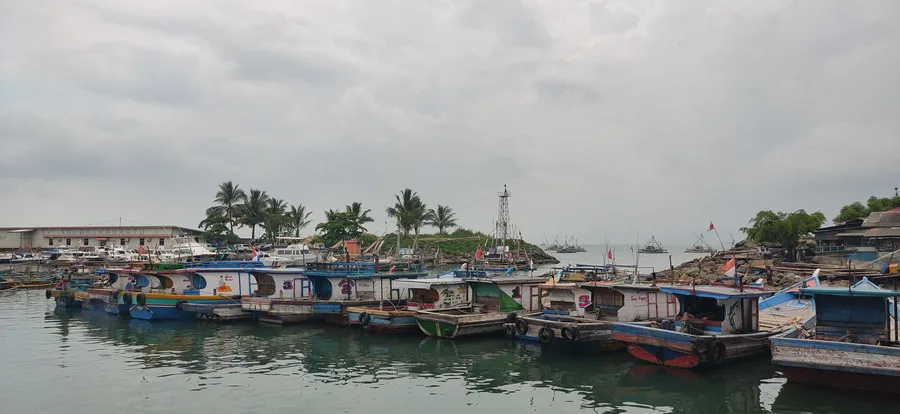

Pelabuhan Perikanan Nusantara Palabuhan Ratu, juga di Jawa Barat, menggambarkan pola kegagalan kedua. Sebuah skripsi IPB University tahun 2017 melacak laju sedimentasi di dua kolam pelabuhan ini menggunakan perangkap sedimen (sediment trap), digabung dengan pengukuran debit air, total padatan tersuspensi, pasang surut, dan arus, lalu hasilnya disilangkan dengan analisis perubahan kedalaman dari sounding yang diulang berkali-kali. Kolam 1 mengalami akumulasi sedimen sekitar 0,05 m/tahun berdasarkan pengukuran langsung perangkap, tapi 0,15 m/tahun berdasarkan perhitungan volume dari data kedalaman hasil survei ulang; Kolam 2 menunjukkan 0,02 m/tahun dan 0,05 m/tahun secara berurutan. Kontribusi Sungai Cipalabuhan sendiri terhadap pendangkalan meningkat dari sekitar 0,06 m/tahun pada musim kemarau menjadi 0,10 m/tahun saat musim hujan. Kedalaman kolam yang terukur berkisar 0–3,7 m di Kolam 1 dan 0–4,5 m di Kolam 2. Dengan laju gabungan rata-rata sekitar 0,46 m/tahun, para peneliti memproyeksikan Kolam 1 akan perlu dikeruk ulang setiap tujuh tahun, dengan siklus berikutnya jatuh pada 2024.
Kedua angka itu tidak butuh kapal survei atau sistem multibeam — perangkap sedimen, rambu pasang surut (tide staff), dan sounding berulang dari perahu kecil sudah cukup presisi untuk menyusun anggaran pengerukan bertahun-tahun ke depan. Itulah alasan praktis kenapa survei pelabuhan harus disesuaikan skalanya dengan pelabuhannya: koperasi nelayan tidak butuh akurasi posisi setara Order 1a untuk tahu bahwa mereka perlu mengeruk lagi pada 2024 — yang mereka butuhkan adalah pengukuran yang dilakukan dengan cermat dan diulang sesuai jadwal.
Menyesuaikan Skala Survei dengan Skala Pelabuhan
Godaan untuk menyurvei seadanya pada proyek kecil bisa dimengerti — anggarannya kecil, jadi upaya teknisnya dianggap boleh ikut kecil juga. Kerangka kerja FAO justru mengajarkan sebaliknya: yang boleh menyusut adalah biayanya, bukan kecermatannya. Survei pasang surut, peta kontur yang diperluas melampaui batas area pelabuhan, metode penentuan posisi yang disiplin, dan komitmen untuk melakukan survei ulang pada interval yang jelas — semua itu akan menangkap masalah yang benar-benar bisa menenggelamkan proyek pelabuhan kecil, dengan biaya jauh lebih murah dibanding perangkat survei pelabuhan komersial yang memang dirancang untuk skala konsekuensi yang sama sekali berbeda.
References
- FAO, "Construction and Maintenance of Artisanal Fishing Harbours and Village Landings — Making a Site Survey," https://www.fao.org/4/V5270E/v5270e02.htm
- FAO, "Fishing Harbour Planning, Construction and Management," https://www.fao.org/4/i1883e/i1883e.pdf
- Rahman, Berri Miraz Kholipah, "Laju Sedimentasi dan Perubahan Kedalaman di Kolam Pelabuhan Perikanan Nusantara Palabuhanratu," IPB University Repository, 2017, https://repository.ipb.ac.id/handle/123456789/89885
- "Analisis Batimetri untuk Evaluasi Pendangkalan di Kolam Pelabuhan Perikanan Nusantara Pekalongan," Indonesian Journal of Oceanography, Universitas Diponegoro, https://ejournal2.undip.ac.id/index.php/ijoce/article/download/19878/14294
- American Society of Civil Engineers, "Planning and Design Guidelines for Small Craft Harbors," 3rd ed., https://ascelibrary.org/doi/book/10.1061/9780784411988
