Aplikasi Single-Beam Echosounder: Alat Sederhana yang Tak Pernah Benar-Benar Ditinggalkan
Di atas kertas, sistem multibeam echosounder memang selalu mencuri perhatian berkat kemampuannya memindai koridor laut secara masif dalam sekali jalan. Namun, realitas di lapangan berbicara lain bagi para surveyor yang menangani area alur sungai yang sempit, waduk dangkal, atau proyek pengerukan (dredging) dengan anggaran yang ketat. Instrumen yang terpasang di lambung kapal sering kali adalah teknologi yang jauh lebih taktis dan ekonomis: single-beam echosounder (SBES). Cara kerja instrumen ini sangat lugas tanpa basa-basi. Alat ini menembakkan satu pulsa gelombang suara vertikal lurus ke bawah, lalu mengonversinya secara instan menjadi satu angka pasti: yaitu nilai kedalaman absolut tepat di titik koordinat tersebut pada detik itu juga.
Bagaimana Single-Beam Echosounder Bekerja
Transduser memancarkan pulsa akustik pendek lurus ke bawah. Lebar berkasnya bervariasi tergantung model, mulai dari yang sempit (3–6°) sampai yang jauh lebih lebar (15–25° atau lebih). Kedalamannya dihitung dari hubungan sederhana D = (c × t) / 2, di mana c adalah kecepatan suara di air dan t adalah waktu tempuh pulang-pergi gema yang kembali. Pengukuran tunggal pada setiap ping membuat beban pemrosesan data menjadi minimal. Hasil akhirnya berupa lini profil kedalaman kontinu di sepanjang jalur kapal survei, tanpa perlu mengolah point cloud padat yang membutuhkan penyelarasan permukaan secara statistik.
Karakteristik performa echosounder sangat bergantung pada hukum fisika akustik: gelombang frekuensi tinggi menawarkan resolusi detail yang sangat halus meski dayanya cepat teredam, sementara frekuensi rendah mampu menembus kolom air yang jauh lebih dalam. Bukti nyata presisi teknologi single-beam dwifrekuensi ini terekam dalam data riset 25 ekspedisi survei di Laut Baltik sepanjang periode 2004 hingga 2018. Menggunakan sistem Simrad EA-400SP pada kombinasi frekuensi 38 dan 200 kHz, akurasi data yang didapat mampu menyentuh angka fantastis: 5 cm untuk frekuensi rendah dan 1 cm untuk frekuensi tinggi. Di sisi lain, unit tangguh seperti Furuno FS-700 pada konfigurasi serupa menjamin kepastian batas galat yang sangat aman, yaitu sekitar 0,1 meter atau hanya 2% dari kedalaman riil. Teknologi dwifrekuensi ini memberikan keuntungan operasional yang besar saat menangani area pengerukan (dredging) yang keruh akibat sedimen tersuspensi. Saluran frekuensi rendah dapat menembus lapisan lumpur lunak untuk mendeteksi dasar keras (hard bottom) yang solid, sedangkan saluran frekuensi tinggi bertugas mengidentifikasi batas atas dari lapisan material lunak tersebut.
Satu Abad Sounding Vertikal
Inovasi echo sounding modern yang kita gunakan hari ini sebenarnya berakar dari sebuah tragedi maritim besar. Menyusul karamnya RMS Titanic pada 15 April 1912, seorang fisikawan asal Jerman bernama Alexander Behm mulai meneliti pemanfaatan pantulan gelombang akustik sebagai alat pendeteksi dini gunung es. Eksperimen tersebut mengungkap fakta unik: gunung es ternyata minim memantulkan gema suara, sebaliknya, dasar laut justru memberikan pantulan sinyal yang sangat solid. Penemuan penting ini resmi mengamankan paten Jerman No. 282009 untuk teknologi echo sounding pada 22 Juli 1913. Di belahan Bumi lain pada lini masa yang hampir sama, seorang insinyur jenius Kanada-Amerika bernama Reginald Fessenden juga mengembangkan konsep serupa secara independen di Amerika Utara. Melalui rancangan osilator inovatifnya, gagasan ini bertransformasi menjadi cetak biru bagi penciptaan "Fathometer". Alat ini mencatatkan sejarah sebagai unit echosounder komersial paling pertama di dunia yang diproduksi oleh Submarine Signal Company untuk industri maritim global.
Implementasi nyata di dunia maritim dimulai tahun 1922 ketika Angkatan Laut AS mengerahkan kapal USS Stewart untuk merekam sekitar 900 titik kedalaman (sounding) akustik di sepanjang Samudra Atlantik menggunakan echo sounder inovatif ciptaan Dr. Harvey Hayes. Lompatan teknologi ini berlanjut pada tahun 1923 saat lembaga Coast and Geodetic Survey melengkapi kapal survei Guide dengan instrumen yang sama untuk pelayaran ke Pasifik Utara. Misi ini sangat krusial karena menguji akurasi gelombang suara secara langsung berhadapan dengan metode kabel manual (wireline) tradisional pada rentang kedalaman ekstrem 100 hingga 4.617 fathom. Hasilnya begitu memuaskan, hingga dalam kurun waktu lima tahun, hampir seluruh armada Coast Survey telah dipersenjatai dengan teknologi canggih ini. Kontribusi besar berikutnya datang dari Jerman melalui ekspedisi legendaris kapal Meteor pada periode 1925–1927. Dengan mencatatkan lebih dari 67.000 data kedalaman individual di sepanjang 67.000 mil laut rute Atlantik, misi ini berhasil mengukuhkan posisi single-beam echosounder dari sekadar teknologi eksperimental menjadi instrumen utama dan paling tepercaya untuk pemetaan batimetri laut dalam. Penyempurnaan terus berjalan berkat dedikasi fisikawan Herbert Grove Dorsey yang memodernisasi konsep fathometer untuk Coast and Geodetic Survey hingga awal 1930-an. Puncaknya pada akhir era 1930-an, industri maritim akhirnya berhasil melahirkan unit echosounder berdimensi ringkas namun berakurasi tinggi, yang siap digunakan oleh kapal-kapal survei berukuran kecil untuk menaklukkan medan perairan dangkal.
Di Mana Single-Beam Masih Unggul
Sungai, danau, dan waduk
Menggunakan sistem multibeam yang mahal sering kali menjadi keputusan yang kurang efisien untuk proyek survei penampang sungai, pemetaan danau kecil, atau studi kapasitas volume waduk. Karakteristik medannya tidak membutuhkan sapuan data yang berlebihan, sehingga alokasi anggaran Anda bisa dioptimalkan dengan instrumen yang lebih tepat guna. Sistem single-beam (SBES) yang diintegrasikan pada perahu kecil atau unmanned surface vehicle (USV) tetap menjadi standar utama survei perairan darat. Metode ini mampu merekam profil kedalaman kontinu di sepanjang jalur transek dengan cepat, sehingga penggunaan survei sapuan penuh hanya akan memicu pembengkakan biaya proyek yang tidak perlu.
Verifikasi pengerukan dan konstruksi berbudget terbatas
Mobilisasi sistem multibeam secara penuh sering kali berlebihan bagi sebagian proyek pengerukan atau konstruksi. Untuk monitoring rutin kedalaman alur serta memverifikasi hasil galian keruk agar sesuai kedalaman desain, penggunaan sistem single-beam di sepanjang rute rencana sudah sangat mencukupi—lebih praktis, andal, dan jauh lebih ekonomis. Ditambah lagi, unit single-beam dwifrekuensi mampu menembus lapisan sedimen tersuspensi secara langsung guna memastikan posisi dasar keras yang sesungguhnya di bawah lumpur.
Cross-check quality assurance mendampingi multibeam

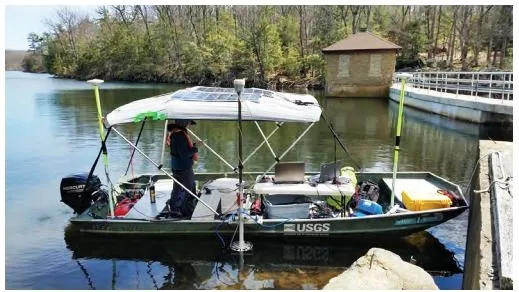

Kehadiran single-beam echosounder di atas kapal survei tidak dirancang untuk menggeser peran multibeam. Sebaliknya, kedua teknologi ini bekerja bersinergi, di mana SBES bertindak sebagai mitra pendamping taktis untuk memperkuat validitas data survei Anda. Pada program pemetaan batimetri USGS (2017–2019) di 17 waduk dan danau sistem pasokan air East-of-Hudson New York City, MBES digunakan untuk merekam data kedalaman utama. Sementara itu, data sounding SBES direkam secara terpisah sebagai parameter quality assurance independen. Metode ini sangat efisien untuk memvalidasi model permukaan multibeam tanpa membuang waktu mengulang survei sapuan.
Kalibrasi: Bar Check
Berbeda dengan sistem multibeam yang menuntut proses kalibrasi patch test empat variabel yang rumit, sistem single-beam menawarkan prosedur pengecekan yang jauh lebih taktis, yaitu bar check. Tim teknis cukup menurunkan pelat datar di bawah sensor transduser ke beberapa titik kedalaman acuan yang sudah pasti. Dari sana, konfigurasi kecepatan suara pada instrumen echosounder akan diselaraskan hingga angka yang tertera di monitor cocok dengan kedalaman fisik pelat di setiap tahapannya. Galat pada input kecepatan suara merupakan pemicu kesalahan terbesar dalam batimetri single-beam. Oleh sebab itu, integrasi antara prosedur bar check dan pengukuran profil kecepatan suara (sound velocity cast) mandiri di kolom air merupakan protokol wajib sebelum survei dimulai, bukan sekadar pelengkap opsional.
Standar: Di Mana SBES Masih Memenuhi IHO S-44
Standar IHO S-44 mengelompokkan cakupan batimetri berdasarkan survey order, di mana kategori Order 2 dan Order 1a sangat cocok untuk metode single-beam berbasis garis. Menggunakan beamwidth 8°, kami menerapkan strategi line-spacing 3x kedalaman untuk main line dan 10x untuk cross-check, yang menghasilkan cakupan 4–5%. Ini berbeda dengan Special atau Exclusive Order yang mewajibkan full-coverage ensonification 100%—yang secara teknis mutlak membutuhkan teknologi multibeam. Validasi performa SBES terbukti pada survei USGS di Walker Lake, Nevada. Menggunakan echosounder Reson model 210 (beamwidth 2,7° pada 200 kHz), sistem ini memetakan kedalaman 0,7 hingga 1.969 kaki dengan tingkat akurasi mencapai 0,4 inci.
Kesimpulan
Genap satu abad berlalu sejak eksperimen pasca-tragedi Titanic oleh Alexander Behm dan pelayaran perdana armada U.S. Coast and Geodetic Survey dengan instrumen Hayes, eksistensi single-beam echosounder terbukti tidak pudar oleh kehadiran era multibeam. Teknologi ini justru memegang peran krusial yang tidak bisa digantikan oleh MBES secara ekonomis. Mulai dari pemetaan penampang sungai, monitoring kapasitas volume waduk, verifikasi hasil pengerukan (dredging), hingga penyediaan koridor data quality assurance independen pendamping survei sapuan penuh. Pada akhirnya, semua kembali pada kebutuhan esensial proyek Anda. Jika pemetaan mutlak membutuhkan visualisasi cakupan dasar laut total, maka multibeam adalah jawaban tunggal yang tak terbantahkan. Namun di luar kebutuhan ekstrem tersebut, sistem single-beam tetap berdiri sebagai opsi paling pragmatis, andal, dan efisien—sebuah instrumen klasik yang sudah teruji waktu dan selalu menjadi andalan utama para surveyor di lapangan.
Referensi
- Dorokhov, D., Dudkov, I., Sivkov, V. (2019) — Single beam echo-sounding dataset and digital elevation model of the southeastern part of the Baltic Sea (Russian sector), Data in Brief
- Wikipedia — Alexander Behm; German Meteor Expedition
- NOAA Ocean Exploration — History Timeline: The Age of Electronics (1923–1945)
- Conrad Blucher Institute, Texas A&M University–Corpus Christi — Hydrographic Surveying: Single Beam Echo Sounder
- CEE HydroSystems — Single Beam Echo Sounders
- Tersus GNSS — What's Single-Beam Bathymetry?
- Orbital — Single Beam & Multi-Beam Echosounder for Bathymetry Survey
- International Hydrographic Organization — IHO Releases New Standards for Hydrographic Surveys (S-44 Edition 6)
- USGS — Bathymetry of Walker Lake, West-Central Nevada (Scientific Investigations Report 2007-5012)
- USGS — Geospatial Bathymetry Datasets for New York City's East of Hudson Reservoirs and Controlled Lakes; Echosounder and GPS Equipped Boat, Newton Reservoir
