Dasar-Dasar Survei Laut
Datum Vertikal dan Koreksi Pasang Surut dalam Survei Hidrografi
Angka kedalaman di peta laut bisa menjadi tidak berarti jika Anda tidak tahu dari mana titik awalnya diukur. Ingat, permukaan laut selalu berfluktuasi hingga hitungan meter setiap harinya akibat pasang surut. Jika data echosounder diambil saat pasang tinggi, lalu titik yang sama diukur kembali enam jam kemudian saat surut, instrumen akan menampilkan dua angka yang berbeda jauh—padahal profil fisik dasar lautnya tidak berubah sama sekali. Survei hidrografi mengatasi deviasi ini dengan mengikat setiap data kedalaman ke sebuah datum vertikal standar, serta mengukur pasang surut secara presisi untuk mengeliminasi pengaruh fluktuasi air dari dataset akhir.
Mengapa Kedalaman Butuh Titik Acuan
Chart datum adalah permukaan air tempat kedalaman tercetak di peta dan prediksi tinggi pasang surut sama-sama diukur darinya—sebuah bidang acuan tetap, bukan permukaan air fisik nyata yang bisa ditunjuk siapa pun pada hari tertentu. Pilihan umum termasuk Mean Lower Low Water di Amerika Serikat dan, di sebagian besar wilayah dunia lainnya, Lowest Astronomical Tide (LAT): level terendah yang diprediksi bisa dicapai pasang surut dalam kondisi meteorologi rata-rata pada kombinasi keadaan astronomis apa pun. Di laut dengan rentang pasang surut yang bisa diabaikan, seperti Laut Baltik, mean sea level dipakai sebagai gantinya karena tidak ada siklus pasang surut yang berarti untuk dijadikan acuan. International Hydrographic Organization dan International Maritime Organization pertama kali menyarankan pada awal 1980-an agar otoritas pemetaan mempertimbangkan mengadopsi level astronomis sebagai chart datum, dan pada 1993 Tidal Working Group secara formal merekomendasikan LAT khusus untuk peta Laut Utara; lembaga termasuk UK Hydrographic Office dan Australian Hydrographic Service kemudian mengadopsinya lebih luas. Keunggulan praktis utama LAT cukup sederhana: karena didefinisikan sebagai level pasang surut terendah yang bisa diprediksi, kedalaman peta yang direferensikan padanya selalu berupa angka konservatif dan tidak pernah negatif—sebuah kapal tidak akan pernah menemukan air lebih sedikit dari yang tersirat di peta akibat kondisi pasang surut semata.
Memprediksi Pasang Surut Sebelum Ada Komputer
Pasang surut adalah jumlah dari banyak gerakan periodik terpisah—orbit Bulan, gerak semu Matahari, dan berbagai siklus astronomis yang lebih panjang—masing-masing menyumbang osilasi rutinnya sendiri pada tinggi muka air total di suatu tempat. Terobosan yang membuat prediksi pasang surut bisa dihitung secara matematis datang pada 1860-an, ketika William Thomson (kelak Lord Kelvin) menerapkan analisis Fourier untuk menguraikan pasang surut jadi konstituen-konstituen harmonik terpisah ini, masing-masing dengan periodenya sendiri yang sudah diketahui. Thomson membangun mesin prediksi pasang surut pertama pada 1872 untuk mengubah teori itu jadi alat yang bisa dipakai: sepuluh komponen mekanis terpisah, masing-masing digerakkan gigi sesuai periode persis satu konstituen pasang surut dan dilengkapi amplitudo yang bisa disetel sendiri, dihubungkan bersama sehingga satu putaran engkol tangan menjumlahkan sepuluh osilasi itu sekaligus, dengan pena tinta menggambar kurva gabungan hasilnya di atas gulungan kertas yang bergerak. Yang seharusnya butuh usaha manual luar biasa besar untuk dihitung bisa diselesaikan untuk prediksi satu tahun penuh hanya dalam sekitar empat jam. George Darwin memperluas kerja Thomson memakai teori bulan pada masanya sendiri, memperkenalkan konvensi penamaan konstituen pasang surut—M untuk lunar, S untuk solar, K untuk lunisolar—yang masih dipakai hidrografer sampai sekarang. Puluhan tahun kemudian, Arthur Doodson memutakhirkan kerangka harmonik itu memakai teori bulan yang lebih akurat, membedakan 388 frekuensi pasang surut terpisah, masing-masing bisa dinyatakan sebagai kombinasi enam frekuensi astronomis fundamental yang kini dikenal sebagai Doodson number.

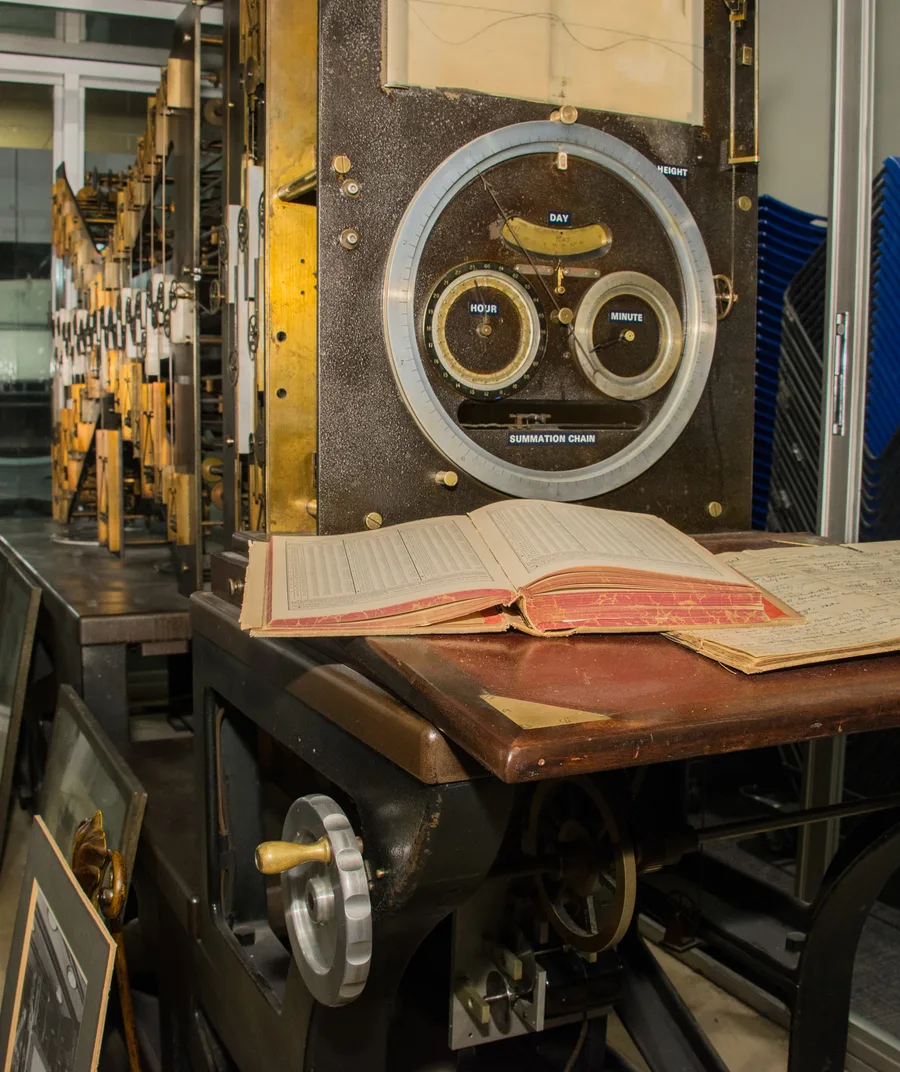

Old Brass Brains: Setengah Abad Prediksi Pasang Surut Amerika
U.S. Coast and Geodetic Survey menjalankan mesin prediksi pasang surutnya sendiri, Tide Predicting Machine No. 2, dalam layanan harian dari 1910 sampai 1965—rakitan gigi, katrol, dan rantai sepanjang 10,8 kaki dengan berat sekitar 2.500 pon yang oleh operatornya dijuluki "Old Brass Brains." Diputar dengan engkol tangan, mesin ini secara mekanis menjumlahkan puluhan konstituen harmonik untuk menghasilkan prediksi pasang surut resmi AS selama lebih dari setengah abad, baru pensiun setelah komputer elektronik bisa melakukan perhitungan yang sama lebih cepat dan tanpa beban perawatan mesin fisiknya. Padanannya di Inggris, mesin Doodson-Légé yang dibangun pada 1948–49 sesuai spesifikasi Arthur Doodson, memainkan peran setara untuk Britania Raya, menyelesaikan hingga 42 konstituen pasang surut dan tetap dipakai harian sampai awal 1960-an.
Mengukur Pasang Surut Secara Langsung: Tide Gauge Dulu dan Sekarang

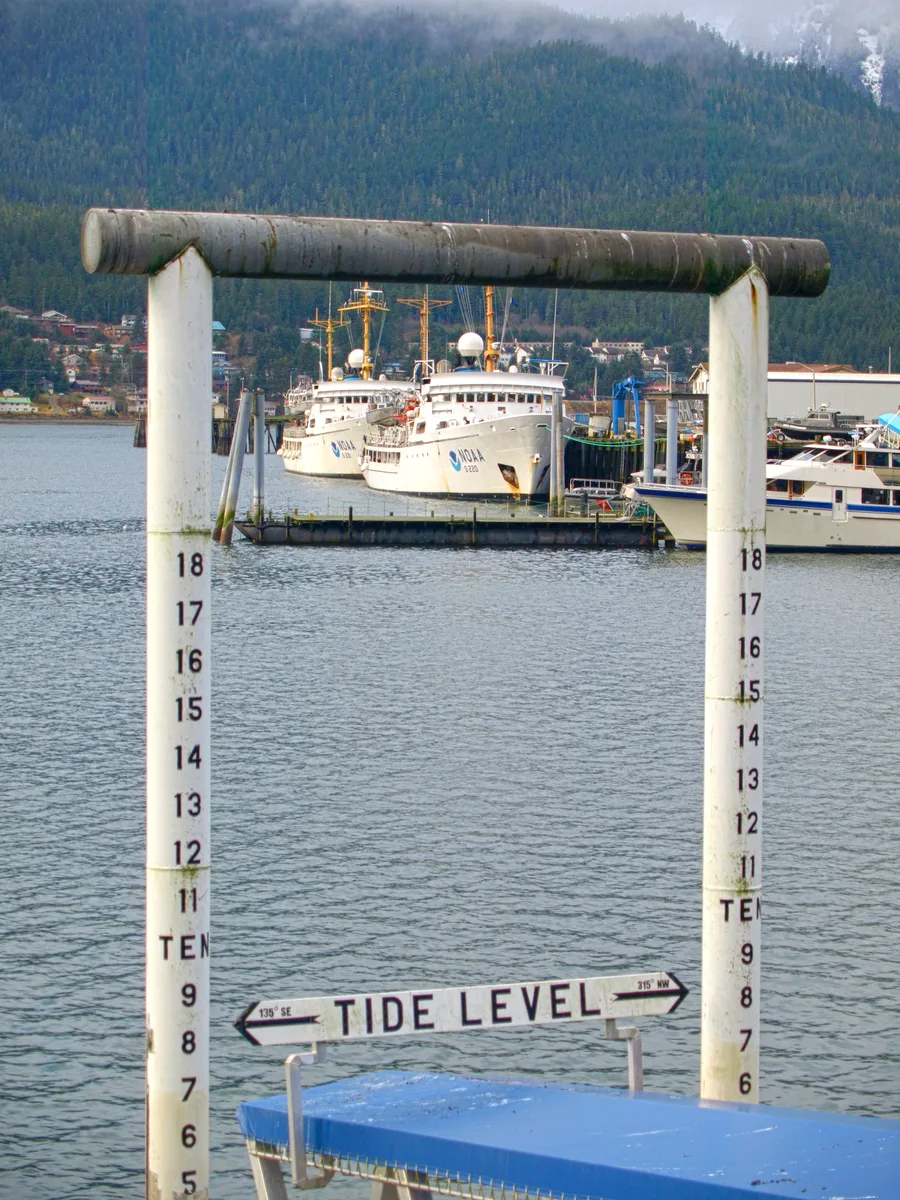

Prediksi hanya separuh dari pekerjaan—sebuah survei juga perlu tahu apa yang sebenarnya terjadi pada pasang surut saat sounding diambil, dan di sinilah tide gauge berperan. Gauge paling awal adalah staff gauge sederhana: papan bergaris yang dibaca manual secara berkala, sering ditempatkan di dalam stilling well, sebuah pipa yang ujung bawahnya terbuka dan meredam gerakan gelombang sehingga muka air di dalamnya lebih mendekati level pasang surut sesungguhnya alih-alih ikut naik-turun tiap kali gelombang lewat. Versi self-recording menambahkan pelampung yang terhubung ke pena yang menggambar garis kontinu di atas drum berputar, menghilangkan kebutuhan seseorang untuk membaca dan mencatat staff secara manual sepanjang waktu. Tide gauge modern sebagian besar sudah menggantikan pelampung mekanis dengan sensor elektronik: sensor tekanan yang terendam di bawah permukaan air, sensor akustik yang mengukur waktu tempuh pulsa suara bolak-balik lewat tabung sounding, dan sensor radar yang mengukur waktu tempuh serupa memakai pulsa gelombang mikro alih-alih suara—semuanya menghasilkan rekaman muka air digital kontinu tanpa pelampung atau drum yang bergerak.
Pergeseran Menuju GNSS: Ellipsoidally Referenced Surveying
Pendekatan yang lebih baru menghindari sebagian batasan praktis jaringan tide gauge sama sekali. Ellipsoidally referenced surveying (ERS) memposisikan kapal survei—dan karena itu setiap kedalaman yang direkamnya—dalam kerangka koordinat GNSS tiga dimensi yang terikat ke ellipsoid geodetik, lalu menerapkan model separasi yang menerjemahkan tinggi ellipsoidal itu langsung jadi chart datum, alih-alih bergantung pada tide gauge terdekat dan zona koreksi ko-tidal untuk melakukan pekerjaan yang sama. GNSS water-level buoy bisa menetapkan chart datum lepas pantai di tempat yang secara praktis tidak mungkin dipasangi tide gauge tetap, dan inisiatif seperti proyek Continuous Vertical Datum for Canadian Waters milik Kanada sudah membangun permukaan separasi ellipsoid-ke-chart-datum yang kontinu secara spasial, khusus untuk mendukung teknik ini—pendekatan yang sudah disinggung dari sisi positioning-nya di artikel Sonarfix tentang kecepatan suara dalam batimetri, tempat GNSS buoy terkoreksi PPP dipakai untuk menghasilkan data muka air presisi sentimeter secara kontinu. ERS tidak menghilangkan tide gauge sepenuhnya dari hidrografi, tapi mengurangi seberapa besar sebuah survei harus bergantung pada satu tide gauge yang berada dekat dan terkalibrasi baik.
Standar: Muka Air di dalam IHO S-44
Guna menjamin validitas data, standar regulasi global IHO S-44 memberlakukan batas ketat toleransi kesalahan kedalaman yang disebut Total Vertical Uncertainty (TVU) dengan tingkat kepercayaan 95%. Aturan ini secara tegas mengkalkulasi potensi kesalahan fluktuasi muka air sebagai variabel penentu, yang posisinya setara dengan error jarak akustik, deviasi sudut berkas sonar (beam angle error), serta gangguan gerakan kapal akibat guncangan ombak. Kepatuhan terhadap kualifikasi order IHO S-44 tidak serta-merta tercapai hanya berbekal echosounder yang presisi dan profil kecepatan suara yang tepat. Koreksi pasang surut pada setiap titik sounding—baik via stasiun tide gauge, pemodelan harmonik, ataupun matriks separasi berbasis ellipsoidally referenced—wajib memenuhi ambang akurasi ketat yang setara dengan seluruh rantai pengukuran lainnya.
Kesimpulan
Validitas angka peta laut sepenuhnya bergantung pada akurasi acuan muka airnya. Selama 150 tahun, para ahli hidrografi terus menyempurnakan acuan ini, mulai dari roda gigi kuningan manual Kelvin (1872), komputer analog Old Brass Brains hingga era 1965, hingga pemanfaatan buoy GNSS modern untuk menetapkan chart datum di lepas pantai saat ini. Lompatan teknologi tersebut tidak pernah mengubah definisi mendasar dari chart datum itu sendiri.
Referensi
- Wikipedia — Chart Datum; Tide-Predicting Machine; Theory of Tides
- International Hydrographic Organization, Tidal Working Group — Lowest Astronomical Tide as Chart Datum: Definition and Safety Aspects
- IEEE Spectrum — Lord Kelvin's Tide-Predicting Machine
- National Tidal and Sea Level Facility — The Doodson-Légé Tide Predicting Machine
- NOAA Office of Coast Survey — Ellipsoidally Referenced Surveys (ERS)
- International Hydrographic Organization — Standar S-44 untuk Survei Hidrografi (Total Vertical Uncertainty)
- Wikimedia Commons — Kelvin's Tide Predictor, Tokyo; Tide Predicting Machine No. 2; NOAA Tide Level, Juneau
