Geofisika & Geohazard
Tomografi Resistivitas Listrik: Memetakan Dasar Laut dengan Arus Listrik, Bukan Gelombang Suara
Hampir semua metode yang dibahas di situs ini — multibeam, side-scan, sub-bottom profiler, seismik — membaca dasar laut secara akustik, dengan mengukur waktu tempuh gelombang suara saat memantul dan kembali. Electrical Resistivity Tomography (ERT) membaca dasar laut dengan cara yang sama sekali berbeda: menyuntikkan arus listrik ke dalam tanah, lalu mengukur seberapa besar hambatan yang harus dilawan arus itu untuk menembusnya. Perbedaan prinsip fisika inilah yang justru membuat ERT berguna persis di titik-titik di mana metode akustik kesulitan bekerja, dan ERT mampu menangkap sesuatu yang sama sekali tidak terlihat oleh akustik — tingkat salinitas air yang mengisi pori-pori sedimen.
Prinsip Fisikanya: Hukum Ohm, Bukan Waktu Tempuh

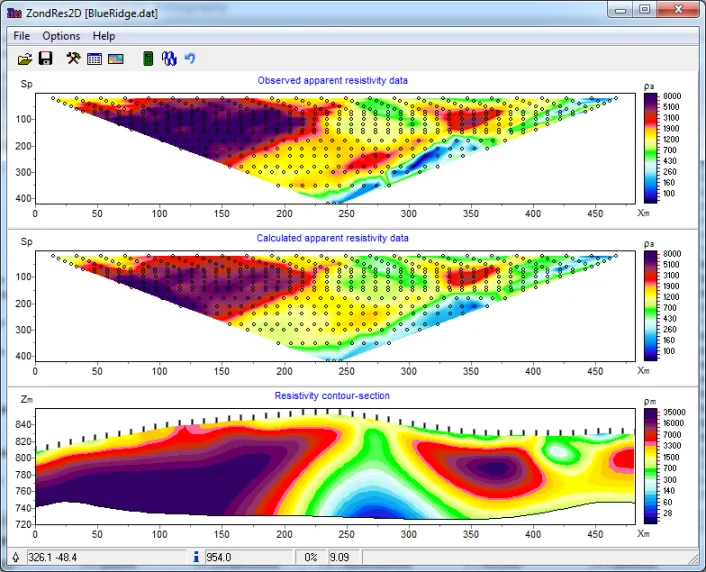

Survei ERT bekerja dengan menyuntikkan arus listrik ke dalam tanah lewat sepasang elektroda, lalu mengukur beda potensial (tegangan) yang muncul pada pasangan elektroda lain. Nilai arus yang diketahui, digabung dengan susunan geometris elektroda, dipakai untuk menghitung "resistivitas semu" (apparent resistivity) tanah di bawah array tersebut — sebuah nilai yang mengikuti hukum Ohm dan faktor koreksi geometris sesuai konfigurasi elektroda yang dipakai. Pengukuran ini diulang untuk banyak pasangan elektroda dan berbagai jarak spasi, lalu dataset hasilnya diinversi untuk menghasilkan penampang resistivitas bawah permukaan — bukan penampang waktu tempuh seperti yang dihasilkan survei seismik atau akustik.
Menentukan Susunan Elektroda
Tiga konfigurasi elektroda yang paling umum dipakai masing-masing menukar resolusi dengan keunggulan yang berbeda. Array Wenner menjaga jarak antar-elektroda tetap sama dan relatif baik dalam membedakan perubahan vertikal — perlapisan horizontal — tetapi lemah dalam mendeteksi fitur vertikal yang sempit. Array Schlumberger dirancang untuk sounding vertikal di satu titik lokasi dan umumnya menawarkan resolusi lebih baik, penetrasi kedalaman lebih besar, serta deployment lapangan yang lebih cepat dibanding Wenner. Array dipole-dipole memiliki coupling elektromagnetik yang rendah antara sirkuit arus dan sirkuit potensialnya, sehingga sangat peka terhadap perubahan resistivitas horizontal — berguna untuk melacak fitur vertikal yang terpisah — tetapi relatif kurang peka terhadap perlapisan vertikal. Tidak ada satu pun dari ketiganya yang secara mutlak paling unggul; pilihannya bergantung pada apakah target survei berupa struktur berlapis atau anomali diskret.
Titik Lemah Metode Akustik
Metode survei akustik kehilangan sebagian besar efektivitasnya pada sedimen yang jenuh gas, karena gelembung gas menghamburkan dan menyerap energi akustik sebelum sempat menembus lapisan sedimen atau memantul kembali sebagai sinyal yang bisa dibaca — persoalan gas dangkal (shallow gas) yang sama yang memunculkan gejala "blanking" akustik pada rekaman sub-bottom profiler. Arus listrik tidak punya kelemahan semacam itu, sehingga panduan praktis untuk pekerjaan survei geofisika pesisir secara spesifik merekomendasikan metode prospeksi listrik untuk kondisi di mana metode hidroakustik terhambat oleh sedimen bergas. Meski begitu, ERT jarang dipakai sebagai pengganti survei akustik — pendekatan yang lebih umum adalah menjalankannya berdampingan dengan batimetri multibeam dan survei magnetik, karena kombinasi dataset listrik, magnetik, dan akustik mengurangi ambiguitas interpretasi yang selalu melekat pada satu metode saja.
Melacak Titik Pertemuan Air Tawar dan Laut
Kontras air asin-air tawar itulah yang menjadikan ERT alat pilihan untuk dua persoalan pesisir yang saling terkait: submarine groundwater discharge (SGD), yaitu rembesan air tanah tawar yang keluar lewat dasar laut dekat pantai, dan intrusi air laut, yaitu ketika kenaikan muka laut atau akuifer yang dipompa berlebihan membuat air asin mendesak masuk ke daratan lewat bawah tanah. Karena satu garis survei sering kali perlu mencitrakan kedua sisi garis pantai sekaligus, para peneliti mengembangkan metode untuk menginversi bersama data ERT darat dan ERT laut yang diambil sepanjang profil yang sama — menormalkan kedua dataset itu ke referensi pasang surut yang sama — sehingga transisi air tawar ke air asin bisa dilacak secara menerus mulai dari daratan kering, melintasi zona pasang surut, hingga ke bawah laut, alih-alih terputus di garis air. Di laut, versi yang ditarik kapal — marine continuous resistivity profiling (CRP) — memperluas pencitraan yang sama ke lepas pantai, dan studi yang memakainya mendokumentasikan bahwa submarine groundwater discharge air tawar ternyata tidak konstan: luas sebaran dan volumenya berubah-ubah mengikuti musim, seiring curah hujan dan pengisian ulang akuifer — pola yang tidak akan pernah terlihat dari survei satu kali kunjungan saja.
Studi Kasus: Membaca Groundwater Discharge di Waquoit Bay
Waquoit Bay, di Cape Cod, Massachusetts, sudah lama menjadi lokasi lapangan untuk riset resistivitas listrik di laut yang secara khusus menyasar submarine groundwater discharge. United States Geological Survey (USGS) menjalankan analisis sensitivitas sekaligus aplikasi di lapangan pada metode ini di sana untuk mengkarakterisasi bagaimana air tanah tawar bergerak keluar lewat dasar teluk tersebut. Studi-studi di lokasi semacam ini memperlakukan akuifer pesisir dan dasar laut dekat pantai sebagai satu sistem hidrologi yang menyatu — lensa air tawar yang sama menerobos di bawah garis survei darat maupun garis survei laut — dan gambaran lintas-lingkungan seperti inilah yang memang tidak pernah bisa disediakan oleh survei akustik, yang hanya membaca perlapisan fisik semata.
Cara Pandang Berbeda terhadap Dasar Laut
Hampir semua metode lain dalam pekerjaan survei laut dibangun di atas pengukuran waktu tempuh suara — berapa lama gelombang meninggalkan transduser lalu kembali. ERT melompati semua itu, dan dengan begitu ia menjawab pertanyaan yang tidak bisa dijawab instrumen akustik mana pun: bukan cuma di mana letak sebuah batas lingkungan, tapi jenis air apa yang berada di masing-masing sisinya. Untuk studi akuifer pesisir, pemetaan groundwater discharge, dan lokasi-lokasi yang tertutup gas sehingga data akustik saja gelap total, resistivitas bukan sekadar pengganti perangkat akustik — ia benar-benar lensa berbeda untuk memandang dasar laut yang sama.
Referensi
- SEG Wiki, "Electric Resistivity Surveys," https://wiki.seg.org/wiki/Electric_resistivity_surveys
- U.S. EPA, "Electrical Resistivity," https://www.epa.gov/environmental-geophysics/electrical-resistivity
- "Combined Inversion of Land and Marine Electrical Resistivity Tomography for Submarine Groundwater Discharge and Saltwater Intrusion Characterization," Geophysical Research Letters, https://agupubs.onlinelibrary.wiley.com/doi/full/10.1029/2019GL085877
- "Spatial and Seasonal Fluctuations in Fresh Submarine Groundwater Discharge Revealed by Marine Continuous Resistivity Profiling," Scientific Reports, https://www.nature.com/articles/s41598-024-75984-z
- U.S. Geological Survey, "Marine Electrical Resistivity Imaging of Submarine Groundwater Discharge: Sensitivity Analysis and Application in Waquoit Bay, Massachusetts, USA," https://pubs.usgs.gov/publication/70193766
- "Combining Resistivity and Frequency Domain Electromagnetic Methods to Investigate Submarine Groundwater Discharge in the Littoral Zone," Hydrology and Earth System Sciences, https://hess.copernicus.org/articles/24/3539/2020/
