Hidrografi
Survei Batimetri Sungai dan Danau
Ketika orang membayangkan survei batimetri, yang terlintas biasanya kapal survei, laut lepas, dan multibeam echosounder yang menyapu dasar laut. Padahal sebagian besar pekerjaan batimetri di dunia justru berlangsung jauh dari garis pantai — di waduk air minum, bendungan PLTA, dan sungai. Pertanyaan yang dijawab di sana sama seriusnya: berapa sebenarnya kapasitas tampung waduk ini sekarang, atau apakah sedimentasi di bendungan tertentu berjalan lebih cepat dari perkiraan? Hanya saja, karakter air itu sendiri memaksa pendekatan survei yang jauh berbeda.
Mengapa Perairan Darat Butuh Pendekatan Survei Tersendiri

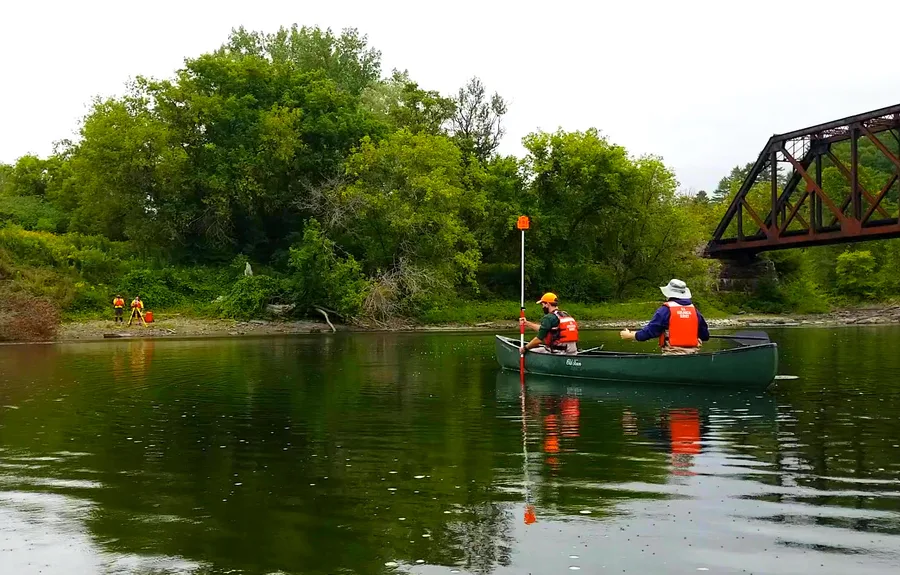

Sungai atau lengan kecil sebuah waduk bisa jadi terlalu dangkal, terlalu sempit, atau terlalu dipenuhi vegetasi air untuk didekati dengan kapal survei sekelas lepas pantai. Karena itu, pekerjaan survei darat dibangun di atas kenyataan tersebut: multibeam dan single-beam echosounder tetap jadi alat utama, tapi dipasang pada platform yang jauh lebih kecil — kano kargo sepanjang 18 kaki untuk teluk sempit, kapal berkabin 22 kaki untuk perairan waduk yang terbuka, atau, di tempat yang bahkan kano pun tak sanggup masuk, sebuah unmanned surface vehicle (USV) yang bisa dibawa dengan tangan. HyDrone-RCV, misalnya, adalah katamaran kendali jarak jauh yang ringkas, dengan jangkauan kontrol sekitar 2 kilometer dan daya jelajah lebih dari empat mil dalam sekali pengisian baterai — dirancang khusus untuk membawa echosounder kecil masuk ke perairan yang tak aman diarungi orang maupun dilalui kapal. Dipadukan dengan single-beam portabel seperti HydroLite-TM Plus — sounder 200 kHz dengan akurasi kedalaman 1 cm atau 0,1% pada rentang 0,3 hingga 75 meter — kru dua orang saja sudah bisa mensurvei danau yang tercemar, kanal irigasi yang sempit, atau sungai dengan akses tepian yang sulit, tanpa perlu seorang pun turun ke air.
Vegetasi air adalah kerumitan yang terus berulang dan nyaris tak punya padanan di laut. Pertumbuhan gulma air yang lebat di musim panas bisa mengacaukan algoritma deteksi dasar pada echosounder, sehingga surveyor sering harus menyesuaikan jadwal kerja lapangan dengan siklus tumbuhnya vegetasi musiman, atau menerima kenyataan bahwa data yang diambil saat vegetasi sedang lebat akan lebih berisik. Untuk badan air yang benar-benar tak bisa didekati kapal jenis apa pun, sejumlah program riset bahkan sudah melangkah lebih jauh: menambatkan unit sonar kecil di bawah unmanned aerial vehicle (UAV, atau drone). Metode ini terbukti mampu mencapai akurasi kedalaman sekitar 2,1% pada perairan sedalam hingga 35 meter, tanpa satu pun bagian wahana yang menyentuh air.
Persoalan Datum Vertikal
Hidrografi di laut punya penstabil alami yang sangat besar: laut itu sendiri. Berkat itu, datum pasang surut seperti mean lower low water atau mean sea level bisa dihitung dengan cukup akurat dari rekaman tide gauge bertahun-tahun. Perairan darat tidak punya keistimewaan semacam ini. Danau atau waduk tak memiliki laut yang menjaga permukaannya tetap stabil, sehingga muka air yang jadi acuan pengukuran surveyor bisa berubah sampai beberapa meter antara musim hujan dan musim kemarau — bahkan bisa berubah dari satu kali pelepasan air PLTA ke pelepasan berikutnya.
Solusinya adalah keluarga referensi vertikal yang sama sekali berbeda. Alih-alih datum pasang surut, survei darat bekerja dengan istilah seperti Full Pool Level, Minimum Regulated Pool, atau Low Water Reference Plane — elevasi yang diikat pada aturan operasional waduk itu sendiri, bukan pada siklus pasang surut. Konvensi umum untuk datum peta non-tidal adalah menetapkannya cukup rendah sehingga muka air berada di atasnya sekitar 95% dari waktu, dengan panduan bahwa rata-rata harian jarang boleh turun lebih dari sekitar 0,2 meter di bawah referensi itu selama musim navigasi. Salah memilih datum di sini bukan sekadar menggeser angka di peta — ini mengubah berapa besar kapasitas tampung yang tercatat di atas kertas, dan angka itulah yang justru menjadi alasan utama banyak survei semacam ini dilakukan.
Untuk Apa Sebenarnya Survei Ini Dilakukan
Survei USGS tahun 2019-2020 terhadap dua belas danau pemasok air minum di Missouri barat laut memberi gambaran jelas soal apa yang sebenarnya ingin dijawab oleh data batimetri darat. Tim surveyor memasang multibeam di kapal berkabin 22 kaki maupun kano kargo 18 kaki, dilengkapi data ADCP dari kapal kendali jarak jauh untuk area yang terlalu dangkal bagi kapal berawak. Setelah dibandingkan dengan data historis, keenam danau yang pernah disurvei sebelumnya sama-sama menunjukkan penurunan kapasitas yang terukur — mulai dari yang relatif kecil, 0,8% di Lake Viking, sampai yang mencolok, 21,4% di Middle Fork Grand River Reservoir. Laju sedimentasi di sebagian besar danau berkisar antara 0,54 dan 4,19 acre-feet per tahun, tapi akumulasi sedimen di Lake Viking yang mencapai 14,9 acre-feet per tahun justru terasa janggal karena tidak sebanding dengan penurunan kapasitasnya yang kecil — selisih ini oleh tim survei dikaitkan dengan aktivitas pengerukan yang terlihat sendiri di data batimetrinya.
Studi kasus tahun 2022 di Waduk Meka, wilayah Oromia, Ethiopia, menunjukkan betapa ekstrem angka-angka ini bisa terjadi di daerah tangkapan air yang padat pertanian. Tim survei mengumpulkan 3.025 titik kedalaman dengan spasi horizontal 10 meter, lalu membandingkan kondisi waduk dengan baseline konstruksinya pada 2007. Kapasitas tampung efektif waduk di atas lapisan lumpur yang terendap ternyata sudah turun menjadi 9.276.000 meter kubik, dari kapasitas awal 119.960.000 meter kubik — kehilangan sebesar 17,86%, atau sekitar 2,4 juta meter kubik sedimen, hanya dalam lima belas tahun. Dengan lahan pertanian yang diperkirakan menutupi 75% daerah tangkapan air dan aktivitas bertani yang terus merambah zona penyangga, studi ini memproyeksikan bahwa waduk bisa mencapai separuh dari sisa umur pakainya dalam 42 tahun ke depan jika laju sedimentasi terus berlanjut seperti yang teramati — sebuah kekhawatiran serius bagi sekitar 150.000 penduduk Kota Nekemte yang bergantung pada waduk ini untuk pasokan air mereka.
Badan Air Kecil, Kaidah yang Sama Ketatnya
Baik danau-danau di Missouri maupun Waduk Meka sama sekali tidak menyerupai lokasi survei lepas pantai — tak ada kapal yang panjangnya lebih dari beberapa meter, tak ada gelombang, tak ada koreksi pasang surut. Tapi pertanyaan yang dijawab oleh survei-survei itu — berapa sisa kapasitas waduk ini sebenarnya, dan seberapa cepat angka itu berubah — punya bobot yang sama persis dengan apa pun yang diukur di laut, karena air minum sebuah kota, margin tampungan banjir sebuah bendungan, atau kapasitas pembangkit sebuah PLTA sama-sama bergantung pada jawaban itu. Instrumennya memang mengecil menyesuaikan ukuran air, datumnya dibangun ulang mengikuti elevasi kolam dan bukan pasang surut, tapi disiplin dasarnya tidak berubah sama sekali: ukur dengan cermat, ikat pada referensi yang benar, dan ulangi sesuai jadwal yang bisa menangkap perubahan sebelum ia berubah jadi krisis.
Referensi
- USGS, "Bathymetric Contour Maps, Surface Area and Capacity Tables, and Bathymetric Change Maps for Selected Water-Supply Lakes in Northwestern Missouri, 2019 and 2020," https://pubs.usgs.gov/publication/sim3486/full
- Assessment of the Impact of Agricultural Activity on Siltation of Meka Dam Reservoir in the Chancho Catchment Using Bathymetric Survey and GIS, Ethiopia Oromia Region Nekemte, International Journal of Engineering Management, https://www.sciencepublishinggroup.com/article/10.11648/j.ijem.20250902.12
- Technical Note: Bathymetry Observations of Inland Water Bodies Using a Tethered Single-Beam Sonar Controlled by an Unmanned Aerial Vehicle, Hydrology and Earth System Sciences (HESS), https://hess.copernicus.org/articles/22/4165/2018/
- Seafloor Systems, "HyDrone-RCV Portable, Remote Control Survey Boat," https://www.seafloorsystems.com/hydrone
- Seafloor Systems, "HydroLite-TM Plus Single-Frequency Echosounder Kit," https://www.seafloorsystems.com/singlebeam
- U.S. Army Corps of Engineers, EC 1110-2-6070, https://planning.erdc.dren.mil/toolbox/library/ECs/EC1110-2-6070_1Jul2009.pdf
- NOAA, "Tidal Datums and Their Applications," https://tidesandcurrents.noaa.gov/publications/tidal_datums_and_their_applications.pdf
