Teknologi Survei Laut
Sistem Positioning dalam Survei Laut: Dari Satelit GPS hingga Transponder Dasar Laut
Semua perangkat canggih di laut memiliki satu titik kritis yang sama: rekaman citra side-scan, visualisasi kedalaman multibeam, hingga anomali magnetometer tidak akan berarti apa-apa jika tidak tahu di mana data tersebut diambil. Memiliki visualisasi dasar laut yang tajam namun salah titik koordinat justru berbahaya bagi kelangsungan proyek. Di sinilah positioning bekerja sebagai fondasi absolut yang memastikan seluruh rangkaian data survei dapat dipertanggungjawabkan dan aman dieksekusi. Dalam aplikasinya, penentuan koordinat ini menghadapi dua tantangan rekayasa yang mekanismenya berbeda 180 derajat. Strategi pencatatan posisi akan berubah total tergantung pada koridor operasional objek yang Anda sasar—apakah unit tersebut bergerak bebas mengapung di atas permukaan air atau beroperasi jauh di dalam kegelapan bawah laut.
Dua Masalah Positioning, Satu Tujuan
Untuk area di atas permukaan, urusan navigasi sebenarnya sudah bukan masalah besar. Perangkat GNSS di atas kapal survei mampu mengunci posisi koordinat secara instan dari jaringan satelit di hampir seluruh belahan samudra. Tantangan sesungguhnya baru dimulai saat masuk ke bawah air; sinyal radio satelit tersebut mendadak tidak berguna karena karakteristik fisik air laut langsung menyerap dan memutus energinya hanya dalam jarak beberapa meter saja. Agar pergerakan ROV, AUV, penyelam, hingga transponder dasar laut tetap terpantau, kita harus beralih ke media lain. Berdasarkan hukum fisika, satu-satunya sinyal yang sanggup merambat jauh secara andal di dalam air adalah gelombang suara. Keterbatasan alamiah inilah yang memaksa manajemen operasional positioning laut terbagi menjadi dua kompartemen teknologi yang terpisah total: sistem berbasis satelit untuk memantau area di atas permukaan, dan sistem ranging akustik untuk mengamankan data di bawahnya.
Bagaimana Positioning Akustik Bekerja
Sistem positioning akustik bawah air terbagi jadi tiga kelas, dibedakan dari jarak antar-transduser referensinya. Long baseline (LBL) mengandalkan tiga atau lebih beacon transponder yang dipasang tetap di dasar laut pada koordinat yang sudah diketahui presisi—sebuah interrogator di objek yang dilacak mengukur jarak ke tiap beacon, dan titik potong dari jarak-jarak itu menghasilkan posisi. Karena transponder referensinya berada dalam kerangka acuan yang sama dengan lokasi kerja dan tidak perlu melewati jalur akustik panjang menuju permukaan laut yang bergoyang, LBL jadi yang paling akurat di antara ketiganya—umumnya lebih baik dari 1 meter, bahkan bisa sampai level sentimeter pada setup jarak dekat yang menguntungkan. Short baseline (SBL) memakai prinsip triangulasi yang sama, tapi dengan tiga atau lebih transduser yang dikabel ke satu kotak kontrol (biasanya dipasang di lambung kapal), menukar sedikit akurasi demi kemudahan tanpa perlu memasang array di dasar laut. Ultra-short baseline (USBL) melangkah lebih jauh lagi: satu array transduser yang ringkas—biasanya sekitar 10 cm lebarnya—mengukur jarak sekaligus sudut pergeseran fase ke transponder bawah air, dari satu titik pemasangan saja, biasanya tiang di bawah kapal survei. USBL jauh lebih cepat dimobilisasi, makanya jadi pilihan default untuk melacak ROV, AUV, dan penyelam selama pekerjaan survei dan inspeksi rutin—tapi konsekuensinya, resolusi sudutnya yang tetap membuat kesalahan posisi absolut makin besar seiring makin jauhnya target dari kapal.
Dari Kapal Selam Berbasis Doppler ke Survei Level Sentimeter

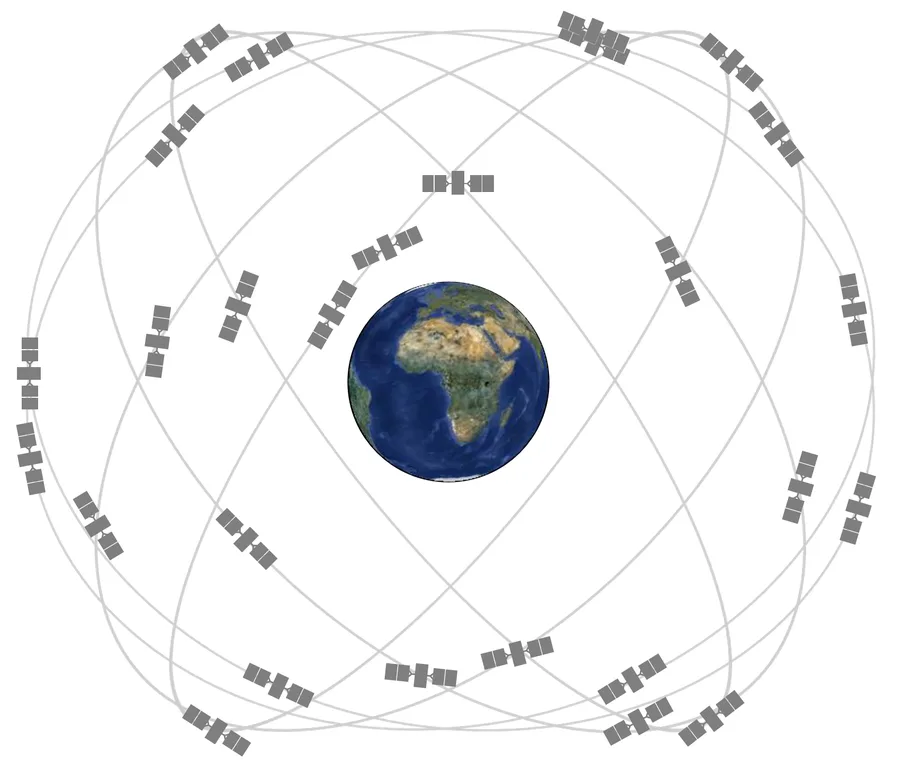

Positioning satelit bermula pada 1957, ketika ilmuwan Amerika yang melacak sinyal radio Sputnik menyadari frekuensinya bergeser secara teratur saat satelit mendekat lalu menjauh—efek Doppler. Angkatan Laut AS mengubah pengamatan itu menjadi Transit, sistem navigasi satelit pertama, yang dikembangkan khusus untuk memperbarui panduan inersia kapal selam rudal balistik Polaris di antara penyelaman. Transit 1B mencapai orbit pada 13 April 1960; sistemnya mulai beroperasi di Angkatan Laut pada 1964 dan mencapai konstelasi penuh 36 satelit pada 1968, meski hanya bisa memberi satu fix posisi kira-kira sekali sejam. GPS menggantikannya dengan cakupan real-time yang kontinu: satelit Block-I pertama, Navstar 1, diluncurkan pada 22 Februari 1978, konstelasi penuh 24 satelit tercapai pada Desember 1993, dan status operasional penuh (Full Operational Capability) diumumkan pada 27 April 1995. Fitur degradasi sinyal yang disengaja bernama Selective Availability—yang membatasi akurasi sipil hanya sekitar 100 meter—dimatikan lewat perintah presiden pada 1 Mei 2000, langsung meningkatkan akurasi GPS sipil satu tingkat besaran dalam semalam. Transit sendiri dipensiunkan pada 1996, tugasnya diambil alih sepenuhnya oleh sistem yang justru terinspirasi darinya.
Sisi bawah air dari cerita ini dimulai dengan cukup kelam: sebuah bencana kapal selam. Ketika USS Thresher hilang pada 10 April 1963 di kedalaman 2.560 meter, kapal riset oseanografi USNS Mizar dilengkapi sistem akustik short baseline untuk memandu bathyscaphe Trieste ke lokasi bangkai kapal—salah satu penggunaan operasional positioning akustik bawah air paling awal yang tercatat. Teknologinya waktu itu masih mentah: dari sepuluh penyelaman pencarian, kru cuma berhasil melakukan kontak visual sekali. Setelah itu, teknologi ini berkembang cepat. Positioning akustik membantu menemukan bom nuklir yang hilang di lepas pantai Spanyol setelah kecelakaan pesawat B-52 dekat Palomares pada 1966, dan sepanjang 1970-an, eksplorasi migas lepas pantai di perairan yang makin dalam menuntut positioning bawah air yang lebih baik untuk menempatkan drill string dan peralatan konstruksi tepat di titik yang sudah ditentukan survei seismik. Sistem USBL komersial, termasuk produk awal Sonardyne, muncul di akhir 1980-an dan awal 1990-an, dan pada 1998 positioning LBL sudah cukup presisi untuk memandu pencarian kapal selam Jepang I-52 di kedalaman 5.240 meter.
Presisi Modern: RTK, PPP, dan GNSS/INS

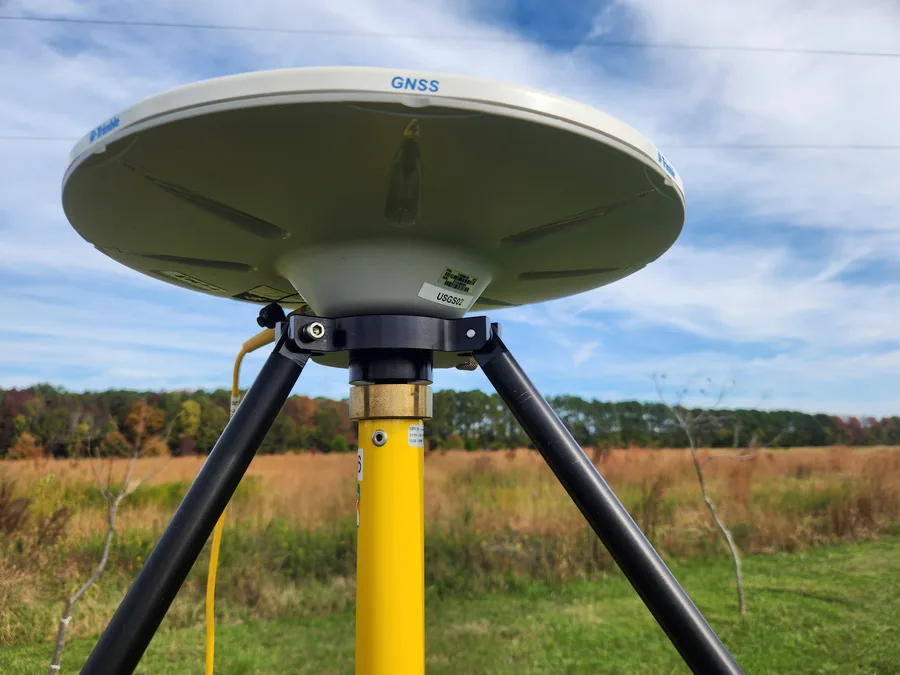

GNSS mentah saja hanya akurat sampai beberapa meter—jauh dari cukup untuk pekerjaan hidrografi. Koreksi Real-Time Kinematic (RTK), yang membandingkan sinyal GNSS kapal dengan stasiun referensi tetap di dekatnya, menutup celah itu secara drastis: koordinat hasil RTK single-baseline terbukti cocok dengan solusi relatif sampai 7 cm atau lebih baik. U.S. Army Corps of Engineers mengadopsi teknologi ini sejak dini—surveyor Brian Shannon membangun jaringan RTK permanen pertama untuk Distrik Jacksonville milik Corps pada 1997, dipakai untuk memposisikan kapal secara horizontal dan mengukur elevasi permukaan air di alur masuk Kings Bay, dan pada 1998 hampir seluruh armada survei Corps sudah beralih ke sistem ini. Di tempat yang tidak memungkinkan pemasangan stasiun referensi tetap, Precise Point Positioning (PPP) jadi alternatif: teknik ini memberi fix presisi tinggi dari satu penerima saja, memakai koreksi orbit dan clock satelit yang presisi alih-alih stasiun basis lokal, dengan konsekuensi waktu konvergensi yang lebih lama. PPP real-time yang disuplai International GNSS Service sudah dipakai untuk menghasilkan data pasang surut dan muka air presisi sentimeter secara kontinu, langsung dari buoy GNSS terapung—pendekatan yang perlahan menggantikan infrastruktur tide gauge tradisional dalam survei lepas pantai, karena tinggi ellipsoidal yang dilaporkan penerima GNSS bisa langsung diikat ke datum vertikal tanpa perlu tide gauge di darat sama sekali.
Penyempurnaan yang lebih baru adalah integrasi yang lebih erat antara GNSS dan sistem navigasi inersia (INS), yang mengisi posisi dan attitude selama celah sinyal singkat yang pasti dialami kapal survei. Sebuah studi 2024 di jurnal Sensors menguji unit GNSS/INS Ellipse-D di atas unmanned surface vessel bernama HydroDron di Danau Kłodno, Polandia, menjalankan empat pola survei terpisah selama sekitar 13.665 titik data yang tercatat. Bahkan dengan celah jangkauan jaringan seluler yang membuat 30–40% pembacaan jatuh ke mode differential alih-alih RTK penuh, sistem ini tetap menjaga akurasi horizontal 2D (R95) antara 0,877 dan 0,941 meter, dengan kesalahan pitch dan roll sekitar 0,06° di mode RTK dan sekitar 0,2° di mode differential—dengan nyaman memenuhi persyaratan semua order survei IHO, dari Exclusive Order sampai Order 2. Pasangan GNSS/INS yang sama inilah yang akhirnya memberi koreksi heave, pitch, roll, dan heading yang dibutuhkan multibeam echosounder saat patch test-nya sendiri—positioning dan batimetri sebenarnya bukan dua disiplin terpisah dalam praktiknya, melainkan satu rantai pengukuran yang menyambung terus.
Di Mana Positioning Bertemu dengan Instrumen Survei
Setiap instrumen akustik survei laut bersandar pada salah satu lapisan positioning ini untuk bisa berguna sama sekali. Sonograf side-scan atau profil sub-bottom cuma bisa dipercaya sejauh solusi GNSS/INS yang men-georeferensi towfish di belakang kapal. Patch test multibeam echosounder ada justru untuk mencocokkan berkas sonar dengan attitude kapal hasil GNSS dan INS. Positioning bawah air melakukan pekerjaan setara untuk apa pun yang meninggalkan kapal sepenuhnya: USBL jadi cara standar untuk melacak ROV atau penyelam yang mendatangi kembali anomali magnetik yang ditandai selama survei UXO, dan LBL berperan di mana pun AUV atau ROV butuh posisi level sentimeter sepanjang inspeksi pipa atau kabel yang panjang, tanpa bergantung pada jarak dari kapal pendukung. Kapal konstruksi lepas pantai yang menjalankan dynamic positioning—mempertahankan posisi di atas wellhead atau lokasi fondasi turbin angin selama instalasi—bergantung pada input RTK/GNSS dan referensi akustik yang persis sama seperti yang dijelaskan di atas, hanya saja terhubung ke loop kontrol, bukan ke log survei.
Standar: Positioning di dalam IHO S-44
Standar IHO S-44, yang banyak dirujuk untuk cakupan batimetri dan persyaratan akurasi kedalamannya, memperlakukan positioning dengan keseriusan yang sama lewat metrik bernama Total Horizontal Uncertainty (THU)—satu nilai dua dimensi yang dinyatakan pada tingkat kepercayaan 95%, merangkum semua sumber kesalahan horizontal yang berkontribusi. Yang krusial, S-44 mensyaratkan bahwa ketika peralatan tambahan dipakai untuk menentukan atau memperbaiki posisi platform survei—penerima GNSS, layanan koreksi RTK, INS—ketidakpastian sisa dari peralatan itu sendiri harus ikut dimasukkan ke perhitungan THU, bukan diasumsikan tidak ada. Sebuah survei tidak otomatis memenuhi order IHO tertentu hanya karena echosounder-nya akurat; rantai positioning yang men-georeferensi setiap sounding juga harus memenuhi ambang yang sama.
Kesimpulan
Ber evolusi dari pelacakan satelit era Perang Dingin hingga adopsi jaringan RTK tingkat sentimeter dan buoy GNSS modern yang mengefisiensikan penggunaan tide gauge, teknologi positioning diam-diam bertindak sebagai pilar utama penopang seluruh instrumen survei laut lainnya. Kualitas citra side-scan, peta batimetri, anomali magnetik, hingga peta geohazard sepenuhnya bergantung pada akurasi posisi geografisnya. Menjamin ketepatan koordinat di permukaan dan bawah air bukanlah sekadar formalitas survei, melainkan aspek fundamental yang membuat seluruh hasil data Anda menjadi valid dan bermakna.
Referensi
- Specht, M. (2024) — Testing and Analysis of Selected Navigation Parameters of the GNSS/INS System for USV Path Localization during Inland Hydrographic Surveys, Sensors, Vol. 24, No. 8, Article 2418
- Sensors (2020) — Evaluation of Real-Time PPP-Based Tide Measurement Using IGS Real-Time Service, Sensors, Vol. 20, No. 10, Article 2968
- Journal of Geodesy (2025) — Depth Modernization by Integrating Mean Sea Surface Model, Ocean Tide Model, and Precise Ship Positioning
- Scientific Reports (2024) — Comparison of the Vertical Accuracy of Satellite-Based Correction Service and the PPK GNSS Method for Obtaining Sensor Positions on a Multibeam Bathymetric Survey
- Wikipedia — Underwater Acoustic Positioning System; Transit (satellite); Global Positioning System; Trieste (bathyscaphe); USS Thresher (SSN-593)
- The American Surveyor — History of RTK, Part 4: Birth of a Utility
- GPS.gov — GPS Image Library
- USGS — GNSS Receiver for Monitoring Land Motion
- International Hydrographic Organization — S-44 Standards for Hydrographic Surveys
