Kecepatan Suara dalam Batimetri: Angka yang Menentukan Akurasi Setiap Pengukuran Kedalaman
Echosounder sebenarnya tidak pernah mengukur kedalaman secara langsung. Yang benar-benar diukur adalah waktu—berapa lama pulsa suara butuh untuk merambat turun ke dasar laut lalu kembali ke permukaan. Kedalaman dihitung dari waktu itu lewat satu hubungan yang kelihatannya sederhana: D = v·t/2, dengan v adalah kecepatan suara di kolom air. Kalau angka v ini salah, semua kedalaman yang dilaporkan instrumen ikut salah dalam proporsi yang kurang lebih sama, sehebat apa pun *transducer*-nya atau semahal apa pun sistemnya.
Bagaimana Kedalaman Sebenarnya Dihitung
Setiap echosounder, mulai dari satu *transducer* tunggal yang menghadap lurus ke bawah sampai array multibeam dengan swath lebar, bekerja dengan prinsip dasar yang sama: kirim pulsa suara ke arah dasar laut, ukur berapa lama gemanya kembali, lalu kalikan waktu tempuh itu dengan kecepatan suara untuk dapat jarak. Dibagi dua karena suaranya harus menempuh perjalanan pergi-pulang, dan jadilah rumus yang selalu jadi pembuka setiap buku teks hidrografi: D = v·t/2. Waktu tempuh yang diukur instrumen sudah sangat presisi—elektronik modern bisa membaca sampai pecahan milidetik. Yang selalu jadi titik lemah dalam persamaan itu bukan jamnya. Melainkan v-nya.
Fisika di Baliknya: Mengapa Suara Tidak Merambat pada Satu Kecepatan Tetap di Bawah Air
Kecepatan suara di air laut ditentukan oleh tiga variabel yang bekerja bersamaan: suhu, salinitas, dan tekanan. Air yang lebih hangat menghantarkan suara lebih cepat, jadi dekat permukaan yang dihangatkan matahari, kecepatan suara biasanya berada di titik tertingginya. Turun melewati termoklin—lapisan tempat suhu menurun cepat seiring kedalaman—kecepatan suara ikut turun, mencapai titik minimum beberapa ratus meter di bawah permukaan di sebagian besar laut terbuka. Di bawah titik itu, suhu sudah relatif berhenti berubah banyak, tapi tekanan terus meningkat, dan tekanan yang naik ini mendorong kecepatan suara naik lagi sampai ke dasar laut. Salinitas juga berperan, meski lebih kecil, ikut menaikkan kecepatan suara seiring bertambahnya kadar garam. Karena ketiga variabel ini terus berubah seiring kedalaman, memplot kecepatan suara terhadap kedalaman di satu lokasi menghasilkan kurva seperti pada Gambar 1—sebuah profil kecepatan suara yang unik untuk tempat dan momen itu, dan inilah alasan mengapa satu angka kecepatan yang diasumsikan untuk seluruh area survei jarang cukup akurat.
Dari Fisika ke Rumus: Menghitung Kecepatan Suara
Mengubah pembacaan suhu, salinitas, dan tekanan jadi angka kecepatan suara sesungguhnya punya sejarah riset yang panjang. Wilson (1960) menghasilkan persamaan empiris pertama yang banyak dipakai, dibangun dari 581 pengukuran kecepatan suara pada lima belas suhu, delapan tekanan, dan lima salinitas berbeda, lalu dirangkum jadi hubungan 22 koefisien dengan akurasi sekitar 0,3 m/s. Chen dan Millero (1977) menyempurnakan pengukuran itu pada rentang tekanan dan salinitas tinggi yang relevan untuk laut dalam, dan hasil mereka jadi dasar algoritma UNESCO yang sampai sekarang masih diperlakukan sebagai standar acuan internasional. Untuk situasi yang cukup dengan perhitungan lebih sederhana, Mackenzie (1981) menerbitkan persamaan sembilan-suku yang cukup ringkas untuk dijalankan di kalkulator saku, berlaku untuk suhu 2–30°C, salinitas 25–40 per mil, dan kedalaman 0 sampai 8.000 m:
c = 1448,96 + 4,591T − 0,05304T² + 0,0002374T³ + 1,340(S−35) + 0,0163D + 0,0000001675D² − 0,01025T(S−35) − 0,0000000000007139TD³
dengan c adalah kecepatan suara dalam m/s, T suhu dalam °C, S salinitas dalam per mil, dan D kedalaman dalam meter. Semua persamaan ini bukan turunan teoretis dari prinsip dasar—melainkan hasil fitting empiris atas data yang diukur dengan susah payah, dan justru karena itulah data masukannya (suhu, salinitas, kedalaman) harus akurat supaya hasilnya benar-benar berarti.
Mengukurnya di Lapangan: Cast, Probe, dan Sensor Real-Time
Dalam praktiknya, surveyor mendapatkan profil kecepatan suara lewat salah satu dari dua cara. CTD atau *sound velocimeter* khusus diturunkan lewat kolom air pakai winch, mencatat suhu, salinitas (atau konduktivitas), dan tekanan pada interval kedalaman yang rapat selama turun—sebuah *cast* yang biasanya mengharuskan kapal berhenti atau melambat hampir diam, memakan waktu sekitar setengah jam tergantung kedalaman perairan. Di situasi yang tidak memungkinkan kapal berhenti, *moving vessel profiler* (MVP) memakai badan yang jatuh bebas dikontrol winch, bisa diturunkan dan ditarik kembali sementara kapal tetap bergerak, mengulang *cast* kira-kira tiap 30 menit tanpa perlu berhenti penuh tiap kali. Karena kondisi air bisa berubah cukup berarti dalam satu hari kerja saja, kecepatan suara biasanya diukur ulang beberapa kali sepanjang survei, bukan hanya sekali di awal. Selain *cast* kedalaman penuh, banyak sistem juga membawa *surface sound velocity sensor* (SVS) yang dipasang di atau dekat kepala *transducer*, memberi nilai dekat-permukaan yang terus diperbarui secara real-time untuk perhitungan pengarahan berkas—pelengkap, bukan pengganti, dari *cast* profil yang lebih dalam. Instrumen-instrumen ini sendiri butuh kalibrasi ulang berkala, biasanya diperiksa di tangki air tawar terkontrol tempat akurasinya bisa diverifikasi sampai sekitar 0,02 m/s, jauh lebih presisi dibanding yang bisa dicapai lewat pengujian di air laut.
Apa yang Terjadi Kalau Angkanya Salah: Error Refraksi

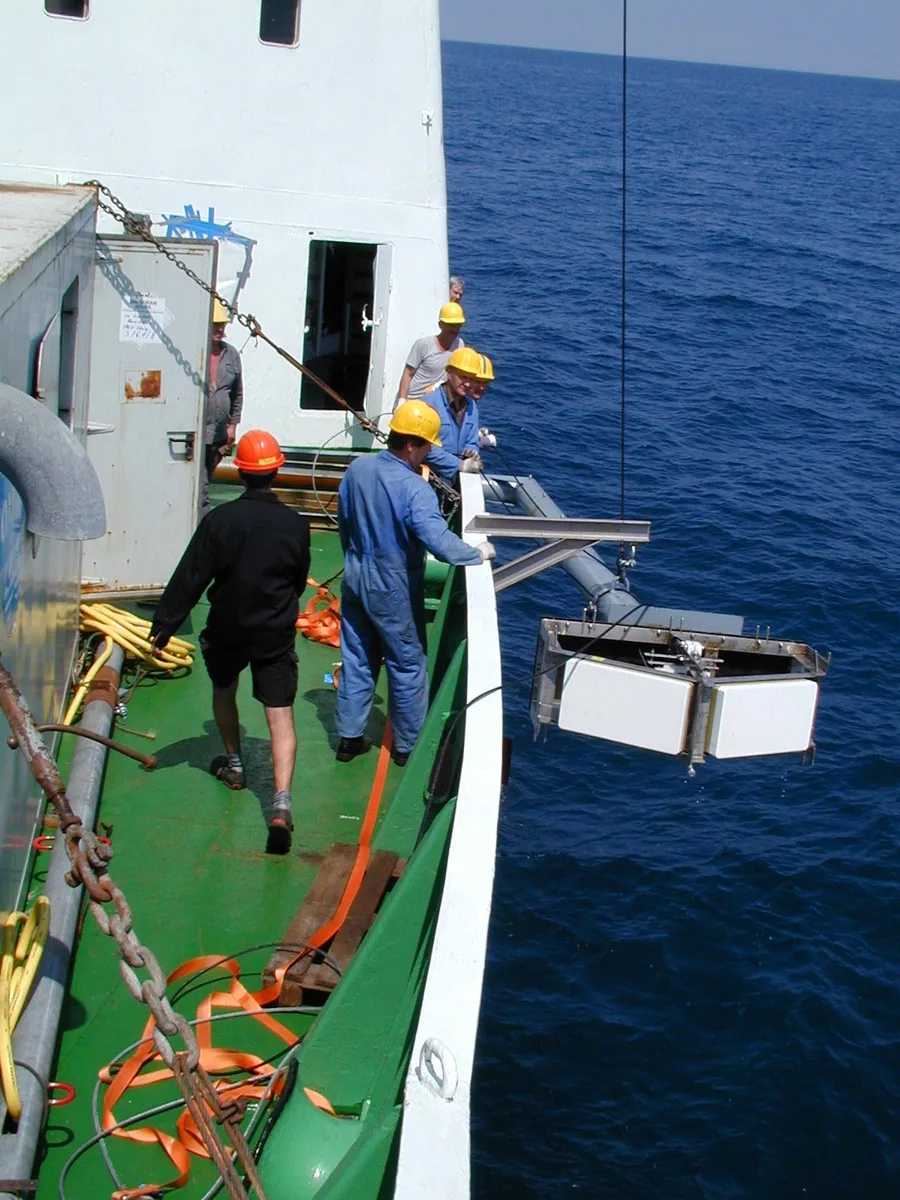

Echosounder yang menghadap lurus ke bawah dan echosounder yang mengarahkan berkas ke sudut lebar terkena dampak error kecepatan suara dengan cara yang sangat berbeda. Satu berkas tunggal yang hampir vertikal nyaris tidak membelok meski kecepatan yang diasumsikan sedikit meleset, karena error panjang lintasan maupun error sudutnya sama-sama kecil. Sistem multibeam yang mengirim puluhan berkas melintasi swath lebar tidak seberuntung itu: suara membelok setiap kali melintasi batas antara lapisan dengan kecepatan berbeda—prinsip fisika yang sama yang membelokkan cahaya saat masuk dari udara ke air—dan makin jauh sebuah berkas menempuh jarak dari titik nadir, makin besar pembelokan itu terakumulasi. Kalau nilai kecepatan suara yang dipakai saat pengolahan lebih tinggi dari kondisi air sebenarnya, berkas-berkas terluar jadi bergeser ke atas relatif terhadap pusatnya, membuat swath melengkung ke bentuk yang oleh surveyor disebut "smile". Kalau nilai yang diasumsikan terlalu rendah, berkas-berkas terluar melengkung ke arah sebaliknya, menghasilkan "frown". Keduanya adalah artefak sistematis, bukan acak—muncul konsisten di sepanjang satu lintasan swath dan bisa disalahartikan sebagai tekstur dasar laut yang sesungguhnya kalau error kecepatan di baliknya tidak ditangkap dan dikoreksi saat pengolahan data.
Standar: Kecepatan Suara di dalam IHO S-44
Standar S-44 dari International Hydrographic Organization menetapkan batas maksimum Total Vertical Uncertainty (TVU) yang boleh dikandung sebuah pengukuran kedalaman pada tingkat kepercayaan 95%, dinyatakan sebagai TVU = ±√(a² + (b·d)²), dengan a adalah suku tetap yang tidak bergantung kedalaman, b·d berskala mengikuti kedalaman air d, dan koefisiennya makin ketat seiring naiknya order survei—secara historis sekitar a = 1,00 m, b = 0,023 untuk survei Order 2 di perairan lebih dalam dan berisiko lebih rendah, sampai a = 0,25 m, b = 0,0075 untuk survei Special Order di area kritis seperti dermaga dan alur pelayaran dengan *underkeel clearance* minim. Error kecepatan suara secara eksplisit jadi salah satu komponen yang berkontribusi dalam anggaran ketidakpastian itu, berdampingan dengan error jarak, error sudut berkas, gerakan kapal (pitch, roll, heave), draft, dan error muka air—itulah sebabnya praktik survei yang sesuai S-44 mensyaratkan kecepatan suara diperiksa beberapa kali sehari, bukan diasumsikan tetap sepanjang durasi survei.
Kesimpulan
Dalam survei hidrografi, kedalaman bukan pernah pembacaan langsung—melainkan hasil perhitungan, dan kecepatan suara adalah asumsi yang tertanam di setiap perhitungan itu. Mahasiswa yang baru belajar batimetri bisa menghafal D = v·t/2 dalam hitungan detik; memahami mengapa v justru bagian tersulit dari persamaan itu untuk didapatkan benar—dan apa yang terjadi pada data kalau angka itu salah—itulah yang sebenarnya membedakan angka kedalaman yang layak dipercaya dari angka yang cuma kelihatan meyakinkan.
Referensi
- Wilson, W.D. (1960) — Equation for the Speed of Sound in Sea Water, Journal of the Acoustical Society of America, 32(10), 1357
- Chen, C-T. & Millero, F.J. (1977) — Speed of Sound in Seawater at High Pressures, Journal of the Acoustical Society of America, 62(5), 1129–1135
- Mackenzie, K.V. (1981) — Nine-Term Equation for Sound Speed in the Oceans, Journal of the Acoustical Society of America, 70(3), 807–812
- International Hydrographic Organization — Standar S-44 untuk Survei Hidrografi (Total Vertical Uncertainty)
- U.S. Geological Survey — Sound Velocity Profiles dari XBT/CTD Casts, USGS Field Activities 2017-001-FA dan 2017-002-FA
- MDPI Energies (2021) — The Importance of Under-Keel Sound Velocity Sensor in Measuring Water Depth with Multibeam Echosounder
- Wikipedia — Sound Speed Profile
- U.S. Geological Survey — CTD Rosette Being Deployed; Deploying Multibeam Sonar
