Teknologi Survei Laut
Aplikasi Sub-Bottom Profiler: Menyingkap Lapisan yang Tak Terlihat di Bawah Dasar Laut
Jika side-scan sonar memetakan objek di permukaan dasar laut, keputusan rekayasa krusial justru menuntut visualisasi bawah permukaan. Data ini mencakup kedalaman penguburan pipa, mitigasi bahaya gas dangkal (shallow gas), hingga kalkulasi ketebalan lapisan sedimen lunak sebelum menyentuh batuan dasar (bedrock). Di sinilah sub-bottom profiler (SBP) bekerja. Instrumen ini mengolah pantulan akustik menjadi citra irisan melintang stratigrafi bawah laut secara mendetail, lapisan demi lapisan.
Bagaimana Sub-Bottom Profiler Bekerja
Sistem ini bekerja dengan memancarkan pulsa suara berfrekuensi rendah hingga menengah secara vertikal lurus ke dasar laut melalui sebuah transduser khusus. Gelombang suara tersebut merambat memotong kolom air hingga menghantam dasar laut. Uniknya, sebagian energi akustik akan langsung memantul kembali sebagai penanda topografi permukaan, sementara sisa energinya akan terus meluncur menembus lapisan-lapisan substrat tanah di bawahnya. Pantulan gelombang kemudian ditangkap oleh transduser yang sama (untuk sistem chirp/pinger) atau lewat hidrofon tarik terpisah (untuk sistem boomer). Data gema ini langsung didigitalkan dan diproses menjadi visualisasi batas-batas lapisan geologi bawah permukaan.
Aturan mutlak akustik tanah selalu berlaku: frekuensi rendah menembus lapisan sedimen lebih dalam dengan resolusi citra yang lebih kasar. Sebaliknya, frekuensi tinggi menyajikan detail lapisan dangkal yang sangat tajam, namun energinya cepat teredam sebelum mencapai area yang dalam. Faktor alam seperti kepadatan sedimen juga memegang kendali besar terhadap kedalaman penetrasi sensor SBP. Kabar baiknya, material dengan butiran halus seperti lapisan lumpur atau pasir halus sangat ramah bagi gelombang akustik, sehingga sinyal dapat merambat jauh lebih dalam untuk memetakan struktur tanah di bawahnya jika dibandingkan dengan formasi material berbutir kasar seperti kerikil.
Empat Jenis Sistem, Empat Karakter Berbeda
Tidak ada satu sistem sub-bottom profiler yang universal untuk semua jenis proyek. Pemilihan tipenya selalu didasarkan pada kompromi (trade-off) antara ketajaman resolusi data dan target kedalaman penetrasi sedimen yang Anda butuhkan.

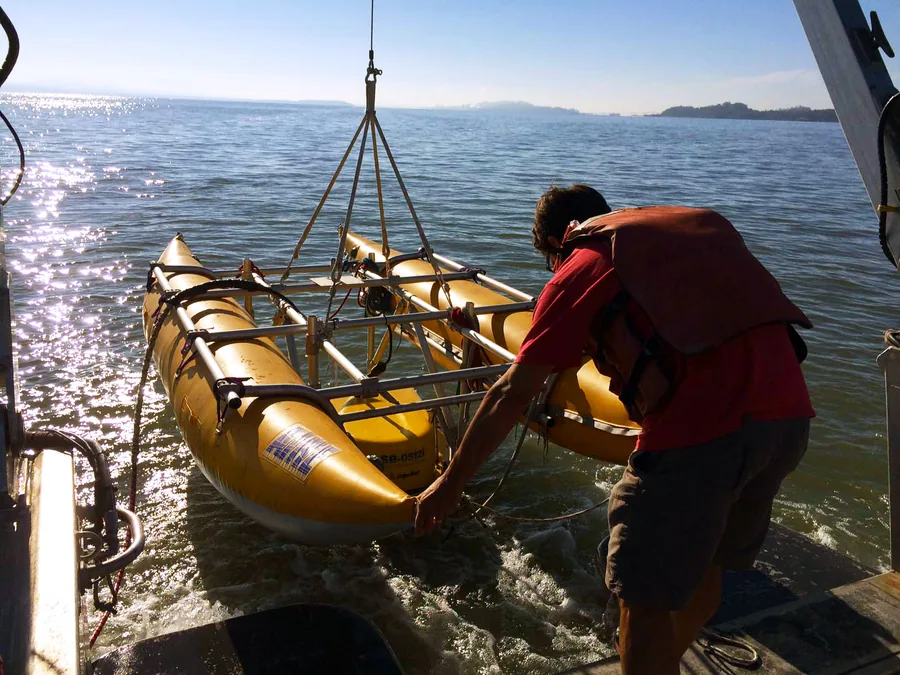

- Chirp — sebuah teknologi yang mengandalkan pancaran pulsa gelombang dengan modulasi frekuensi tersapu (swept frequency). Karakteristik sinyalnya bekerja sangat optimal pada rentang frekuensi standar 2 hingga 18 kHz.Keunggulan utamanya adalah kemampuan menyajikan citra visual beresolusi ultra-tinggi yang sangat detail untuk memetakan beberapa meter lapisan teratas sub-permukaan laut. Namun, sebagai bentuk kompromi fisis, kedalaman penetrasi sedimennya relatif lebih terbatas jika Anda menyandingkannya dengan kemampuan penetrasi dalam milik sistem boomer ataupun sparker.
- Pinger — perangkat andal yang sengaja dikonfigurasi untuk beroperasi pada spektrum frekuensi yang lebih tinggi dengan rentang dinamis antara 2 hingga 20 kHz.Sistem ini umumnya diandalkan untuk memetakan batas horizon geologi pada lapisan sedimen kelas dangkal hingga menengah.
- Boomer — untuk kebutuhan investigasi yang lebih dalam, sistem ini hadir sebagai solusi tangguh. Mengandalkan spektrum frekuensi rendah pada rentang dominan 500 Hz hingga 5 kHz, instrumen ini memanfaatkan perpaduan kumparan induksi dan pelat logam guna melepaskan hantaman pulsa akustik bertenaga besar mencapai 50 hingga 300 joule. Daya tembus alat ini mencapai kedalaman 50 m pada lapisan sedimen berbutir halus, dan menyusut hingga sekitar 25 m ketika menghadapi karakter sedimen berbutir kasar.
- Sparker — instrumen ini bekerja dengan melepaskan letupan percikan listrik yang seketika menguapkan air laut di sekeliling ujung array sensornya, memicu lahirnya gelombang tekanan akustik bertenaga raksasa untuk mengupas tuntas kondisi bawah permukaan.Menggunakan daya ekstrem hingga kisaran 12.000 kJ, sistem ini mampu menyentuh frekuensi rendah hingga 50 Hz dengan daya tembus sedimen mencapai kedalaman 1.000 meter—jauh melampaui kemampuan sistem chirp, pinger, maupun boomer.
Jejak Sejarah: Dari Eksperimen Seismik Pertama ke Chirp Modern
Jauh sebelum industri mengenal istilah sub-bottom profiler, fondasi teknologinya sudah mulai diletakkan sejak seabad lalu. Adalah Kapten Nicholas Heck yang mengembangkan sistem radio acoustic ranging (RAR) sepanjang tahun 1923 hingga 1924. Langkah visioner ini tidak hanya menjadi cikal bakal navigasi elektronik modern, tetapi juga membuka gerbang awal bagi metode penampang refraksi serta refleksi seismik laut dalam. Tonggak utama geofisika laut terjadi pada 1935 saat Dr. Maurice Ewing menggelar uji coba refleksi seismik lepas pantai pertama di dunia menggunakan kapal Oceanographer milik Coast and Geodetic Survey. Eksperimen pionir inilah yang mendasari lahirnya varian sub-bottom profiler modern seperti chirp, boomer, dan sparker yang terus dievolusikan hingga kini.
Aplikasi Utama di Lapangan
Perencanaan rute dan kedalaman penguburan pipa/kabel
Sub-bottom profiler adalah instrumen krusial untuk mengevaluasi geologi bawah permukaan dan ketebalan sedimen. Data ini menjadi panduan utama dalam menentukan jalur pengeboran (drilling) eksplorasi migas serta koridor aman instalasi pipa bawah laut. Melalui pengolahan data SBP, analisis 3D arsitektur sedimen sekaligus mendeteksi objek tertimbun ber-reflektivitas akustik tinggi seperti kabel aktif, pipa eksis, dan bongkahan batu (boulder). Kedalaman daya tembus instrumen ini mampu mencapai rentang 35–50 meter di bawah dasar laut, bergantung pada konfigurasi jenis profiler dan karakteristik mekanis sedimen setempat.
Deteksi gas dangkal dan pockmark
Kandungan gas dalam sedimen menurunkan kecepatan akustik secara drastis, sehingga memicu efek pemudaran sinyal (acoustic blanking) pada data seismik—sebuah anomali khas yang mudah diidentifikasi oleh interpreter berpengalaman. Berbagai investigasi ilmiah di area aktif vulkanik membuktikan adanya hubungan timbal balik yang nyata antara titik pelepasan gas (degassing) dengan pembentukan fitur geologi seperti kawah runtuhan (pockmark) dan jaringan patahan (sesar). Menariknya, struktur morfologi dasar laut ini tidak hanya terbentuk akibat dorongan gas, tetapi juga bertindak sebagai koridor utama yang memengaruhi arah dan jalur migrasi rembesan gas tersebut secara berkelanjutan.
Survei UXO dan investigasi geoteknik
Operasi pembersihan amunisi tak meledak (UXO) menuntut akurasi total lewat kombinasi magnetometer, gradiometer, side-scan sonar, serta sub-bottom profiler (SBP). Mengapa SBP wajib masuk dalam formasi ini? Karena ketika sensor lain hanya mampu memetakan anomali di permukaan, SBP menjadi satu-satunya teknologi yang sanggup menembus sedimen untuk memburu ranjau atau bom tua yang sudah terkubur amblas di bawah dasar laut. Pada audit geoteknik, sub-bottom profiling unggul dalam memetakan pipa, jaringan kabel, jalur parit (trench), kedalaman batuan dasar (bedrock), hingga objek mikro tersembunyi. Metode ini mampu menyusun model stratigrafi secara akurat hingga kedalaman 35 meter, menyesuaikan kondisi geologi setempat.
Investigasi lokasi ladang angin lepas pantai
Studi kasus di Laut Utara membuktikan bahwa pemrosesan data SBP tingkat lanjut mampu mereduksi efek reverberation dasar laut dan mempertegas batas geologi. Kejelasan data ini sangat krusial demi menjamin keselamatan penanaman kabel bawah laut dan penambatan jangkar (anchoring). Meskipun advanced processing memerlukan waktu dan investasi ekstra, benefitnya dalam meminimalkan ketidakpastian proyek serta meningkatkan keterbacaan data jauh melebihi biaya tersebut. Praktik ini menjadi standar bernilai tinggi untuk kesuksesan konstruksi offshore wind farm.
Standar dan Spesifikasi Resolusi
Regulasi survei chirp mewajibkan sistem dengan kemampuan resolusi pemisahan vertikal minimal 0,3 meter. Ambang batas ini krusial agar dua lapisan sedimen tipis yang berhimpitan tetap teridentifikasi terpisah dan tidak kabur atau menyatu pada hasil citra. Penyerahan seluruh data wajib dilengkapi metadata komprehensif yang patuh pada standar IHO. Untuk regulasi internasional, aturan seperti BOEM G&G Guidelines menjadi acuan dalam penyediaan data geofisika, geoteknik, serta geohazard di sektor migas dan energi lepas pantai. Investigasi geoteknik rekonaisans difokuskan untuk menguji strata geologi kunci hasil pemetaan awal survei geofisika. Langkah ini sekaligus memastikan kerapatan data yang optimal guna memprofilkan variabilitas kondisi tapak proyek secara menyeluruh.
Kesimpulan
Jika teknologi side-scan sonar dikerahkan untuk menjawab pertanyaan tentang "apa saja yang terhampar di atas dasar laut", maka sub-bottom profiler (SBP) hadir untuk memecahkan teka-teki yang jauh lebih pelik: "apa yang sebenarnya tersembunyi di balik lapisan tanah tersebut?" Sejak eksperimen refleksi seismik Maurice Ewing pada 1935 hingga sistem chirp resolusi tinggi pada proyek offshore wind farm saat ini, teknologi SBP tetap menjadi metode paling praktis untuk memvalidasi kondisi bawah permukaan. Langkah ini krusial guna mencegah kerugian waktu dan anggaran akibat salah menentukan titik instalasi.
Referensi
- NOAA Ocean Exploration — Sub-Bottom Profiler
- Unique Group — Understanding Sub-Bottom Profilers and Their Applications
- Applied Acoustics — Guide to Sub-Bottom Profiling; Aspect Surveys — Sub Bottom Profiling
- Exail — Operational Efficiency for the Offshore Wind Industry; EarthDoc — INTOG the Unknown: North Sea Case Study
- Defense Advancement — Sub-Bottom Profilers for Military and UXO Detection; iXblue/Exail — Sub Bottom Profilers
- NOAA Ocean Exploration — History Timeline: The Age of Electronics (1923–1945)
- USGS — Example of Chirp Data; Chirp Sub-Bottom Profiler Deployment
- Bureau of Ocean Energy Management (BOEM) — Guidelines for Providing Geophysical, Geotechnical, and Geohazard Information
