Geofisika & Geohazard
Parametrik, Chirp, Boomer, atau Sparker: Memilih Sumber Sub-Bottom Profiler yang Tepat

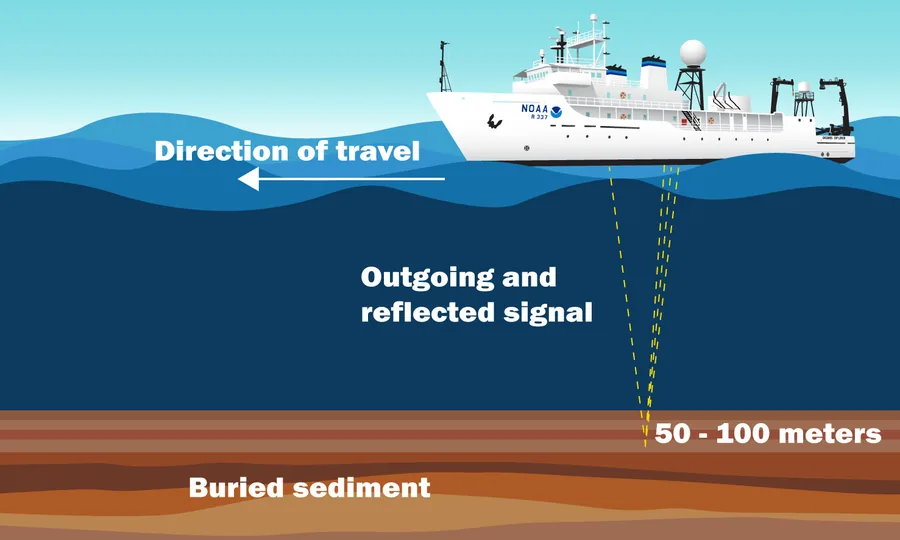

Artikel lain di situs ini sudah memperkenalkan sub-bottom profiler sebagai satu keluarga instrumen — memakai prinsip pantulan yang sama dengan fathometer, hanya saja disetel untuk menembus dasar laut, bukan sekadar mengukur jaraknya. Pada praktiknya, keluarga ini terbagi menjadi empat sumber akustik yang benar-benar berbeda: chirp, boomer, sparker, dan parametrik. Sumber mana yang akhirnya dipakai dalam sebuah survei jarang ditentukan oleh selera semata. Pilihan itu lahir dari kompromi yang cukup keras antara resolusi, daya tembus, dan seberapa banyak data mentah yang benar-benar selamat sampai menjadi penampang yang bersih dan bisa diinterpretasikan.
Empat Sumber, Empat Prinsip Fisika Berbeda

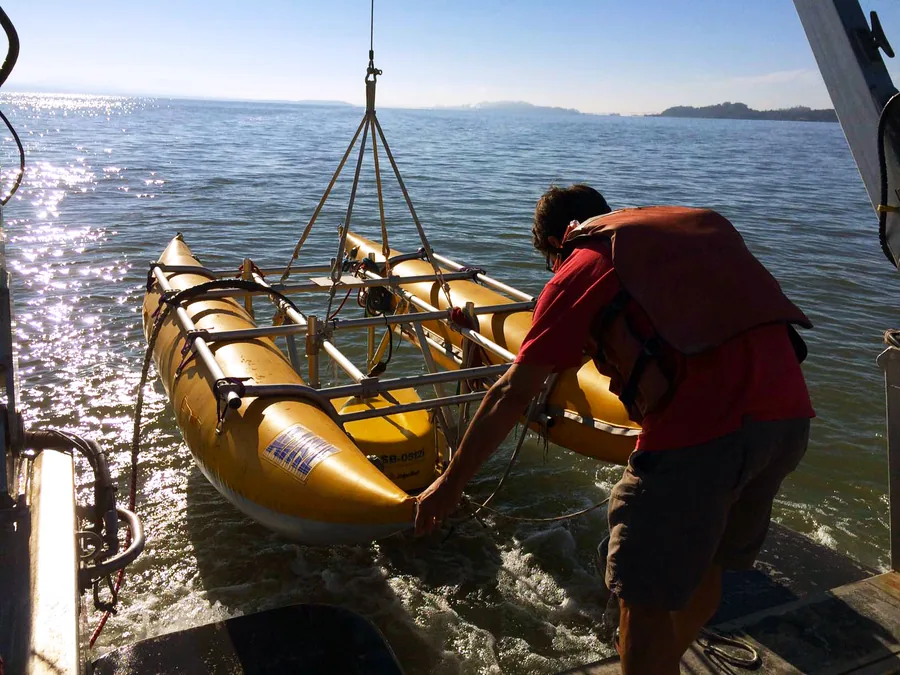

Sistem chirp memancarkan sinyal yang frekuensinya disapu secara elektronik, biasanya di kisaran 2 sampai 16 kHz tergantung modelnya, lalu memakai pengolahan sinyal (pulse compression) untuk menarik kembali resolusi vertikal yang halus dari pulsa sapuan tadi. Boomer bekerja secara elektromekanis — pulsa listrik mendorong pelat logam menjauh dari kumparannya, menghasilkan sinyal broadband berfrekuensi lebih rendah yang umumnya terpusat di kisaran 500 Hz sampai 5 kHz. Sparker menghasilkan suara secara elektrik, bukan mekanis: pelepasan muatan bertegangan tinggi di antara rangkaian elektroda menguapkan air laut di sekitarnya, dan gelombang tekanan yang timbul membawa energi jauh lebih besar dibanding boomer. Sistem parametrik memakai mekanisme fisika yang sama sekali berbeda. Dua sinyal primer berfrekuensi tinggi, dipancarkan bersamaan dengan frekuensi yang berdekatan, berinteraksi secara nonlinier di dalam kolom air itu sendiri dan melahirkan sinyal sekunder berfrekuensi jauh lebih rendah — frekuensi selisihnya — yang terkumpul dalam berkas sempit yang nyaris tidak menyebar.
Resolusi versus Daya Tembus

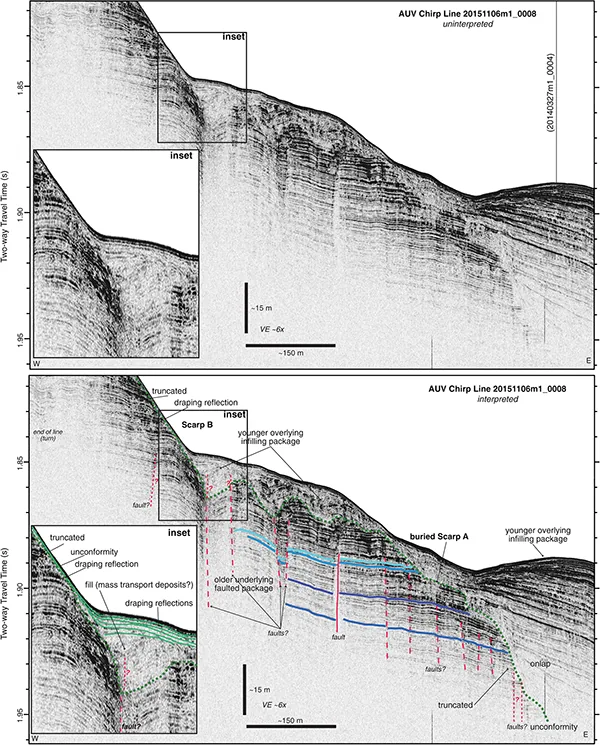

Dari keempat sumber ini, chirp memberi citra paling tajam untuk lapisan sedimen paling atas, tapi tidak menembus sedalam boomer atau sparker. Boomer, yang bekerja pada frekuensi lebih rendah, mampu menembus jauh lebih dalam — bisa mencapai sekitar 100 meter pada kondisi sedimen yang mendukung — namun resolusi vertikalnya jadi lebih kasar sebagai gantinya. Sparker, dengan energi sumber paling besar di antara keempatnya, umumnya menawarkan daya tembus mentah tertinggi dari semuanya, sekali lagi dengan mengorbankan sebagian resolusi untuk mencapainya. Parametrik menempati posisi yang agak ganjil dalam kompromi ini: karena sinyal frekuensi selisihnya lahir dalam berkas yang sangat sempit tanpa side lobe, sistem parametrik justru rutin menghasilkan resolusi vertikal paling halus di antara kelompok ini, sambil tetap mencapai kedalaman tembus yang menyaingi chirp — bahkan menyaingi boomer pada banyak jenis sedimen.
Fisika di Balik Parametrik — dan Mengapa Butuh Puluhan Tahun untuk Dikomersialkan
Fenomena dasarnya pertama kali dijabarkan oleh Peter Westervelt pada 1963, yang menyusun model medan suara teoretis untuk apa yang kemudian dikenal sebagai parametric acoustic array. Konon penemuan ini terinspirasi dari pengamatan Westervelt sendiri, bertahun-tahun sebelumnya saat bekerja di Office of Naval Research, ketika ia memperhatikan suara berfrekuensi rendah yang tidak terduga — kuat dan sangat terarah — muncul dari sebuah transduser bawah air 18 kHz. Berktay kemudian mengembangkan teori Westervelt itu secara khusus ke arah transmisi suara bawah air, dan parametric array pun berkembang menjadi dasar bukan hanya bagi sub-bottom profiling, tapi juga komunikasi bawah air dan deteksi objek terkubur secara lebih luas. Butuh waktu sampai awal 2000-an sebelum teknik ini benar-benar sampai ke pasar sebagai sub-bottom profiler yang kompak dan layak secara komersial — Innomar meluncurkan SES-2000 compact pada 2002, disusul generasi-generasi baru kurang lebih setiap sepuluh tahun sejak itu.
Mengapa Data Parametrik Butuh Lebih Sedikit Pembersihan
Sebuah studi komparatif tahun 2024 yang mengolah dataset pinger, chirp, boomer, dan parametrik secara berdampingan menemukan bahwa setiap jenis sumber menuntut alur pengolahan yang berbeda sebelum datanya bisa diinterpretasikan. Data boomer memerlukan band-pass filtering untuk membuang derau swell, ditambah predictive deconvolution untuk menekan pantulan berganda (multiple reflection). Data chirp paling diuntungkan oleh spiking deconvolution, untuk meredam karakter bentuk gelombangnya yang khas berdenting (ringy). Dataset parametrik, sebaliknya, hanya butuh langkah pengolahan paling sedikit di antara keempatnya, sekaligus menunjukkan resolusi vertikal tertinggi begitu panjang gelombangnya dihitung dari data spektral — konsekuensi langsung dari berkas sempit tanpa side lobe yang dihasilkan proses pencampuran nonlinier tadi, yang sejak awal menyisakan jauh lebih sedikit derau pantulan berganda dan reverberasi untuk dibereskan lewat post-processing.
Menyesuaikan Sumber dengan Kebutuhan Pekerjaan
Pada akhirnya, pilihan tetap mengikuti tujuan survei, bukan klaim keunggulan satu sistem atas yang lain. Survei habitat dangkal atau penguburan kabel, yang paling membutuhkan pelapisan berskala sentimeter di beberapa meter teratas, adalah wilayah chirp. Investigasi geohazard atau geoteknik yang butuh daya tembus puluhan meter menembus sedimen yang bervariasi, dengan anggaran menengah, masih umum jatuh ke boomer atau sparker. Ketika proyek bisa membenarkan biaya peralatannya dan butuh resolusi halus sekaligus daya tembus kuat dalam satu kali lintasan — survei rekayasa sebelum pemasangan fondasi turbin angin lepas pantai jadi contoh yang sering muncul — parametrik semakin unggul dari sisi total waktu sampai data siap diinterpretasikan. Alasannya sederhana: jarak antara akuisisi mentah dan penampang yang siap pakai jauh lebih pendek, karena pengolahannya jauh lebih sedikit.
References
- Nasif, A. et al., "Processing of pinger, Chirp, boomer, and parametric subbottom profiler datasets," Turkish Journal of Earth Sciences, https://journals.tubitak.gov.tr/earth/vol33/iss7/4/
- Applied Acoustics, "Guide to Sub-Bottom Profiling," https://www.appliedacoustics.com/news/guide-to-sub-bottom-profiling/
- Unique Group, "Understanding Sub-Bottom Profilers and Their Applications," https://www.uniquegroup.com/media-centre/blog-articles/understanding-sub-bottom-profilers-and-their-applications/
- Innomar Technologie GmbH, "Parametric Sub-Bottom Profilers," https://www.innomar.com/innomar-home
- Delft University of Technology, "Parametric Echosounder," https://www.tudelft.nl/en/ceg/about-faculty/departments/geoscience-engineering/laboratory/facilities/parametric-echosounder
- Zhang, Y. et al., "Parametric Acoustic Array and Its Application in Underwater Acoustic Engineering," Sensors 20(7), 2148, https://pmc.ncbi.nlm.nih.gov/articles/PMC7180615/
