Profil CTD: Instrumen di Balik Setiap Data Kolom Air
Salah satu artikel lain di situs ini menjelaskan mengapa echosounder membutuhkan profil kecepatan suara untuk mengubah waktu tempuh sinyal menjadi kedalaman yang akurat. Profil itu berasal dari CTD — tapi menyebut CTD sekadar "instrumen kecepatan suara" sungguh meremehkan peran sebenarnya. Conductivity (konduktivitas), temperature (suhu), dan depth (kedalaman) adalah tiga besaran yang, bila digabungkan, menjelaskan hampir semua yang perlu diketahui seorang oseanograf fisik tentang satu massa air laut: apa penyusunnya, dari mana asalnya, dan bagaimana ia akan berperilaku dibanding air di sekitarnya.
Tiga Pengukuran, Bukan Empat
Instrumen CTD mengukur persis apa yang tersirat dari namanya: konduktivitas listrik, suhu, dan tekanan (yang langsung bisa dikonversi menjadi kedalaman). Salinitas — parameter yang justru paling ingin diketahui oseanograf — sama sekali tidak diukur secara langsung. Nilainya dihitung dari kombinasi konduktivitas, suhu, dan tekanan, memakai persamaan Practical Salinity Scale 1978 (PSS-78) yang distandardisasi lewat prosedur UNESCO tahun 1981. Konduktivitas saja tidak cukup untuk menentukan salinitas, karena seberapa baik air menghantarkan listrik juga dipengaruhi suhu; dibutuhkan ketiga pengukuran mentah itu sekaligus untuk menghasilkan nilai salinitas yang bisa diandalkan.
Cara Kerja Satu Cast CTD

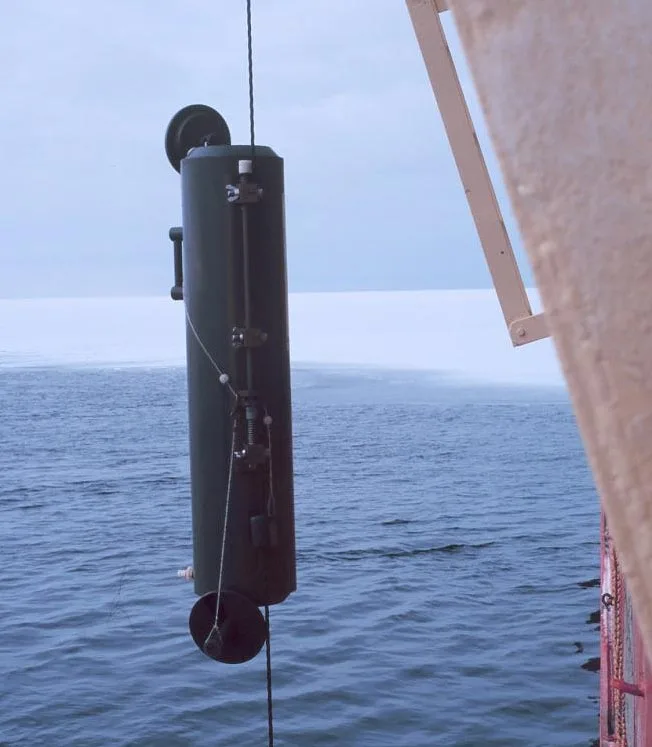

CTD yang dipasang di kapal biasanya ditempatkan pada rangka rosette bersama sederet Niskin bottle — tabung berpegas yang bisa dipicu menutup rapat pada kedalaman tertentu untuk menangkap sampel air fisik yang nanti dianalisis di laboratorium. Seluruh rangkaian ini diturunkan lewat kabel konduktif, mengalirkan data konduktivitas, suhu, dan tekanan secara real time ke komputer di geladak selama proses penurunan berlangsung. Dengan begitu, tim survei bisa mengamati struktur kolom air terungkap sedikit demi sedikit dan langsung memutuskan di kedalaman mana saja Niskin bottle layak dipicu untuk mengambil sampel.
Membaca Massa Air dari Sebuah Profil
Setelah satu cast selesai, nilai suhu dan salinitas pada tiap kedalaman bisa diplot satu sama lain dalam diagram temperature-salinity (T-S), dengan garis isoline densitas digambar sebagai grid referensi. Karena tiap massa air cenderung terbentuk dengan kombinasi suhu dan salinitas yang khas dan relatif stabil, diagram T-S memungkinkan oseanograf mengidentifikasi massa air apa saja yang hadir dalam satu profil sekaligus melacak bagaimana massa-massa air itu bercampur. Profil vertikalnya sendiri biasanya terbagi menjadi tiga zona besar: lapisan permukaan yang tercampur rata, zona perubahan cepat seiring bertambahnya kedalaman — thermocline tempat suhu turun tajam (di lintang rendah, perbedaan sekitar 20°C sepanjang thermocline adalah hal yang lazim), halocline tempat salinitas berubah paling cepat, atau pycnocline tempat densitas naik paling tajam — lalu lapisan dalam yang relatif seragam di bawahnya. Pycnocline yang signifikan menjadi penghalang kuat bagi percampuran vertikal, sebab pergerakan air melintas membutuhkan energi yang jauh lebih besar dari biasanya.
Studi Kasus: CTD di Setiap Samudra, Sepanjang Waktu
Program Argo mengubah cast CTD dari kegiatan sekali jalan di atas kapal menjadi sistem observasi global yang berjalan terus-menerus. Float Argo melayang di kedalaman, turun hingga sekitar 2.000 meter, lalu naik ke permukaan dalam siklus kurang lebih sepuluh hari — merekam satu profil CTD dalam perjalanan naiknya, mengirim data lewat satelit, kemudian tenggelam lagi untuk memulai siklus berikutnya. Penyebaran float dimulai pada 2000, dan sejak itu jaringannya terus dipertahankan dengan laju sekitar 800 hingga 1.000 float baru setiap tahun, disumbang oleh sekitar 26 negara per 2019, menjaga armada global sekitar 4.000 float yang tersebar dengan jarak antar-float kira-kira 3 derajat (sekitar 300 kilometer) di seluruh samudra dunia. Hanya dalam rentang 1999 sampai 2019 saja, program ini sudah mencatat lebih dari dua juta profil suhu-salinitas individual — skala pengambilan sampel kolom air berkelanjutan seperti ini mustahil terbayangkan oleh generasi Neil Brown yang mengandalkan cast CTD dari kapal, dan kini menjadi fondasi hampir setiap model asimilasi data laut global yang dipakai saat ini.
Satu Instrumen, Banyak Manfaat Turunan
Koreksi kecepatan suara untuk echosounder memang salah satu pemanfaatan data CTD yang penting, tapi itu hanya aplikasi turunan, bukan tujuan inti instrumen ini. Pada dasarnya, cast CTD adalah cara oseanografi benar-benar mengamati kolom air secara langsung — struktur densitas, identitas massa air, stratifikasi — segala hal yang mengatur bagaimana panas, garam, dan gas terlarut bergerak melalui lautan, diukur satu profil demi satu profil, atau satu float Argo demi satu float Argo.
Referensi
- Woods Hole Oceanographic Institution, "Conductivity, Temperature, Depth (CTD) Sensors," https://www.whoi.edu/what-we-do/explore/instruments/instruments-sensors-samplers/conductivity-temperature-depth-ctd-sensors/
- NOAA Ocean Exploration, "CTD," https://oceanexplorer.noaa.gov/technology/ctd/
- Salinometry, "Development of CTD-Systems," https://salinometry.com/history-ctd/6/
- Ocean Python, "T-S Diagram," https://oceanpython.org/2013/02/17/t-s-diagram/
- Argo, "Argo's Role in the Observing System," https://argo.ucsd.edu/about/observing-system/
- "Argo Data 1999–2019: Two Million Temperature-Salinity Profiles and Subsurface Velocity Observations From a Global Array of Profiling Floats," Frontiers in Marine Science, https://www.frontiersin.org/journals/marine-science/articles/10.3389/fmars.2020.00700/full
