Batimetri Swath Interferometrik: Jalan Berbeda Menuju Sudut yang Sama

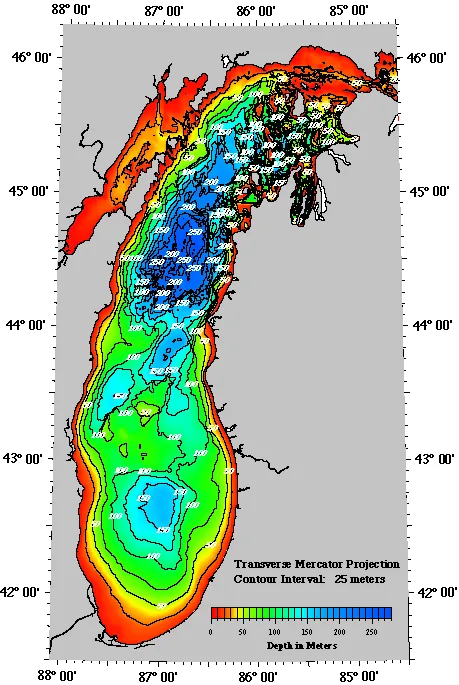

Setiap sistem batimetri swath pada dasarnya menghadapi persoalan geometri yang sama: dari sebuah gema pantulan, pada sudut berapa sebenarnya sinyal itu datang? Multibeam echosounder, yang sudah pernah kita bahas di artikel lain, menjawabnya lewat beamforming — mengarahkan puluhan berkas sempit yang dibentuk secara elektronik lalu mengukur waktu tempuh masing-masing. Sistem interferometrik menempuh jalan yang sama sekali berbeda: mengukur selisih fase dari gema yang sama saat tiba di dua penerima yang dipasang terpisah secara vertikal. Kedua pendekatan ini mengejar target yang sama — dasar laut — tapi trade-off yang dibawanya cukup berbeda sehingga tak satu pun berhasil menggantikan yang lain.
Beamforming vs. Selisih Fase

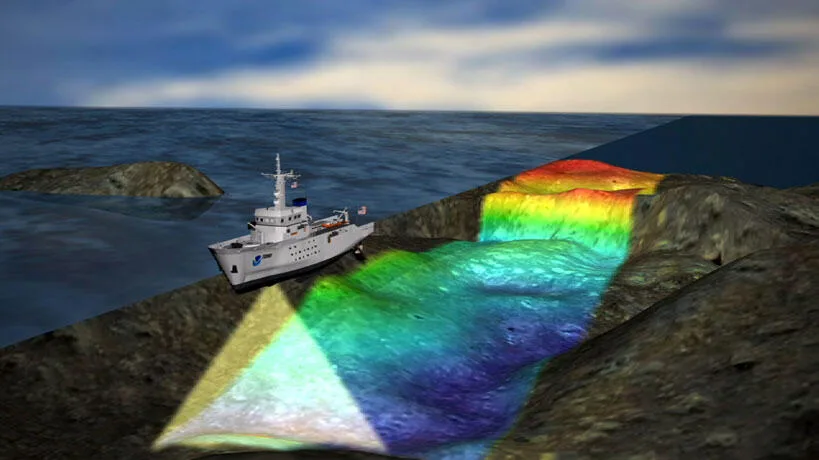

Multibeam echosounder (MBES) berbasis beamforming membagi array penerimanya menjadi banyak sub-apertur, lalu menerapkan tundaan waktu yang presisi pada masing-masing sehingga sinyal gabungan hanya peka terhadap suara yang datang dari satu sudut tertentu. Ulangi proses ini di sepanjang array, dan didapat puluhan hingga ratusan berkas yang diarahkan secara independen dan bersamaan, masing-masing merupakan pengukuran jarak dan sudut yang sesungguhnya. Sistem interferometrik mengambil jalan pintas: alih-alih membentuk banyak berkas sempit, sistem ini biasanya hanya memancarkan dan menerima dua berkas lebar — satu ke sisi kiri (port), satu ke sisi kanan (starboard) — dan membagi setiap array penerima menjadi dua sub-array yang diselisihkan posisinya secara vertikal. Pergeseran fase antara sinyal yang diterima kedua sub-array itu, sebagai fungsi waktu tempuh dua arah, itulah yang menyandikan sudut datang sinyal. Saat pergeseran fase melewati titik nol, itulah momen pantulan dasar laut tepat berada di sudut tengah berkas.
Akar Sejarah di Perairan Dangkal
Teknik ini punya akar sejarah yang lebih panjang dari yang disadari kebanyakan pengguna batimetri swath. Denbigh mendemonstrasikan sistem side-scan pengukur fase batimetri eksperimental pada frekuensi 410 kHz di tahun 1977, dirancang khusus untuk aplikasi perairan dangkal tempat array beamforming penuh sulit diterapkan. Sistem serupa menyusul di Inggris (Bathyscan) dan Norwegia (Topo-SSS) sepanjang awal hingga pertengahan 1980-an. Jalur pengembangan paralel lainnya — kolaborasi antara International Submarine Technology Corporation dan Hawaii Institute of Geophysics — melahirkan sistem SeaMARC II, yang menggabungkan citra sidescan dengan batimetri interferometrik dari prinsip selisih fase yang sama. Saat GeoAcoustics Ltd merilis sistem GeoSwath komersial pertamanya pada tahun 2000, sonar interferometrik sudah matang menjadi alat swath-lebar perairan dangkal yang benar-benar praktis, dan lini produk ini berlanjut hingga GeoSwath 4 yang dipakai sekarang.
Trade-off: Swath Lebih Lebar, Data Lebih Berisik
Keunggulan utama interferometri terletak pada lebar swath relatif terhadap ukuran platform. MBES beamforming biasanya terbatas pada swath efektif sekitar 3 hingga 5 kali kedalaman air, sementara sistem interferometrik rutin mencapai 10 hingga 12 kali kedalaman air — dan karena angka itu mengikuti ketinggian sensor, bukan kedalaman di bawah lunas kapal dengan cara yang sama, sonar interferometrik tetap efektif pada sudut grazing dan ketinggian yang justru membuat geometri beamforming tidak lagi bisa diandalkan. Inilah mengapa teknik ini cocok untuk perairan sangat dangkal dan platform ringan: sensor kelas GeoSwath yang dipasang pada lambung kecil berdraft dangkal bisa meng-insonifikasi koridor selebar berkali-kali kedalaman operasinya sendiri, tanpa perlu array penerima yang panjang dan kaku seperti yang dibutuhkan MBES dengan swath sebanding.
Trade-off-nya muncul di kualitas data, bukan hanya di spesifikasi di atas kertas. Sebuah studi perbandingan presisi yang dipublikasikan lewat International Hydrographic Review milik IHO menemukan bahwa sistem phase-measuring bathymetric side-scan (PMBS) memenuhi Special Order IHO S-44 untuk anggaran ketidakpastian teoretis (a-priori) miliknya — tapi hanya mencapai ambang Order 1a yang lebih longgar begitu dispersi data node-ke-node yang sesungguhnya (ketidakpastian a-posteriori) diukur, meski PMBS mengumpulkan kepadatan ping 2,4 hingga 5,6 kali lebih tinggi per grid node dibanding multibeam pembandingnya. Multibeam, pada dasar laut yang sama, memenuhi Special Order pada kedua kriteria itu dengan sebaran data yang jauh lebih rendah. Studi yang sama melaporkan bahwa PMBS terbukti lebih efisien dari sisi kedalaman di perairan yang lebih dangkal dari sekitar 15 meter, dan merekomendasikannya khusus untuk area terbatas berkemiringan landai dalam rentang kedalaman itu — bukan untuk survei orde tertinggi yang menuntut ketidakpastian vertikal seketat mungkin.
Studi Kasus: USV di Sungai Aire
Storm Geomatics perlu mensurvei ruas sepanjang 250 meter Sungai Aire dekat Newlay, Yorkshire — dangkal, berarus deras, dari tepi ke tepi, melewati sebuah weir dan bagian berarus cepat — dalam kondisi yang membuat penurunan kapal survei berawak ke air sulit sekaligus berbahaya. Solusinya memasangkan sonar interferometrik GeoSwath4 dengan uncrewed surface vessel OceanAlpha SL40 dan sensor gerak SBG Ekinox. Draft dangkal USV yang dipadukan dengan swath lebar sonar memungkinkan tim menuntaskan survei batimetri tepi-ke-tepi secara penuh tanpa mengekspos personel ke bagian sungai yang berarus deras — hasilnya memasok model 3D dan simulasi hidraulik di Flood Modeller Pro yang, tanpa pendekatan ini, akan membutuhkan metode survei yang jauh lebih konservatif dan lebih mahal.
Memilih di Antara Keduanya

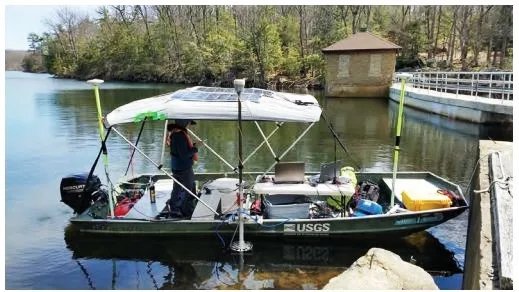

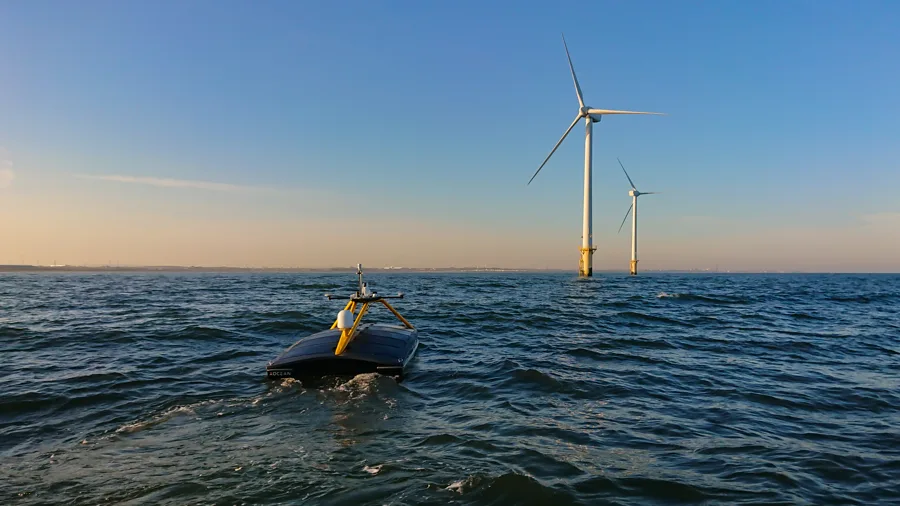

Dalam praktiknya, keputusan jarang sesederhana memilih interferometri versus beamforming secara abstrak — semuanya kembali pada apa yang sanggup dibawa platform dan orde survei apa yang sebenarnya dituntut proyek. Lambung besar dengan ruang untuk array transduser terpasang permanen, bekerja pada Special atau Exclusive Order di perairan tempat kemiringan dan kompleksitas dasar laut jadi soal penting, tetap menjadi wilayah multibeam. Sungai dangkal, koridor dekat pantai yang berbahaya, atau proyek apa pun yang hanya bisa diselesaikan dengan aman dan ekonomis lewat USV ringan atau kapal survei kecil — di situlah batimetri interferometrik membuktikan nilainya, selama spesifikasi survei bisa mentolerir ketidakpastian Order 1a, bukan Special Order.
References
- International Hydrographic Review, "Evaluation of the Precision of Phase-Measuring Bathymetric Side Scan Sonar Relative to Multibeam Echosounders," https://ihr.iho.int/articles/evaluation-of-the-precision-of-phase-measuring-bathymetric-side-scan-sonar-relative-to-multibeam-echosounders/
- University of New Hampshire Center for Coastal and Ocean Mapping, "State of the Art in Swath Bathymetry Survey Systems," https://scholars.unh.edu/cgi/viewcontent.cgi?article=1901&context=ccom
- R2Sonic, "Differences Between Multibeam and Interferometric Side Scan Sonars," https://r2sonic.com/interferometric-side-scan-sonar-vs-mbes/
- Kongsberg GeoAcoustics, "GeoSwath 4 USV — Bathymetric Sonar," https://www.geoacoustics.com/products/geoswath-4-usv
- Hydro International, "Employing a USV for a Wide-swath Bathymetric River Survey," https://www.hydro-international.com/content/news/employing-a-usv-for-a-wide-swath-bathymetric-river-survey
- Kongsberg Maritime, "GeoSwath Sonars Play a Key Role in South Australia Port Development," https://www.kongsberg.com/maritime/about-us/news-and-media/news-archive/2009/geoswath-sonars-play-a-key-role-in-south-australia-port-development
