Ground-Penetrating Radar di Zona Intertidal: Instrumen yang Hanya Bekerja Ketika Air Tak Lagi Asin

Di setiap garis pantai selalu ada jalur sempit yang sulit ditangani baik oleh echosounder yang dipasang di kapal maupun oleh tim survei darat: zona intertidal, kawasan yang terbuka saat air surut dan tenggelam kembali saat air pasang. Terlalu dangkal dan terlalu sebentar keringnya untuk diandalkan oleh multibeam atau sub-bottom profiler, tapi begitu air surut, persoalannya tetap sama — bagaimana memotret struktur di bawah permukaan. Ground-penetrating radar (GPR) mengisi celah itu, bukan karena ia instrumen yang lebih unggul dibanding metode akustik secara umum, melainkan karena ia bertumpu pada prinsip fisika yang sama sekali berbeda — prinsip yang kebetulan justru bekerja paling baik tepat di titik di mana instrumen berbasis suara paling kesulitan: di atas pasir kering atau yang baru saja jenuh air, ditarik atau dituntun berjalan kaki saat air sedang surut.

Gelombang Radio, Bukan Suara: Fisika yang Sungguh Berbeda

Semua metode akustik penginderaan bawah permukaan yang dibahas di situs ini — sub-bottom profiler, backscatter multibeam, seismik refleksi, juga pendekatan berbasis arus listrik pada electrical resistivity tomography — sama-sama mengukur bagaimana sebuah sinyal fisik merambat lewat bumi lalu memantul kembali. GPR bekerja dengan cara yang benar-benar berbeda: ia memancarkan pulsa energi elektromagnetik (frekuensi radio) ke dalam tanah, lalu mengukur apa yang terpantul balik. Properti yang ditangkapnya adalah konstanta dielektrik — ukuran seberapa kuat sebuah material merespons medan listrik — bukan densitas atau impedansi akustiknya. Setiap kali pulsa radio yang dipancarkan melewati batas antara dua material dengan konstanta dielektrik berbeda — pasir kering di atas pasir basah, pasir di atas lempung, alur purba yang terisi sedimen berbeda dari sekelilingnya — sebagian energi itu memantul kembali ke antena penerima. Waktu tempuh pulang-pergi pantulan tersebut, digabung dengan kecepatan rambat gelombang radio pada material yang bersangkutan (diketahui atau dikalibrasi), lalu dikonversi menjadi kedalaman — persis paralel konsepnya dengan cara echosounder mengubah waktu tempuh akustik menjadi kedalaman air.

Namun kemiripan konseptual itu berhenti di situ saja, sebab trade-off antara frekuensi dan daya tembus yang harus dikelola operator GPR tunduk pada fisika elektromagnetik, bukan fisika akustik — meski bentuk trade-off-nya akan terasa akrab bagi siapa pun yang pernah memilih frekuensi sub-bottom profiler. Antena berfrekuensi rendah, kira-kira di kisaran 25–250 MHz, menembus lebih dalam — puluhan meter bisa dicapai pada tanah berkonduktivitas rendah yang mendukung — tapi mengorbankan resolusi yang jadi lebih kasar. Sebaliknya, antena berfrekuensi tinggi di kisaran 500–2600 MHz mampu memisahkan detail stratigrafi halus di kedalaman dangkal, tapi kehilangan sebagian besar sinyalnya hanya dalam beberapa meter. Kompromi praktis yang lazim dipakai untuk pekerjaan pesisir dan arkeologi berada di sekitar 250 MHz — cukup menembus untuk melihat stratigrafi sedalam beberapa meter, sekaligus cukup halus resolusinya untuk membedakan lapisan-lapisan sedimen satu per satu.

Kenapa Radar Ini Milik Pantai, Bukan Laut

Properti yang membuat GPR paling berguna justru di zona intertidal adalah sekaligus keterbatasan terbesarnya — dua sisi dari fakta yang sama: GPR bekerja baik di darat dan di air tawar, lalu praktis berhenti bekerja begitu bertemu air asin. Konduktivitas adalah penyebabnya. Air laut sangat konduktif secara listrik, dan konduktivitas itu menyerap serta menghamburkan energi frekuensi radio jauh lebih cepat dibanding material berkonduktivitas rendah — pasir kering, air tawar, tanah tak jenuh — tempat GPR bekerja paling optimal. Bahkan sebelum benar-benar terendam penuh, pasir yang sudah jenuh air saja sudah menurunkan performanya secara terukur: karakterisasi laboratorium menunjukkan konstanta dielektrik pasir jenuh air berada di kisaran 25–30 (melonjak tajam dari kondisi keringnya yang berisi udara), dengan konduktivitas naik ke rentang 10–100 mS/m — kedua perubahan ini sama-sama melemahkan sinyal dan mempersempit kedalaman efektif yang bisa dijangkau. Begitu air yang menjenuhkan pasir itu berganti dari tawar menjadi asin, efeknya melipatgandakan dengan cepat. Inilah sebabnya GPR bukan alat survei subtidal yang bersaing dengan multibeam atau side-scan sonar memperebutkan cakupan dasar laut — ia adalah instrumen air surut, ditarik, dituntun, atau dikendarai melintasi tanah yang terbuka, atau paling jauh baru jenuh air tawar, selama rentang waktu survei berlangsung. Itulah kenapa pantai intertidal, barrier island, dan gugusan dune adalah lingkungan kerja alami GPR, bukan keterbatasan yang harus disiasati.

Sensitivitas yang sama terhadap konduktivitas itu, kalau dibingkai sebagai kekuatan alih-alih keterbatasan, justru menjadikan GPR alat yang sangat berguna untuk melacak intrusi air asin ke akuifer air tawar pesisir. Batas antara air tanah tawar dengan air tanah asin yang mendasarinya atau merangsek masuk, dalam kata-kata peneliti yang pernah memetakannya, adalah "a dramatic event on a GPR section" — peristiwa dramatis pada penampang GPR. Lonjakan tajam konduktivitas listrik di batas itu memicu penurunan tajam pula pada amplitudo sinyal pantulan, menghasilkan horizon yang jelas dan bisa dipetakan pada profil radar, yang menelusuri bentuk batas air tawar-asin jauh lebih efisien dibanding jaringan lubang bor sekalipun. Karena respons fisika yang sama ini bersifat diagnostik, bukan menjadi penghalang, GPR kerap dipasangkan langsung dengan survei electrical resistivity tomography pada lintasan transek yang sama — pendekatan injeksi arus ERT memetakan resistivitas bawah permukaan secara menyeluruh sepanjang profil yang lebih panjang, sementara GPR mengisi detail struktural beresolusi lebih tinggi di dekat permukaan — untuk mengonfirmasi jalur yang ditempuh air asin saat merangsek masuk ke akuifer pesisir yang mengandung air tawar.

Membaca Riwayat Badai dan Endapan Tsunami dari Lapisan Pasir

Salah satu penerapan GPR yang paling mapan dalam ilmu kepesisiran adalah membaca rekaman badai dan tsunami masa lalu yang terkubur, langsung dari perlapisan sedimen sebuah pantai — rekaman yang kalau tidak begitu akan tetap tak terlihat tanpa penggalian parit yang ekstensif. Survei GPR beresolusi tinggi lazim dipakai di sepanjang rangkaian beach ridge dan barrier island secara spesifik untuk memotret lensa pasir overwash dan tebing erosi, jejak fisik yang ditinggalkan badai atau tsunami saat mendorong pasir ke arah darat melewati beach ridge yang sudah ada, sekaligus memahat permukaan erosi ke dalam sedimen di bawahnya. Di Pulau Phra Thong, Thailand, survei GPR 500 MHz berhasil mengidentifikasi fitur erosi di sisi lindung (lee side) sebuah beach ridge, berikut lembar pasir endapan di daratan di baliknya, dan inti sedimen yang dibor di sepanjang lintasan yang sama memungkinkan paket refleksi radar dikorelasikan langsung dengan endapan tsunami yang ditinggalkan tsunami Samudra Hindia 2004, maupun peristiwa paleotsunami yang lebih tua yang terekam pada stratigrafi yang sama. Pendekatan serupa di Kepulauan Shetland, Inggris, memakai GPR untuk menelusuri endapan yang diatribusikan pada tsunami Longsoran Storegga (Storegga Slide) dan lembar-lembar pasir purba lainnya, dengan lapisan pasir dasar di satu lokasi yang penanggalan radiokarbonnya menunjukkan rentang 426–787 Masehi. Di Amerika Serikat, studi USGS bertahun-tahun di Pea Island, North Carolina, memadukan catatan meteorologi, foto udara, lidar, profiling GPR, serta inti dan parit sedimen untuk mengidentifikasi dan menanggali endapan washover yang secara spesifik ditinggalkan Badai Isabel (2003), Irene (2011), dan Sandy (2012) — mengubah struktur pasir internal sebuah barrier island menjadi katalog bertanggal dari badai-badai yang membentuknya satu per satu.

Jendela Sempit yang Terisi Tepat Sasaran

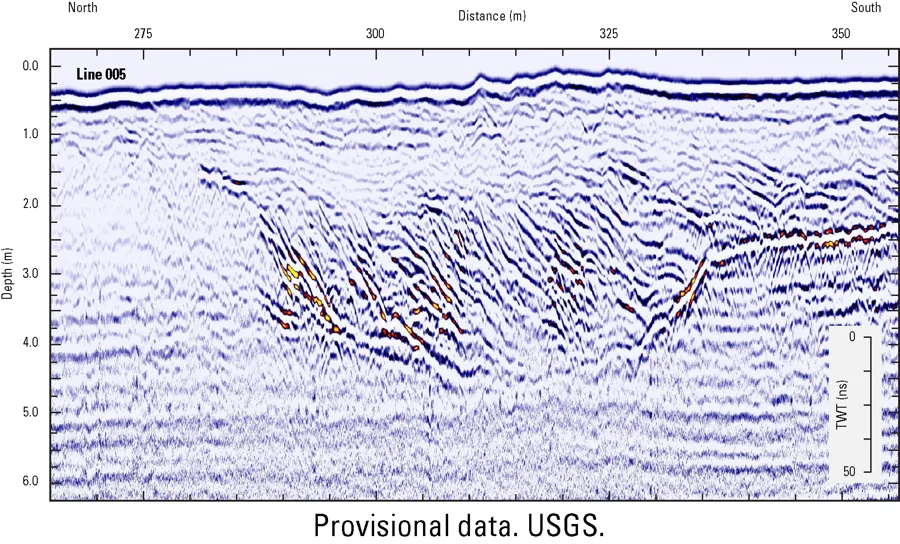

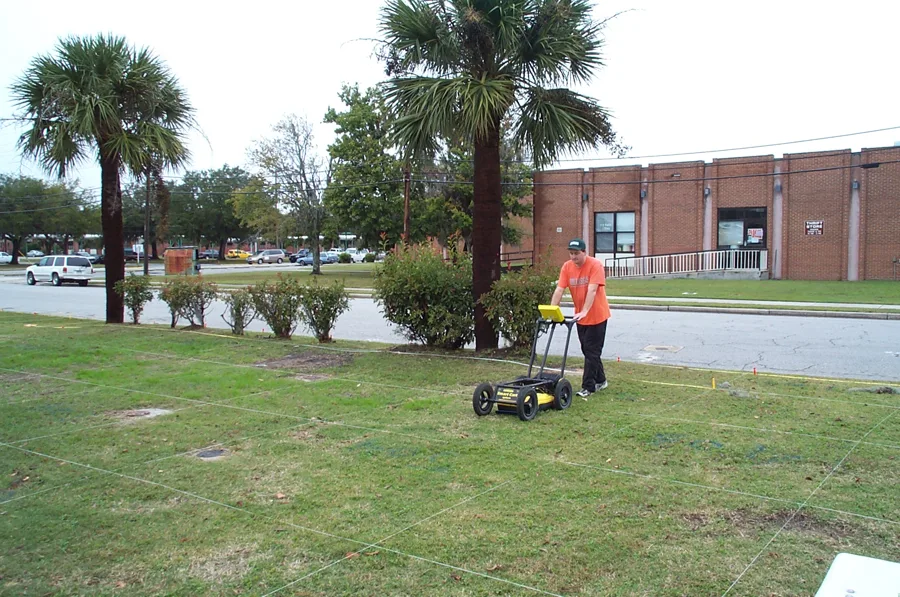

GPR tidak akan pernah menggantikan multibeam echosounder di perairan terbuka, dan praktis tidak punya peluang bekerja menembus lebih dari selaput tipis air asin begitu air pasang kembali naik. Kesempitan itu bukan kekurangan yang perlu direkayasa supaya hilang — justru itulah yang membuat GPR jadi instrumen yang tepat untuk persoalan spesifik yang terus berulang dalam survei pesisir: mengkarakterisasi bawah permukaan dangkal sebuah pantai, gugusan dune, atau barrier island selama rentang waktu ketika kondisinya kering atau jenuh air tawar — entah tujuannya menanggali endapan badai dan tsunami yang terkubur di pasir, memetakan geometri paleochannel yang terkubur, atau melacak seberapa jauh air asin sudah merangsek masuk ke akuifer pesisir. Setiap persoalan itu berada persis di medan — dan persis di kondisi pasang surut — yang membuat instrumen akustik kesulitan bekerja, sementara instrumen frekuensi radio justru menunjukkan performa terbaiknya.

Referensi

1. U.S. Environmental Protection Agency, "Ground Penetrating Radar (GPR)," https://www.epa.gov/environmental-geophysics/ground-penetrating-radar-gpr
2. Woods Hole Oceanographic Institution, Coastal Systems Group, "Ground Penetrating Radar," https://www2.whoi.edu/site/coastalgroup/about/how-we-work/field-methods/ground-penetrating-radar/
3. ScienceDirect, "Ground-penetrating radar (GPR) in coastal hazard studies," https://www.sciencedirect.com/science/article/pii/B9780128156865000080
4. Bess Utility Solutions, "How Soil Conditions Affect GPR Accuracy," https://www.bessutilitysolutions.com/blog/how-soil-conditions-affect-gpr-accuracy/
5. Sensoft GPR, "Saltwater Infiltration," case study, https://www.sensoft.ca/case-studies/saltwater-infiltration/
6. Springer Nature, Environmental Earth Sciences, "Application of ERT and GPR for demarcating the saline water intrusion in coastal aquifers of Southern India," https://link.springer.com/article/10.1007/s12665-015-5207-8
7. ScienceDirect, "Ground penetrating radar examination of thin tsunami beds — A case study from Phra Thong Island, Thailand," https://www.sciencedirect.com/science/article/abs/pii/S0037073815002043
8. ResearchGate, "Using ground-penetrating radar (GPR) to investigate deposits from the Storegga Slide Tsunami and other sand-sheets in the Shetland Islands, UK," https://www.researchgate.net/publication/375881998_Using_ground-penetrating_radar_GPR_to_investigate_deposits_from_the_Storegga_Slide_Tsunami_and_other_sand-sheets_in_the_Shetland_Islands_UK
9. ResearchGate, "Hurricane Overwash and Decadal-Scale Evolution of a Narrowing Barrier Island, Ocracoke Island, NC," https://www.researchgate.net/publication/323790227_Hurricane_Overwash_and_Decadal-Scale_Evolution_of_a_Narrowing_Barrier_Island_Ocracoke_Island_NC
10. U.S. Geological Survey, "Ground-Penetrating Radar (GPR) Data Shows Buried Channel," Sound Waves Newsletter, February 17, 2021, https://www.usgs.gov/media/images/ground-penetrating-radar-gpr-data-shows-buried-channel
