Gravimetri Laut: Bagaimana Surveyor Mengukur Gravitasi dari Kapal yang Bergerak
Jika di darat, survei gaya berat (gravitasi) terkesan sederhana: Anda cukup meletakkan instrumen sensitif di atas tripod yang stabil, tunggu sejenak, lalu catat fluktuasi nilainya dari satu titik ke titik lain. Namun di wilayah perairan, prosedur yang sama sempat dinilai mustahil selama berdekade-dekade karena hilangnya faktor stabilitas tersebut. Kapal survei di laut tidak pernah sedetik pun diam. Hantaman gelombang, ayunan ombak, serta manuver kapal memicu percepatan mekanis yang kekuatannya ribuan kali lebih besar dibanding sinyal gravitasi murni yang ingin dilacak oleh geophysicist. Demi menyaring data akurat dari pekatnya gangguan (noise) akselerasi tersebut, lahir sebuah inovasi rekayasa yang tidak terduga namun sangat cerdas: membenamkan instrumen peka tersebut jauh ke bawah permukaan air demi mendapatkan lingkungan rekam yang tenang dan presisi.
Mengapa Gravitasi di Laut Sempat Dianggap Tak Terukur
Gravimeter darat bekerja dengan melacak perubahan yang sangat kecil pada posisi atau osilasi sebuah massa uji—periode ayunan pendulum, atau regangan sebuah pegas halus—karena gerakan itu berbanding lurus dengan percepatan gravitasi lokal. Pengukuran ini hanya berhasil karena platform sensornya, secara praktis, tidak bergerak sama sekali. Di atas kapal, asumsi itu langsung runtuh. Gerakan gelombang saja sudah menghasilkan percepatan horizontal dan vertikal yang jauh lebih besar dibanding anomali gravitasi yang sebenarnya ingin dideteksi geofisikawan, yang sering kali cuma beberapa bagian per juta dari nilai total gravitasi. Sepanjang sebagian besar awal abad ke-20, ini diperlakukan sebagai batasan fundamental, bukan sekadar masalah rekayasa yang menunggu jawaban cerdik.
Solusi Dua-Pendulum Vening Meinesz

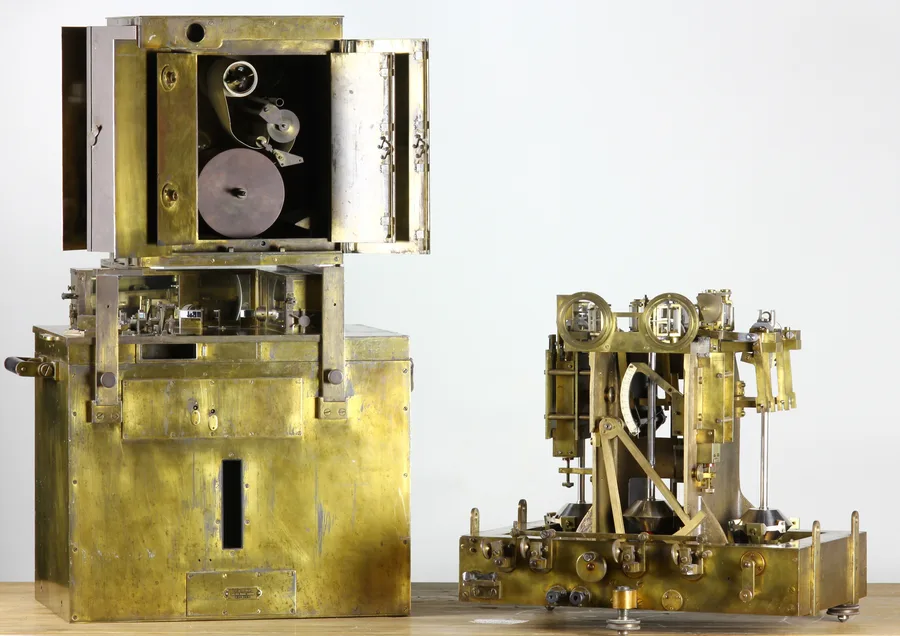

Batasan itu akhirnya terpecahkan pada 1923, ketika ahli geodesi Belanda Felix Vening Meinesz berhasil mencapai pengukuran gravitasi laut yang cukup presisi untuk berguna secara ilmiah—sekitar 4 sampai 5 miligal. Wawasannya lebih bersifat mekanis dibanding sekadar matematis: alih-alih satu pendulum, ia mengayunkan dua pendulum berukuran identik dalam satu kerangka, bergerak berlawanan fase satu sama lain. Percepatan horizontal apa pun akibat gerakan gelombang—gangguan yang biasanya merusak pembacaan pendulum tunggal—mendorong kedua pendulum ke arah yang sama pada saat yang sama, dan dengan mengukur selisih ayunan keduanya alih-alih salah satu pendulum saja, gangguan itu nyaris seluruhnya saling meniadakan. Untuk kerja di kapal selam, di mana tujuannya adalah isolasi yang lebih baik lagi dari gerakan gelombang permukaan, ia mengadaptasi desainnya jadi versi tiga pendulum, dengan satu pendulum tengah yang digantung bebas diapit dua pendulum yang berayun serempak berlawanan fase, semuanya dijaga tetap vertikal memakai dudukan gimbal dua sumbu.
Vening Meinesz membawa apparatus itu ke laut lewat serangkaian kapal selam Angkatan Laut Kerajaan Belanda—HNLMS K II pada 1923, K XI pada 1925, dan K XIII sepanjang 1926–1930—menyadari bahwa kapal selam yang melaju 30 meter atau lebih di bawah permukaan mengalami gerakan yang jauh lebih kecil dibanding kapal apa pun yang mengapung di atas gelombang. Ekspedisinya yang paling ambisius, pelayaran delapan bulan pada 1934–35 di atas HNLMS K XVIII yang menempuh rute dari Belanda turun lewat Dakar, Amerika Selatan, Cape Town, Mauritius, dan Fremantle sebelum tiba di Surabaya, mengumpulkan sekitar 240 pengukuran gravitasi individual dengan presisi hanya beberapa miligal—akurasi yang, menurut sebagian perbandingan, setara dengan yang dicapai misi gravitasi satelit masa kini. Pelayaran itu jadi cukup fenomenal secara publik sampai diangkat jadi film dokumenter berita Belanda pada tahun yang sama.
Hasil ilmiahnya sepadan dengan pencapaian teknisnya. Survei Vening Meinesz mengungkap sabuk-sabuk anomali gravitasi negatif yang kuat, membentang sejajar dengan palung laut dalam di kepulauan Indonesia—pola yang ia tafsirkan sebagai bukti kerak Bumi yang melengkung ke bawah di palung-palung itu. Sabuk anomali itu, yang kemudian dinamai sabuk Vening Meinesz, jadi bagian dari fondasi observasional yang kelak harus dijelaskan oleh teori lempeng tektonik, puluhan tahun sebelum teori itu sendiri diterima secara luas.
Dari Pendulum ke Pegas: Gravimeter Laut Modern
Gravimeter pendulum akhirnya digantikan instrumen berbasis pegas, mengikuti desain yang pertama kali dikembangkan Lucien LaCoste dan Arnold Romberg pada 1936 dan kemudian diadaptasi khusus untuk pemakaian di kapal pada 1965. Alih-alih mengukur waktu ayunan pendulum, gravimeter pegas mengukur defleksi sangat kecil dari sebuah pegas yang dikalibrasi presisi, tempat sebuah massa uji kecil digantungkan—pendekatan yang lebih ringkas dan mekanis lebih sederhana, tapi tetap harus bertahan dipasang di kapal yang bergerak. Gravimeter laut modern mengatasi ini dengan dipasang di atas platform ter-stabilisasi giroskop yang menjaga sumbu pengukuran sensor tetap vertikal terlepas dari roll dan pitch kapal, mengisolasi instrumen dari sebagian besar gangguan yang dulu membuat pengukuran di kapal permukaan jadi tidak berguna.
Apa yang tidak bisa diisolasi secara mekanis harus dikoreksi secara matematis. Kecepatan dan haluan kapal yang bergerak mengubah tarikan gravitasi yang tercatat instrumen, karena bergerak ke timur atau barat menambah atau mengurangi efek sentrifugal dari rotasi Bumi sendiri—efek yang dikenal sebagai koreksi Eötvös. Mendapatkan koreksi itu benar sampai sekitar 1 miligal membutuhkan kecepatan kapal yang diketahui lebih baik dari 0,1 meter per detik dan haluan yang diketahui lebih baik dari sekitar 1 derajat, salah satu alasan utama mengapa gravimetri laut baru jadi presisi secara rutin setelah positioning berbasis GPS cukup baik untuk mendukungnya. Koreksi terkait lainnya, untuk cross-coupling antara percepatan horizontal kapal dan respons sensor itu sendiri, menangani sumber error dinamis kedua yang lebih halus pada instrumen yang sama.
Pandangan Pelengkap dari Orbit: Gravitasi Laut Turunan Satelit
Kapal hanya bisa mengukur gravitasi di tempat yang benar-benar pernah dilayarinya, sehingga menyisakan area laut terbuka yang sangat luas tanpa pembacaan langsung dari kapal survei. Altimetri satelit mengisi sebagian besar celah itu secara tidak langsung: tinggi permukaan laut sendiri menggembung dan menurun merespons anomali gravitasi yang sama yang memengaruhi dasar laut di bawahnya, sehingga satelit yang melacak tinggi permukaan laut secara presisi bisa dipakai untuk menyimpulkan medan gravitasi di bawahnya. Kerja David Sandwell dari Scripps Institution of Oceanography dan Walter Smith dari NOAA, memakai data dari misi Geosat dan ERS-1, menghasilkan grid gravitasi laut global yang memberi peneliti gambaran pertama yang nyaris lengkap tentang variasi gravitasi di seluruh laut, kemudian disempurnakan lebih lanjut memakai data dari misi seperti CryoSat-2 dan Jason-1. Gravitasi turunan satelit tidak menggantikan survei kapal—resolusinya lebih kasar, dan tidak bisa menggantikan presisi yang diberikan gravimeter di sepanjang satu lintasan survei tertentu—tapi jadi pelengkap yang efektif untuk konteks regional di area yang belum pernah dilintasi kapal mana pun.
Untuk Apa Sebenarnya Data Gravitasi Laut Dipakai
Survei gravitasi laut jadi langkah awal standar dalam eksplorasi migas lepas pantai, justru karena lebih cepat dan murah dijalankan dibanding survei seismik refleksi, sambil tetap mengungkap tren struktural luas pada batuan di bawah dasar laut. Alih-alih menggantikan kerja seismik, survei gravitasi biasanya dijalankan lebih dulu, membantu menentukan ke mana kampanye seismik yang jauh lebih mahal itu seharusnya diarahkan supaya hasil paling berguna didapat per dolar yang dikeluarkan. Di luar eksplorasi sumber daya, data gravitasi terus melakukan pekerjaan yang sama seperti yang dilakukannya untuk Vening Meinesz hampir satu abad lalu: mengungkap variasi ketebalan dan komposisi kerak bumi, melacak proses tektonik di batas lempeng, dan—menggemakan sabuk anomali palung yang pertama kali ia petakan pada 1920-an—membantu mengkarakterisasi geodinamika zona subduksi hari ini.
Kesimpulan
Sejarah panjang gravimetri laut mengajarkan kita bahwa tantangan yang dianggap mustahil di lapangan sering kali hanya membutuhkan solusi rekayasa yang cerdas, bukan perombakan teori fisika. Vening Meinesz tidak menciptakan hukum fisika baru. Langkah revolusionernya adalah menemukan metode mekanis untuk meredam guncangan pendulumnya. Dengan rekayasa kestabilan tersebut, rumus fisika yang sudah teruji andal di darat akhirnya bisa bekerja dengan akurasi yang sama tingginya di tengah gejolak lautan. Setelah satu abad, teknologi ini berevolusi dari pendulum kuningan berbasis rekaman film menjadi sensor pegas ter-stabilisasi giroskop dengan koreksi GPS dan integrasi altimetri satelit. Meski demikian, esensi target data survei gravitasi laut saat ini tetap sama dengan apa yang pertama kali dirintis Vening Meinesz dari dalam lambung kapal selam Belanda.
Referensi
- Watts, A.B. (2011) — Gravity at Sea — A Memoir of a Marine Geophysicist, PMC (National Institutes of Health)
- Wikipedia — Felix Andries Vening Meinesz; HNLMS K XVIII
- SEG Wiki — Lucien LaCoste
- Sandwell, D.T. & Smith, W.H.F. — Marine Gravity Anomaly from Geosat and ERS-1 Satellite Altimetry, Journal of Geophysical Research: Solid Earth
- Sandwell, D.T., Müller, R.D., Smith, W.H.F., Garcia, E. & Francis, R. (2014) — New Global Marine Gravity Model from CryoSat-2 and Jason-1 Reveals Buried Tectonic Structure
- Geology Science — Gravity Surveys: Basic Principles and Applications
- Wikimedia Commons — Vening Meinesz Pendulum Apparatus; HNLMS K XVIII, 1935; Autograv CG-5 Gravity Meter
