Doppler Velocity Log: Cara AUV Mengukur Kecepatannya Sendiri Ketika GPS Tak Bisa Menjangkau
Begitu sebuah autonomous underwater vehicle (AUV) menyelam, sinyal GPS langsung hilang — gelombang radio tidak bisa menembus air laut. Sejak momen itu, semua yang diketahui wahana tentang posisinya harus dihitung sendiri, bukan diterima dari luar. Doppler Velocity Log (DVL) adalah sensor yang memungkinkan perhitungan itu berjalan: bukan dengan mengukur posisi secara langsung, melainkan mengukur kecepatan wahana terhadap dasar laut dengan presisi dan frekuensi yang cukup tinggi, hal ini bisa disebut dead reckoning, yang berhenti menjadi sekadar taksiran kasar dan berubah menjadi solusi navigasi yang akurasinya cuma meleset sebagian kecil persen dari jarak yang ditempuh.
Beam Geometri yang Sama, Target yang Berbeda

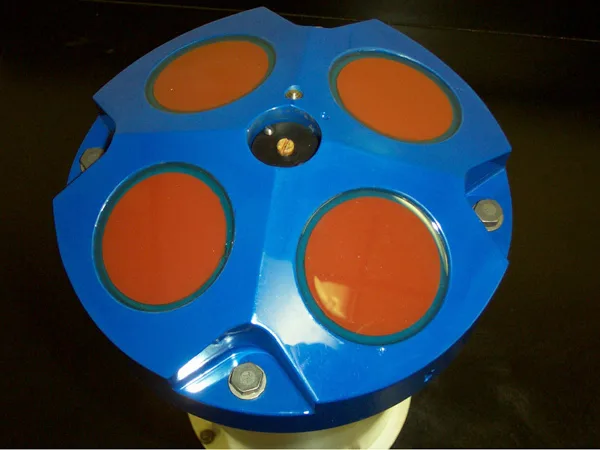

Kepala transducer DVL nyaris tidak bisa dibedakan dari milik ADCP, dan kemiripan itu bukan kebetulan: kedua instrumen sama-sama memancarkan berkas akustik sempit dalam konfigurasi Janus — empat berkas tersusun membentuk pola "×", masing-masing dimiringkan sekitar 30° dari garis vertikal — dan keduanya menghitung kecepatan dari pergeseran Doppler antara pulsa yang dipancarkan dan gemanya. Yang membedakan justru ke mana masing-masing instrumen mengarahkan pengukuran itu. ADCP memprofilkan kolom air, membaca hamburan balik dari partikel tersuspensi pada serangkaian bin kedalaman untuk menyusun profil arus — topik yang sudah dibahas tuntas di artikel kami tentang Acoustic Doppler Current Profiler. DVL justru mengarahkan berkasnya ke dasar laut dan secara spesifik membaca pergeseran Doppler dari gema pantulan dasar laut, memakainya untuk menghitung kecepatan wahana tersebut relatif terhadap permukaan tetapnya. Salah satu perbandingan teknis dari industri menyebutnya secara gamblang: DVL pada dasarnya adalah ADCP yang beamforming dan algoritmenya dioptimalkan untuk navigasi, bukan untuk pengukuran arus — dan keduanya tidak bisa saling menggantikan, karena algoritma bottom-tracking DVL memang dirancang khusus untuk mengunci dan mengukur jarak ke gema dasar laut, bukan hamburan balik dari kolom air.
Mode Bottom Track, dan Cadangan Water Track
Sepanjang hampir seluruh masa operasinya, DVL berjalan dalam mode bottom track: selama dasar laut masih berada dalam jangkauan di bawah wahana, keempat berkasnya mengembalikan pergeseran Doppler yang kuat dan jelas, dan instrumen melaporkan vektor kecepatan dengan akurasi hingga persentase kecil. Jangkauan itu tidak tak terbatas, dan besarnya bergantung pada frekuensi — trade-off mendasar yang berlaku di semua sonar Doppler. Frekuensi tinggi di kisaran 600 kHz–1,2 MHz menghasilkan berkas yang lebih sempit dan resolusi kecepatan yang lebih halus, tapi altitude maksimumnya lebih dangkal, biasanya di kisaran 100–200 meter; frekuensi rendah ke arah 300 kHz mengorbankan sedikit presisi demi jangkauan, dengan altitude bottom-track terdokumentasi mencapai sekitar 400–420 meter pada unit komersial. Ketika dasar laut keluar dari jangkauan — misalnya wahana turun ke perairan dalam yang melebihi batas altitude-nya, atau melintasi palung — DVL tidak serta-merta kehilangan seluruh fungsinya. Sebagian besar unit modern beralih ke mode water track, yang fungsinya identik dengan ADCP: melacak pantulan Doppler dari lapisan air acuan, bukan dari dasar. Cara ini menjaga estimasi kecepatan tetap mengalir, tapi yang terukur adalah kecepatan AUV relatif terhadap massa air yang bergerak, bukan dasar laut yang diam — acuan yang jauh lebih lemah untuk navigasi, sehingga sistem navigasi terintegrasi memperlakukannya sebagai masukan berkualitas rendah dengan tingkat kepercayaan yang diturunkan.
Kenapa Kecepatan Saja Bukan Posisi — dan Bagaimana DVL Mengatasinya
DVL tidak pernah melaporkan posisi. Yang dihasilkan adalah vektor kecepatan, beam satu per satu, puluhan kali per detik. Mengubah data itu menjadi solusi navigasi adalah tugas dead reckoning: mengintegrasikan kecepatan sepanjang waktu, dimulai dari titik acuan yang diketahui, untuk memproyeksikan posisi wahana saat ini. Kalau ini dilakukan hanya dengan inertial navigation system (INS) — akselerometer dan giroskop tanpa referensi kecepatan eksternal apa pun — errornya membesar secara geometris, karena INS yang tak dibantu apa pun harus mengintegrasikan percepatan dua kali untuk mendapatkan posisi, dan bias atau noise sekecil apa pun tumbuh sebanding dengan kuadrat waktu yang berlalu. Begitu kecepatan DVL yang terukur langsung — bukan hasil integrasi — dimasukkan sebagai input bantu ke Kalman filter milik INS, gambarannya berubah total: filter kini punya observasi kecepatan nyata yang diperbarui secara berkala untuk mengoreksi drift giro dan bias akselerometer, dan pertumbuhan error dead-reckoning berubah dari fungsi waktu menjadi persentase yang kecil dari jarak yang benar-benar ditempuh — karena error kecepatan, bukan waktu, yang menjadi faktor dominan, dan DVL menjaga error kecepatan itu tetap terbatas dan kecil.
Angka Nyata: Akurasi di Berbagai Kelas DVL Komersial
Lembar spesifikasi yang dipublikasikan memberi gambaran konkret soal apa arti "akurat" dalam praktiknya. Workhorse Navigator buatan Teledyne RD Instruments — DVL yang diluncurkan pada 1995 dan dianggap luas sebagai instrumen komersial pertama pada kelasnya — memiliki akurasi sekitar ±0,4% dari kecepatan terukur ±0,2 cm/s untuk varian 300 kHz-nya, mengerucut menjadi sekitar ±0,2% ±0,1 cm/s pada 600 kHz dan 1200 kHz, di mana panjang gelombang yang lebih pendek mendukung resolusi Doppler yang lebih halus dengan konsekuensi jangkauan yang lebih pendek. DVL1000 buatan Nortek, unit 1 MHz yang lebih baru dan ditujukan untuk integrasi kompak AUV dan ROV, memiliki akurasi single-ping sekitar 0,8 cm/s pada setengah altitude maksimumnya, dan akurasi bottom-track jangka panjang sekitar ±0,1% ±0,1 cm/s, dengan mode cadangan water-track yang spesifikasinya lebih longgar, sekitar ±0,3% ±0,3 cm/s — ilustrasi terukur soal seberapa besar akurasi yang hilang begitu bottom lock terputus. Teledyne RDI menghentikan produksi Workhorse Navigator beserta saudaranya Explorer pada 2020, digantikan oleh Tasman DVL, yang mendorong altitude bottom-track maksimum hingga sekitar 420 meter sekaligus memperluas kedalaman operasi terspesifikasi hingga 6.000 meter — angka-angka yang mencerminkan tren industri yang lebih luas: DVL kini bisa menjangkau lebih dalam dan lebih jauh dari dasar laut tanpa mengorbankan akurasi kelas navigasi.

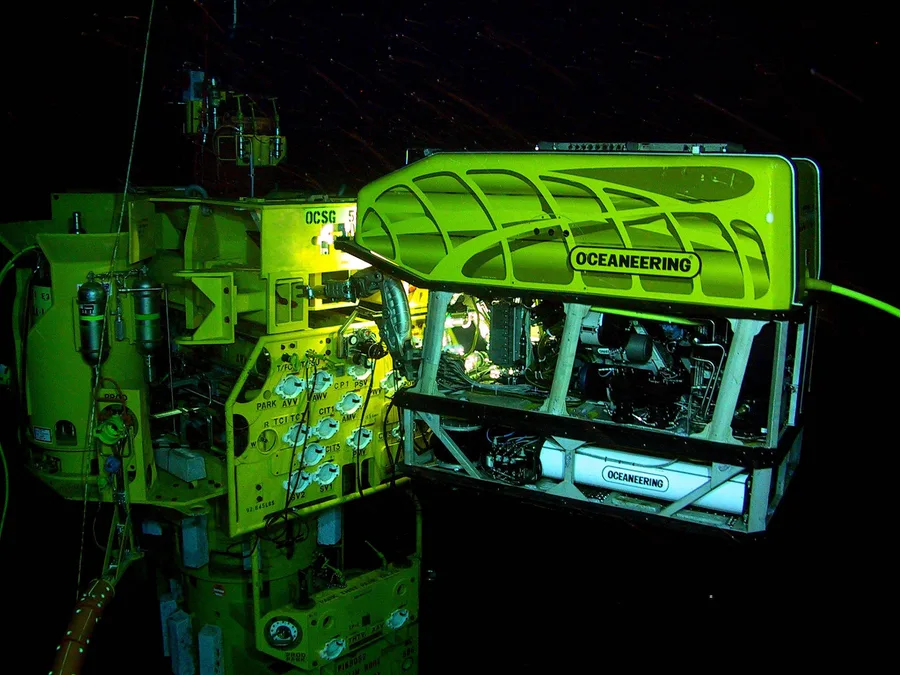

Aplikasi: Dari Transit AUV Jarak Jauh sampai Station-Keeping ROV
Bukti paling jelas soal apa yang didapat operator dari navigasi berbantuan DVL ada pada HUGIN Endurance milik Kongsberg, AUV jarak jauh yang sistem navigasi inersial Sunstone-nya memadukan Doppler Velocity Log dengan inertial measurement unit, sensor kedalaman, dan kompas. Dalam misi otonom berdurasi berminggu-minggu yang mencatatkan rekor, mencakup seluruh jangkauan desain wahana sejauh 1.200 nautical mile (sekitar 2.200 km) pada kedalaman 50 hingga 3.400 meter, AUV ini hanya menerima satu fix navigasi dari transponder yang sudah dipasang lebih dulu, sepuluh jam setelah penyelaman dimulai — sisa misinya dijalankan sepenuhnya tanpa bantuan navigasi eksternal apa pun, murni mengandalkan dead reckoning berbantuan DVL. Wahana ini muncul kembali ke permukaan dengan error posisi sekitar 0,02% dari total jarak tempuh. Keluarga SPRINT-Nav milik Sonardyne, yang memadukan DVL Syrinx langsung dengan INS fibre-optic atau ring-laser-gyro dalam satu housing, memiliki akurasi terspesifikasi mulai dari sekitar 0,03% sampai di bawah 0,01% dari jarak tempuh tergantung tier-nya, dan dipasarkan secara eksplisit untuk pekerjaan AUV, uncrewed underwater vehicle, dan eksursi ROV jarak jauh, di mana mendapatkan kembali fix permukaan atau fix akustik di tengah misi tidak praktis dilakukan. ROV memanfaatkan pengukuran yang sama untuk tujuan yang berbeda: alih-alih transit panjang, ROV kelas kerja yang menahan posisi di atas struktur bawah laut memasukkan kecepatan DVL ke sistem dynamic positioning-nya sebagai input kecepatan beracuan dasar laut, sehingga wahana bisa menahan posisi tetap di atas target sekalipun beacon positioning akustik jarang, atau ketika wahana bekerja terlalu dekat di bawah platform sehingga referensi permukaan berbasis GPS jadi sulit secara geometris untuk dipakai.
Instrumen yang Menggantikan Peran GPS, Bukan GPS Itu Sendiri
Penting untuk tegas soal apa yang dilakukan dan tidak dilakukan DVL, karena keduanya sering tertukar. DVL tidak memberikan posisi, dan tidak menggantikan GPS dalam arti memberikan fix geografis absolut — tidak ada instrumen akustik yang bisa melakukan itu di bawah air dengan otoritas setara GPS. Yang digantikannya adalah peran yang dimainkan GPS di permukaan: referensi kecepatan yang terukur langsung, kontinu, dan berlaju tinggi, yang bisa dipercaya oleh filter navigasi di antara fix-fix yang jarang muncul — pembaruan dari transponder akustik, atau fix GPS singkat saat wahana muncul sebentar ke permukaan — yang memang memberikan posisi absolut. Setiap sensor lain dalam susunan navigasi AUV — IMU, sensor kedalaman, kompas — pada dasarnya mengintegrasikan sesuatu atau mengukur sebuah sudut. DVL adalah satu-satunya sensor dalam susunan itu yang mengukur kecepatan terhadap dasar laut secara langsung, dan itulah tepatnya pengukuran yang tidak bisa diartikan selain sebagai dead reckoning.
References
- Nortek, "DVL 1000 - 300 m: Doppler Velocity Log for underwater navigation," product specifications, https://www.nortekgroup.com/products/dvl-1000-300m
- Sonardyne, "SPRINT-Nav," product page, https://www.sonardyne.com/product/sprint-nav/
- Oceantek, "What Is a DVL? How Different with ADCP," https://oceanadcp.com/what-is-a-dvl-difference-between-dvl-and-adcp/
- Teledyne RD Instruments, "Workhorse Navigator Doppler Velocity Log" datasheet, hosted by British Oceanographic Data Centre, https://www.bodc.ac.uk/data/documents/nodb/pdf/rdi_workhorse_nav_ds_lr.pdf; see also Ocean News & Technology, "Next-Generation Doppler Velocity Log From Teledyne RDI," on the 2020 Navigator/Explorer retirement and Tasman DVL successor, https://oceannews.com/news/subsea-and-survey/next-generation-doppler-velocity-log-from-teledyne-rdi/
- Kongsberg, "Autonomous Underwater Vehicle, HUGIN Endurance," product page on Sunstone INS/DVL navigation, https://www.kongsberg.com/what-we-do/ocean-space/autonomous-and-uncrewed-solutions/auv/autonomous-underwater-vehicle-hugin-endurance/; case detail via Interesting Engineering, "Norway's underwater drone breaks record, swims 3400m deep autonomously," https://interestingengineering.com/innovation/norway-underwater-drone-hugin-endurance-auv
- "Underwater Doppler Navigation with Self-calibration," The Journal of Navigation, Cambridge University Press, https://www.cambridge.org/core/journals/journal-of-navigation/article/underwater-doppler-navigation-with-selfcalibration/255227D3244EE4920580A055C90D6F6E
