Integrasi Data Multi-Sensor di Kapal Survei: Satu Kerangka Acuan untuk Banyak Instrumen
Kapal survei modern jarang cuma membawa satu instrumen. Satu lambung kapal saja bisa memuat multibeam echosounder, side-scan sonar yang ditarik di belakang, magnetometer, dan sub-bottom profiler — semuanya merekam data secara bersamaan dalam satu lintasan. Masalahnya, gabungan data dari keempat sensor itu tidak ada artinya kalau setiap pengukurannya tidak bisa ditelusuri balik ke satu titik acuan yang sama di kapal, pada saat yang sama pula — dan ini ternyata jauh lebih rumit daripada kedengarannya.
Setiap Sensor Mengukur dari Titik yang Berbeda-beda

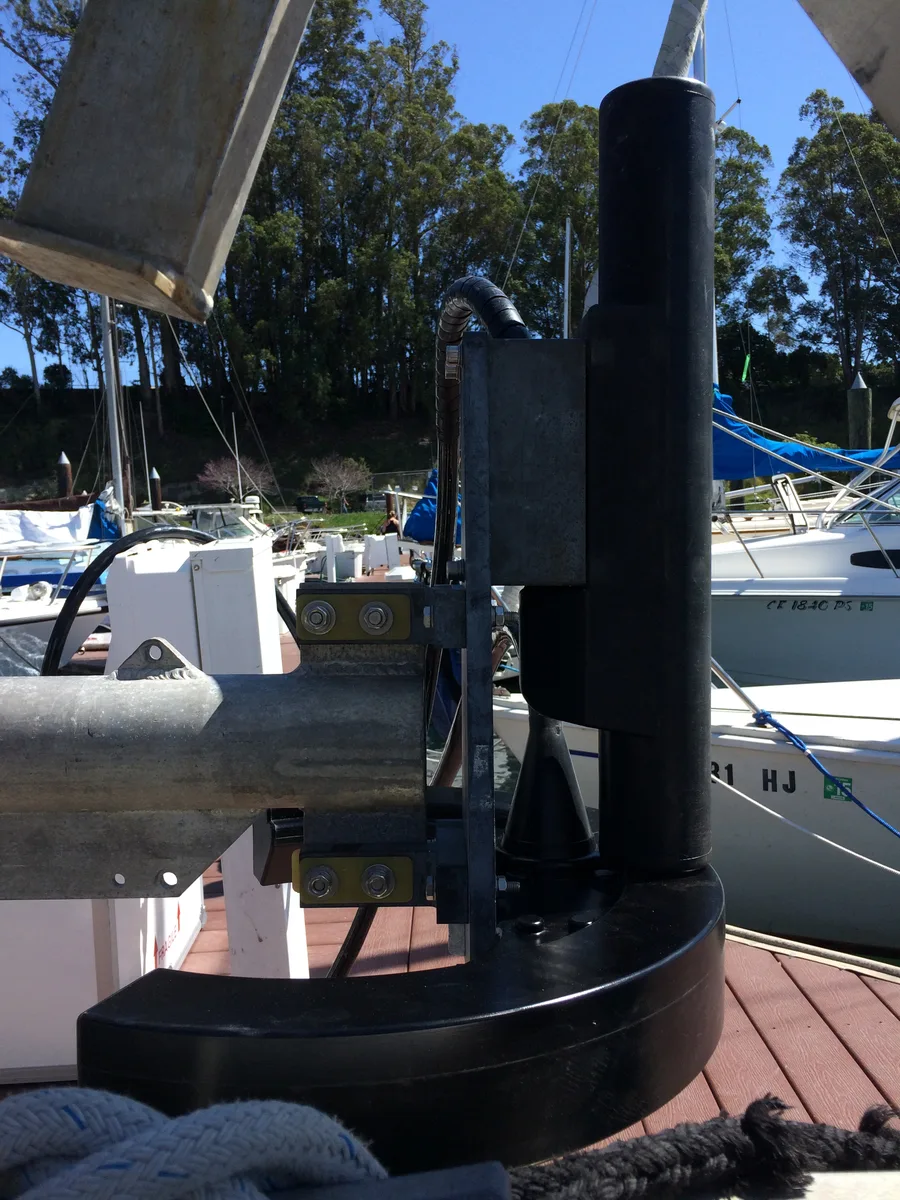

Transduser multibeam bisa saja dipasang di lambung kapal, tiga meter di depan titik berat kapal; antena GNSS nangkring di tiang setinggi dua meter dan satu meter ke belakang; sementara sensor motion malah terpasang di braket lain lagi, di tempat yang sama sekali berbeda. Setiap selisih posisi ini — dinyatakan sebagai jarak X, Y, Z dari satu Vessel Reference Point (VRP), yang di industri kadang disebut juga Common Reference Point (CRP) — harus diukur dan dimasukkan ke perangkat lunak akuisisi sebelum data dari semua sensor bisa digabung menjadi satu model dasar laut yang koheren. Praktik industri menyebut selisih ini sebagai lever arm offset, dengan toleransi pengukuran yang cukup ketat: sekitar ±0,01 meter (confidence level 95%) untuk titik kontrol seperti VRP itu sendiri, dan sekitar ±0,02 meter (confidence level 95%) untuk offset masing-masing sensor terhadap kerangka acuan tersebut. Salah mengukur lever arm walau cuma beberapa sentimeter saja, dan setiap kedalaman atau posisi yang dilaporkan multibeam akan ikut membawa kesalahan itu sampai ke permukaan akhir yang dihasilkan.
Boresight Mengoreksi Cara Sensor Dipasang, Bukan Cuma Posisinya

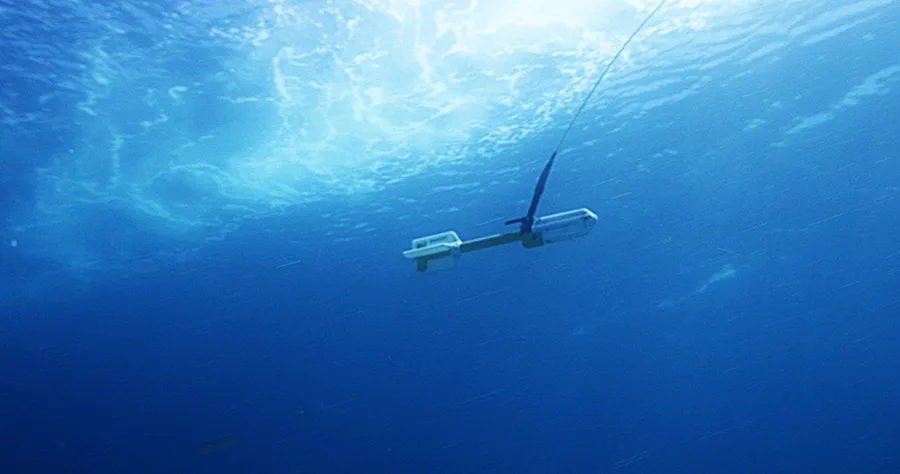

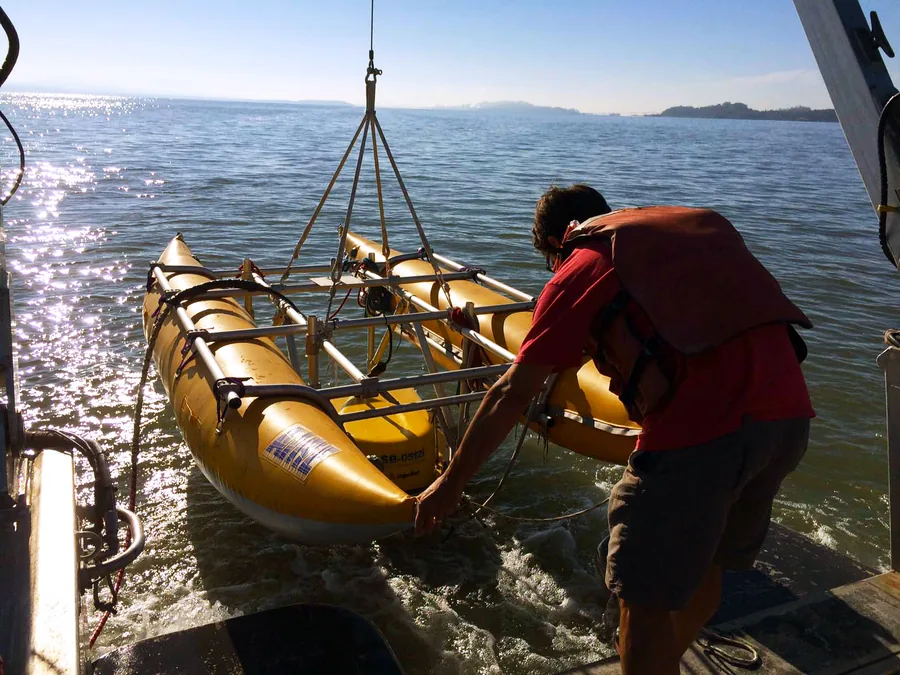

Offset saja hanya membereskan soal posisi; orientasi sensor adalah persoalan lain. Head multibeam nyaris tidak pernah benar-benar sejajar dengan sumbu roll, pitch, dan yaw kapal — alat itu terpasang pada sudut kecil apa pun yang terjadi saat instalasi berlangsung — sehingga patch test dijalankan untuk menghitung sisa kesalahan boresight pada ketiga sudut tersebut, ditambah latensi waktu antara saat GNSS mendapat fix posisi dan saat sistem multibeam benar-benar menerapkannya. Logika yang sama berlaku untuk setiap sensor lain yang berbagi lambung kapal: magnetometer yang ditarik dengan kabel di belakang kapal punya offset dari VRP yang terus berubah seiring kabel tarik memanjang atau kapal berbelok, dan sub-bottom profiler yang dipasang di lambung kapal punya boresight sendiri terhadap multibeam, meskipun keduanya sama-sama terpasang kaku di kapal yang sama.
Menjalankan Beberapa Sonar Sekaligus Tanpa Saling Mengganggu
Penggabungan sensor memunculkan masalah kedua yang tidak pernah dihadapi survei satu instrumen: interferensi akustik. Multibeam, side-scan sonar, dan sub-bottom profiler yang beroperasi bersamaan di kapal yang sama bisa saling menangkap pulsa pancaran masing-masing sebagai noise, menurunkan kualitas data ketiga sistem sekaligus. Strategi mitigasi yang umum dipakai antara lain memisahkan frekuensi operasi tiap instrumen supaya sinyal baliknya tidak saling tumpang tindih, atau time-division multiplexing — menyinkronkan atau sengaja menggeser waktu pulsa tiap sensor supaya tidak ada dua instrumen yang memancar atau mendengarkan pada saat yang persis sama.
Studi Kasus: Survei Sekaligus di Dua Lokasi Wind Farm Terapung
Proyek karakterisasi lokasi milik Acteon untuk situs Wind Farm terapung Bellrock dan Broadshore menjadi contoh nyata seperti apa akuisisi multi-sensor terintegrasi dalam skala besar. Alih-alih menjalankan lintasan terpisah untuk tiap instrumen, survei ini menggabungkan data multibeam echosounder, side-scan sonar, magnetometer, dan sub-bottom profiler yang direkam bersamaan, dengan strategi mitigasi interferensi yang dirancang khusus agar keempat sistem tetap bisa dipakai sekaligus. Proyek ini mencatat lebih dari 3.100 kilometer data survei di kedua lokasi, dengan multibeam mencapai resolusi 0,5 kali 0,5 meter, dan dipadukan dengan 35 titik bor geoteknik memakai sistem pengeboran dasar laut PROD milik UTEC, yang berhasil mencapai rata-rata sekitar 80% recovery sampel pada kondisi tanah berpasir.
Studi Kasus: Saat Penggabungan Sensor Menemukan Sesuatu yang Dilupakan
Dalam survei bulan Juni 2022 di situs wind farm lepas pantai MarramWind, lepas pantai Skotlandia, kapal survei Galaxy milik Fugro sedang menarik side-scan sonar ketika operator sonar menandai kemungkinan obstruksi di dasar laut. Sonar yang ditarik itu segera diangkat untuk menghindari tabrakan dengan objek tersebut, lalu multibeam yang terpasang di lambung kapal dipakai untuk memastikan pembacaan kedalaman di lokasi yang sama, dan mengungkap objek padat sepanjang kira-kira 100 meter. Lintasan sub-bottom profiler di koordinat yang sama kemudian memperlihatkan lapisan sedimen yang terganggu, konsisten dengan objek besar yang terkubur, bukan fitur dasar laut alami. Digabungkan, ketiga dataset itu mengidentifikasi bangkai kapal tersebut sebagai SS Tobol, kapal Rusia yang ditorpedo pada 1917 — temuan yang hanya mungkin terjadi karena data side-scan, multibeam, dan sub-bottom diinterpretasikan bersama secara real time, bukan sebagai tiga deliverable terpisah yang baru diproses belakangan di kantor.
Integrasi Adalah Sebuah Disiplin, Bukan Fitur Software
Software akuisisi memang bisa merekam empat sensor sekaligus ke satu file, tapi ia tidak bisa menentukan lever arm, menghitung sudut boresight, atau memilih skema mitigasi interferensi dengan sendirinya — semua itu keputusan survei yang diambil jauh sebelum kapal meninggalkan dermaga, lalu diverifikasi lewat patch test dan kalibrasi begitu kapal sudah berlayar. Kalau disiplin ini dijalankan dengan benar, hasilnya adalah dataset di mana anomali magnetometer, reflektor sub-bottom, dan pembacaan kedalaman multibeam semuanya bisa dipercaya menggambarkan titik yang sama persis di dasar laut — dan persis itulah yang mengubah survei wind farm rutin menjadi identifikasi bangkai kapal, bukan tiga dataset yang masing-masing tidak meyakinkan.
