Platform & Operasi Survei
Distributed Acoustic Sensing: Saat Kabel Serat Optik Berubah Jadi Ribuan Pos Receiver Bawah Laut

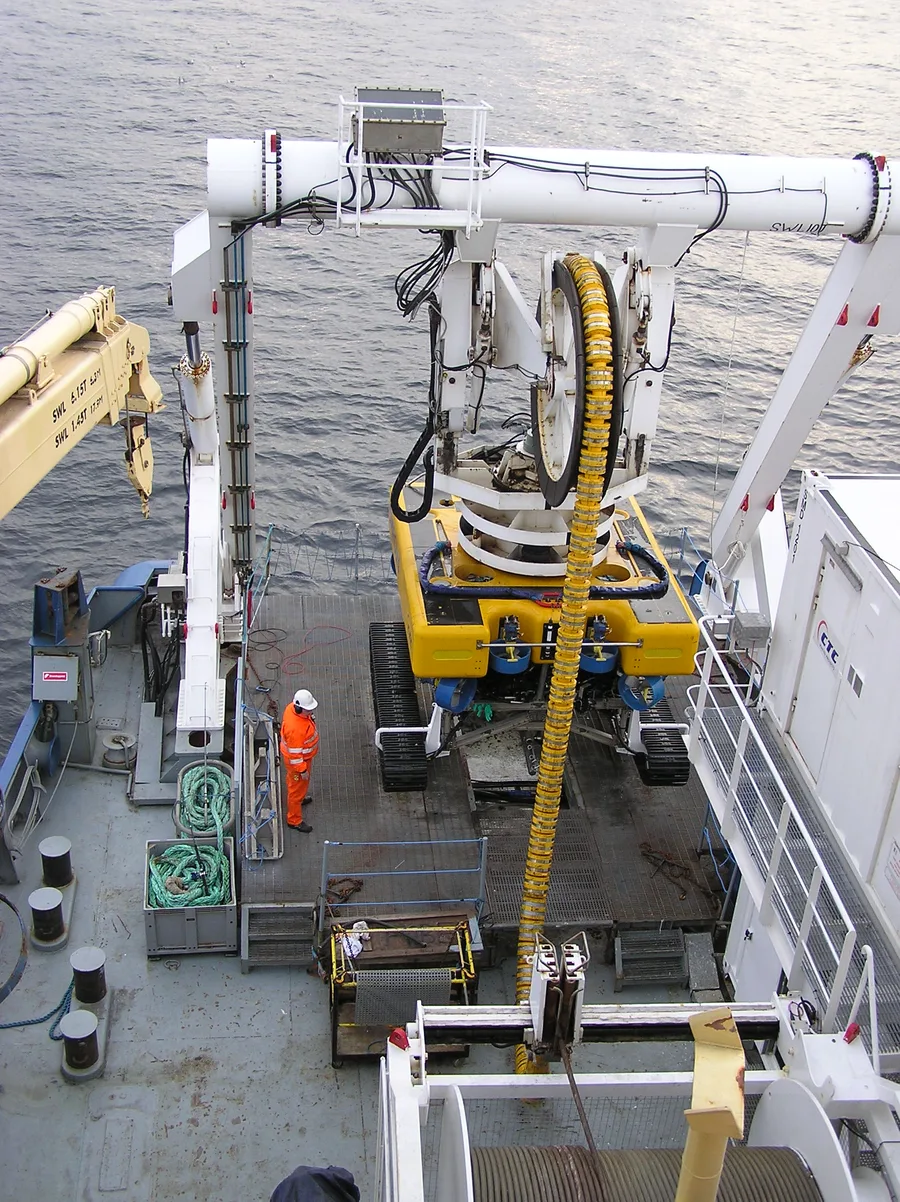

Artikel kami tentang inspeksi ROV membahas cara operator lepas pantai memeriksa kondisi pipa atau kabel saat ini: kapal dimobilisasi, ROV diturunkan, dan sepanjang infrastruktur diperiksa secara menyeluruh — tapi hasilnya tetap berupa potret sesaat, sesuai jadwal program inspeksi yang berlaku. Distributed acoustic sensing (DAS) menjawab pertanyaan yang sama sekali berbeda. Bukan "bagaimana kondisi aset ini hari ini," melainkan "apakah ada sesuatu yang sedang terjadi di sepanjang rute ini, saat ini juga" — mengubah kabel serat optik yang tadinya dipasang murni untuk mengirim data menjadi sensor akustik kontinu di sepanjang jalurnya, mendengarkan secara real time, sepanjang waktu, tanpa perlu memasang satu pun sensor tambahan.
Fisika di Baliknya: Membaca Cahaya Balik, Bukan Menambah Sensor
DAS tidak membutuhkan elektronik, sensor, atau catu daya apa pun di sepanjang kabel yang dipantau — semuanya terjadi di satu ujung saja, pada perangkat yang disebut interrogator. Interrogator menembakkan pulsa laser pendek ke dalam serat optik, ribuan kali per detik. Ketika setiap pulsa merambat, sebagian kecil cahayanya terus-menerus terpantul balik oleh variasi kerapatan atau densitas mikroskopis yang secara alami ada di dalam material kaca itu sendiri — fenomena yang sudah lama dipahami, disebut Rayleigh backscatter, efek fisik yang sama yang mendasari peralatan optical time-domain reflectometry (OTDR) konvensional sejak era 1980-an. Yang membedakan DAS dari OTDR biasa adalah penggunaan varian teknik yang koheren dan peka fase — phase-sensitive OTDR, atau φ-OTDR — yang tidak hanya melacak intensitas cahaya balik, tapi juga fasenya. Gangguan eksternal apa pun yang secara fisik membebani serat — entah dari getaran, benturan, atau perubahan tekanan — akan menggeser fase itu secara terukur, tepat di titik sepanjang serat tempat gangguan terjadi. Karena interrogator tahu persis berapa lama cahaya butuh waktu untuk mencapai titik mana pun di serat lalu kembali, ia bisa langsung mengonversi waktu munculnya pergeseran fase itu menjadi jarak — melokalisasi gangguan ke titik spesifik di sepanjang kabel yang panjangnya bisa puluhan hingga ratusan kilometer, semuanya hanya dari satu instrumen di satu ujung.
Output interrogator bukan satu angka pengukuran, melainkan jaringan padat berisi sensor virtual: sistem komersial yang ada sekarang umumnya membagi serat menjadi kanal-kanal berjarak sekitar 10 meter (spacing yang lebih rapat, sampai sekitar 1 meter, sudah pernah didemonstrasikan pada deployment khusus), masing-masing di-sampling secara independen pada laju yang umumnya berkisar ratusan hertz dan bisa mencapai beberapa kilohertz pada konfigurasi lanjutan — cukup cepat untuk menangkap sinyal frekuensi akustik sungguhan, bukan sekadar tren regangan yang lambat. Satu interrogator biasanya mampu mencakup sekitar 50 kilometer serat, dengan deployment nyata di lapangan yang sudah terbukti menjangkau sekitar 95 kilometer, dan sistem riset teramplifikasi khusus yang mendorong jangkauannya sampai ribuan kilometer. Hasilnya secara praktis: satu instrumen yang dicolokkan ke salah satu ujung kabel serat optik yang sudah terpasang, secara efektif berubah menjadi barisan sensor akustik tanpa putus di sepanjang seluruh rute kabel — kepadatan sensor yang mustahil dicapai secara praktis kalau harus memasang sensor titik terpisah pada interval serupa.
Dari Rasa Ingin Tahu di Dunia Seismologi Menuju Alat Proteksi Infrastruktur
DAS yang berbasis Rayleigh backscatter lahir dari riset fiber-sensing awal 1990-an, dengan kerja fondasi yang biasa dirujuk ke Dakin pada 1990 serta Taylor dan Lee pada 1993. Tapi teknologi yang paling langsung dipakai untuk monitoring infrastruktur saat ini — distributed vibration sensing berbasis phase-sensitive OTDR — baru benar-benar berwujud sistem kerja pertama pada 2005. Dari titik itu, aplikasinya bergeser pelan-pelan dari sekadar teknik sensing di laboratorium menjadi alat monitoring infrastruktur yang praktis: operator pipa darat mengadopsinya untuk mendeteksi gangguan pihak ketiga dan kebocoran di sepanjang koridor pipa tertanam, sementara perusahaan listrik memakainya untuk mendeteksi penggalian tanpa izin di dekat kabel tertanam dan menandai gejala awal kerusakan kabel. Perluasan ide yang sama ke ranah lepas pantai dan bawah laut mengikuti logika serupa, begitu teknologi amplifikasi dan pemrosesan sinyal yang dibutuhkan untuk menangkap sinyal lemah pada lintasan kabel bawah laut yang lebih panjang dan lebih keras itu matang — menyadari bahwa kabel telekomunikasi atau kabel listrik bawah laut mana pun yang sudah membawa serat gelap (dark fiber) yang tak terpakai, pada prinsipnya bisa diubah menjadi sensor pemantau untuk rutenya sendiri, tanpa perlu menggelar satu pun kabel sensor tambahan di sampingnya.
Apa Sebenarnya yang Dideteksi DAS di Sepanjang Rute Bawah Laut
Diterapkan khusus pada kabel bawah laut, sistem DAS disetel untuk mengenali tanda getaran dan akustik dari kejadian-kejadian yang paling sering mengancam integritas kabel: jangkar kapal yang terseret, jaring trawl atau ground gear yang menggesek dasar laut di dekat kabel, aktivitas penggalian atau konstruksi di titik kabel naik ke daratan (landfall), dan tanda getaran frekuensi rendah dari kapal yang melintas di atasnya. Penerapan yang terakhir ini membawa DAS melampaui sekadar deteksi ancaman, masuk ke ranah maritime domain awareness yang lebih luas — karena teknik ini bisa mencatat keberadaan, dan pada kasus tertentu karakter umum, lalu lintas kapal permukaan di sepanjang rute kabel, sehingga kabel secara efektif berfungsi ganda sebagai jalur deteksi kapal pasif, sebagai efek samping dari fungsi monitoring utamanya.
Studi Kasus: Setahun Memantau 92 Kilometer Kabel Telekomunikasi Bawah Laut
Salah satu bukti terpublikasi paling jelas bahwa DAS bekerja sesuai rancangannya pada infrastruktur bawah laut adalah uji monitoring jangka panjang yang mencakup 92 kilometer segmen kabel telekomunikasi bawah laut, dijalankan terus-menerus selama satu tahun penuh dan dipresentasikan di konferensi Optical Fiber Sensors (OFS) 2022. Pemrosesan real-time pada deployment itu berhasil mendeteksi dan menandai dua kategori ancaman yang mendominasi statistik kerusakan kabel bawah laut di dunia nyata: aktivitas penangkapan ikan bottom-trawl yang melintas dekat rute, dan kejadian jangkar kapal yang cukup dekat sehingga berisiko menghantam atau menyeret kabel. Mempertahankan performa deteksi seperti itu secara kontinu di hampir tiga perempat jangkauan single-span khas sebuah interrogator DAS, selama setahun penuh tanpa jeda, sudah menjadi bukti tersendiri bahwa teknologi ini sudah jauh melampaui tahap demonstrasi laboratorium dan masuk ke ranah alat monitoring yang benar-benar operasional — persis karena trawling dan penjangkaran adalah, mayoritas, dua penyebab dominan kerusakan kabel bawah laut secara global di lapangan, yang justru itulah yang paling perlu ditangkap oleh sistem monitoring yang melindungi infrastruktur kabel.
Celah akibat tidak adanya sistem semacam itu menjadi catatan publik pada 26 September 2022, ketika ledakan merobek pipa gas Nord Stream 1 dan Nord Stream 2 di dasar Laut Baltik. Ledakan itu justru pertama kali terdeteksi oleh seismometer di daratan Denmark dan Swedia, bukan oleh sistem monitoring apa pun di pipa itu sendiri — karena memang tidak ada sistem semacam itu terpasang di infrastruktur tersebut. Pasca kejadian, vendor DAS terang-terangan menyampaikan apa yang mungkin bisa diubah oleh teknologi ini: seperti dikatakan salah satu eksekutif penjualan industri secara terbuka, andai sistem DAS terpasang pada pipa Nord Stream, "tidak mungkin ada yang bisa memasang alat peledak di sana tanpa ketahuan." Insiden lain yang lebih kecil beberapa bulan sebelumnya — pemutusan kabel serat optik Norwegia pada Januari 2022 yang menghubungkan Svalbard Satellite Station ke jaringan komunikasi daratan, kabel paling utara dari jenisnya — menggarisbawahi celah yang sama pada konteks yang berbeda. Kedua insiden ini bukan studi kasus DAS dalam arti seperti uji coba 92 kilometer di atas; keduanya justru menjadi alasan mengapa uji coba semacam itu, dan yang serupa, bergeser dari sekadar rasa ingin tahu riset menjadi topik hidup dalam perencanaan keamanan infrastruktur bawah laut sejak 2022.
Lapisan Monitoring yang Berbeda, Bukan Pengganti ROV
DAS tidak menggantikan inspeksi fisik, dan memang tidak dirancang untuk itu. Ia tidak bisa memberi tahu operator kondisi korosi kawat armor kabel, memastikan kedalaman penguburan sesuai spesifikasi desain, atau melakukan inspeksi visual maupun NDT jarak dekat pada sambungan atau housing repeater tertentu — semua itu masih jadi pekerjaan ROV, persis seperti dibahas di artikel pendamping kami tentang inspeksi ROV. Yang ditambahkan DAS adalah lapisan yang secara struktural tidak bisa disediakan oleh inspeksi berkala: kesadaran kontinu terhadap apa yang terjadi di sepanjang rute, setiap jam setiap hari, di antara proyek-proyek inspeksi — menangkap seretan jangkar atau lintasan trawl pada saat kejadiannya berlangsung, bukan menemukan kerusakannya berminggu-minggu atau berbulan-bulan kemudian pada survei terjadwal berikutnya. Untuk aset yang, menurut definisinya, panjangnya berkilo-kilometer dan sebagian besar tak terlihat begitu menghilang di bawah permukaan air, pergeseran ini — dari potret berkala menjadi pendengaran kontinu — bukan sekadar peningkatan bertahap, melainkan benar-benar kategori proteksi yang berbeda.
Referensi
- NKT, "Distributed Acoustic Sensing (DAS) — Cable Monitoring Solutions," https://www.nkt.com/products-solutions/lifecycle-cable-services/cable-monitoring-solutions/offshore/distributed-acoustic-sensing-das
- AP Sensing, "Distributed Acoustic Sensing (DAS) | C-OTDR," https://www.apsensing.com/en/technology-and-products/distributed-acoustic-sensing
- AP Sensing, "Enhancing Subsea Infrastructure Monitoring with Fiber Optic Sensing," https://www.apsensing.com/en/news/news-enhancing-subsea-infrastructure-monitoring-with-fiber-optic-sensing
- Optica Publishing Group, "Experience from Long-term Monitoring of Subsea Cables using Distributed Acoustic Sensing," OFS 2022 conference paper, https://opg.optica.org/abstract.cfm?uri=OFS-2022-Th2.4
- arXiv, "Monitoring of Underwater Critical Infrastructures: the Nord Stream and Other Recent Case Studies," https://arxiv.org/pdf/2302.01817
- arXiv, "Vessel Detection and Localization Using Distributed Acoustic Sensing in Submarine Optical Fiber Cables," https://arxiv.org/pdf/2509.11614
- High North News, "Nord Stream Pipeline Sabotage Mirrors Svalbard Cable Incident," https://www.highnorthnews.com/en/nord-stream-pipeline-sabotage-mirrors-svalbard-cable-incident
- MapYourTech, "Distributed Acoustic Sensing on Fiber: Principles, Resolution, and Telecom Use Cases," https://mapyourtech.com/distributed-acoustic-sensing-on-fiber-principles-resolution-and-telecom-use-cases/
- PubMed, "Research Progress in Distributed Acoustic Sensing Techniques," https://pubmed.ncbi.nlm.nih.gov/36015819/
