Aplikasi Sub-Bottom Profiler: Menyingkap Lapisan yang Tak Terlihat di Bawah Dasar Laut

Side-scan sonar memberi tahu kita apa yang ada di atas dasar laut. Tapi sebagian besar keputusan rekayasa yang penting justru hanya bisa dijawab dengan melihat di bawah permukaan itu: seberapa dalam pipa harus dikubur, apakah ada gas dangkal yang berbahaya, atau seberapa tebal lapisan lunak sebelum mencapai batuan dasar. Di sinilah sub-bottom profiler (SBP) mengambil alih—instrumen yang mengubah pantulan akustik menjadi irisan melintang stratigrafi bawah laut, lapisan demi lapisan.

Bagaimana Sub-Bottom Profiler Bekerja

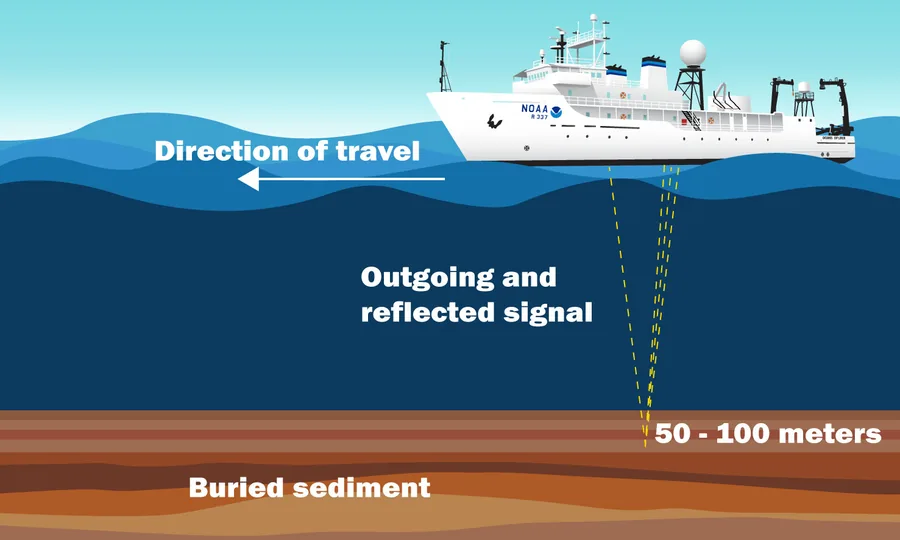

Instrumen ini memancarkan sinyal akustik berfrekuensi rendah hingga menengah secara vertikal ke dasar laut lewat sebuah transduser. Pulsa suara merambat melewati kolom air sebelum menghantam dasar laut. Sebagian energi akustiknya dipantulkan kembali ke permukaan, sementara sisanya menembus lapisan atas substrat. Pulsa yang kembali ditangkap oleh transduser yang sama (pada sistem chirp/pinger) atau hidrofon yang ditarik terpisah (pada sistem boomer), lalu didigitalkan dan diolah menjadi gambaran visual dari batas-batas geologi di bawah permukaan.

Prinsip dasarnya sederhana tapi selalu berlaku: makin rendah frekuensi yang dipakai, makin dalam penetrasinya ke sedimen, tapi resolusi citranya juga makin kasar. Sebaliknya, frekuensi tinggi memberi detail tajam pada lapisan dangkal, tapi cepat teredam sebelum mencapai kedalaman yang signifikan. Kepadatan sedimen juga sangat memengaruhi kedalaman penetrasi—material berbutir halus seperti lumpur atau pasir halus meneruskan sinyal jauh lebih dalam dibanding material berbutir kasar seperti kerikil.

Empat Jenis Sistem, Empat Karakter Berbeda

Tidak ada satu sub-bottom profiler yang cocok untuk semua kebutuhan. Pemilihan sistemnya selalu bergantung pada trade-off antara resolusi dan kedalaman penetrasi yang ditargetkan survei:

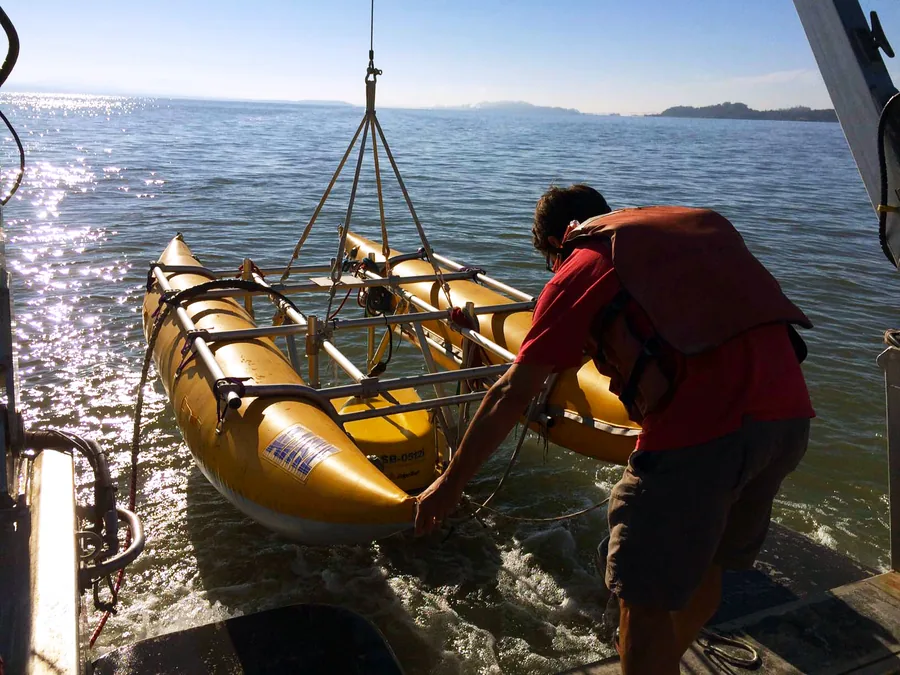

• Chirp — memancarkan pulsa dengan frekuensi tersapu (swept frequency), umumnya 2–18 kHz. Menghasilkan citra resolusi sangat tinggi pada beberapa meter teratas sub-permukaan, tetapi penetrasinya terbatas dibanding boomer atau sparker.
• Pinger — beroperasi pada frekuensi lebih tinggi (2–20 kHz), umumnya dipakai untuk mendeteksi horizon geologi di strata dangkal hingga menengah.
• Boomer — sistem frekuensi rendah (dominan 500 Hz–5 kHz) yang menggunakan kumparan induksi dan pelat logam untuk menghasilkan pulsa akustik bertenaga 50–300 joule. Mampu menembus hingga 50 m pada sedimen berbutir halus, dan sekitar 25 m pada sedimen berbutir kasar.
• Sparker — bekerja dengan percikan listrik yang menguapkan air laut di sekitar ujung array, menciptakan gelombang tekanan. Sistem sparker bertenaga sangat tinggi (~12.000 kJ) dapat mencapai frekuensi serendah 50 Hz dan menembus hingga 1.000 m—jauh melampaui kapasitas ketiga sistem lainnya.

Jejak Sejarah: Dari Eksperimen Seismik Pertama ke Chirp Modern

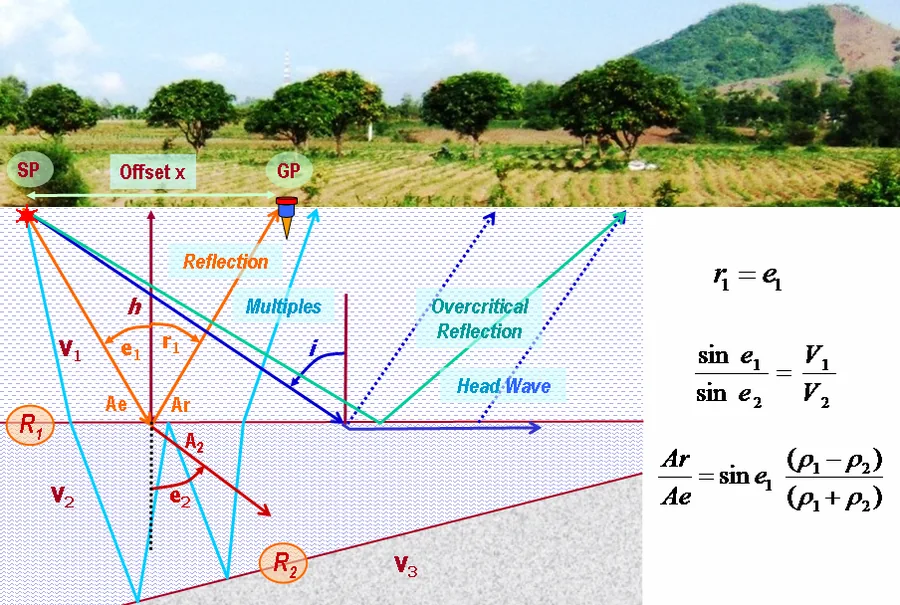

Fondasi teknologi ini sudah ada jauh sebelum istilah "sub-bottom profiler" dikenal. Kapten Nicholas Heck mengembangkan radio acoustic ranging (RAR) pada 1923–1924—langkah awal menuju sistem navigasi elektronik modern sekaligus profil refraksi dan refleksi seismik samudra. Tapi momen yang benar-benar jadi tonggak sejarah geofisika laut baru terjadi pada 1935, ketika Dr. Maurice Ewing (yang kelak dijuluki "bapak geofisika laut") melakukan eksperimen refleksi seismik lepas pantai pertama di dunia, dari atas kapal survei Coast and Geodetic Survey bernama Oceanographer. Dari eksperimen berbasis prinsip refleksi seismik inilah generasi sub-bottom profiler modern—chirp, boomer, sparker—diturunkan dan terus disempurnakan selama beberapa dekade berikutnya.

Aplikasi Utama di Lapangan

Perencanaan rute dan kedalaman penguburan pipa/kabel

Sub-bottom profiler jadi instrumen krusial untuk menilai geologi di bawah dasar laut dan ketebalan sedimen, guna memandu jalur pengeboran dan instalasi pada eksplorasi migas maupun perencanaan rute pipa. Data SBP memungkinkan analisis tiga dimensi terhadap arsitektur sedimen, sekaligus mendeteksi objek terkubur yang memantulkan sinyal kuat seperti kabel, pipa, dan boulder. Kedalaman penetrasinya bisa mencapai 35–50 m di bawah dasar laut, tergantung komposisi sedimen dan jenis profiler yang dipakai.

Deteksi gas dangkal dan pockmark

Keberadaan gas dalam sedimen menyebabkan penurunan tajam kecepatan akustik, yang memunculkan efek "blanking" atau pemudaran sinyal pada profil seismik—penanda khas yang segera dikenali interpreter berpengalaman. Studi di lingkungan vulkanik bahkan menemukan korelasi jelas antara lokasi degassing dan morfologi dasar danau atau laut seperti pockmark dan sesar, memberi wawasan tentang bagaimana morfologi ini justru ikut memengaruhi proses degassing itu sendiri.

Survei UXO dan investigasi geoteknik

Survei UXO (amunisi tak meledak) lepas pantai lazimnya memadukan magnetometer, gradiometer, sub-bottom profiler, dan side-scan sonar untuk memindai anomali di dasar maupun bawah-dasar laut. Kombinasi ini diperlukan karena SBP adalah satu-satunya instrumen dalam kelompok itu yang mampu mendeteksi objek yang sudah terkubur, bukan cuma yang tersingkap di permukaan. Dalam investigasi geoteknik, sub-bottom profiling juga terbukti unggul untuk mengidentifikasi pipa, kabel, parit, kedalaman ke batuan dasar, hingga potensi bahaya kecil yang terkubur, dengan kemampuan memodelkan profil stratigrafi secara akurat sampai 35 m di bawah dasar laut, tergantung kondisi lokasinya.

Investigasi lokasi ladang angin lepas pantai

Sebuah studi kasus di Laut Utara menunjukkan bahwa pemrosesan data sub-bottom profiler yang lebih ketat dari praktik konvensional bisa mengurangi reverberasi dasar laut dan menghasilkan batas geologi yang lebih jelas—hal yang krusial untuk keselamatan instalasi kabel dan jangkar. Studi itu menyimpulkan, meski pemrosesan lanjutan membutuhkan waktu dan biaya tambahan, manfaatnya dalam mengurangi ketidakpastian proyek dan meningkatkan keterbacaan data jauh lebih besar dibanding biayanya. Karena itu, praktik ini dinilai bernilai untuk diterapkan dalam pengembangan ladang angin lepas pantai.

Standar dan Spesifikasi Resolusi

Untuk survei chirp, spesifikasi umum mensyaratkan sistem yang mampu mencapai resolusi pemisahan lapisan vertikal minimal 0,3 m—ambang yang menentukan apakah dua lapisan tipis yang berdekatan bisa dibedakan atau justru menyatu dalam citra. Seluruh data yang diserahkan diharapkan menyertakan metadata lengkap yang sesuai standar survei IHO, sementara panduan seperti BOEM G&G Guidelines mengatur penyediaan data geofisika, geoteknik, dan geohazard untuk sektor migas dan energi lepas pantai di Amerika Serikat. Investigasi geoteknik rekonaisans umumnya dirancang untuk menyelidiki strata geologi kunci yang sudah dipetakan lewat survei geofisika, sekaligus memastikan kepadatan data cukup untuk memprofilkan variabilitas kondisi lokasi secara menyeluruh.

Kesimpulan

Kalau side-scan sonar menjawab pertanyaan "apa yang ada di dasar laut", sub-bottom profiler menjawab pertanyaan yang jauh lebih sulit: "apa yang tersembunyi di baliknya?" Dari eksperimen refleksi seismik pertama Maurice Ewing pada 1935, sampai sistem chirp resolusi tinggi yang dipakai dalam investigasi ladang angin lepas pantai hari ini, teknologi ini tetap jadi satu-satunya cara praktis untuk memvalidasi asumsi tentang apa yang ada di bawah permukaan—sebelum uang dan waktu terlanjur dikorbankan untuk instalasi yang salah tempat.
