Aplikasi Side-Scan Sonar: Dari Pemetaan Dasar Laut hingga Pencarian Kapal Karam

Dari semua instrumen yang dipakai untuk memotret dasar laut, side-scan sonar tetap yang paling serbaguna. Bukan karena paling canggih secara teknis, tapi karena hasilnya berupa citra yang langsung bisa dibaca mata manusia, tanpa perlu penerjemahan lebih lanjut. Begitu ada objek keras yang menonjol dari dasar laut berlumpur, atau pipa yang mestinya terkubur tapi ternyata tersingkap sepanjang puluhan meter, side-scan sonar biasanya jadi instrumen pertama yang menemukannya.

Bagaimana Side-Scan Sonar Bekerja

Instrumen ini memancarkan pulsa akustik berbentuk kerucut atau kipas ke arah dasar laut, tegak lurus terhadap jalur gerak sensornya—baik yang ditarik di belakang kapal (disebut towfish) maupun yang dipasang langsung di lambung kapal. Pantulan akustik dari dasar laut direkam sebagai rangkaian irisan melintang (cross-track slices). Kalau disusun sepanjang arah gerak kapal, irisan-irisan ini membentuk citra dasar laut dalam lebar sapuan (swath) tertentu.

Objek keras yang menonjol dari dasar laut memantulkan gema kuat sehingga tampak gelap pada citra, sementara area lunak seperti lumpur dan pasir memantulkan gema lemah dan tampak terang. Kontras inilah yang membuat sonograf side-scan sonar begitu mudah dibaca, bahkan oleh mata yang belum terlatih secara teknis sekalipun.

Frekuensi akustik yang dipakai umumnya berkisar 100–500 kHz, dengan variasi mulai dari 50 kHz (untuk cakupan sapuan lebar) sampai mendekati 1 MHz (untuk detail citra maksimal). Prinsipnya selalu sama: makin tinggi frekuensinya, makin tajam resolusinya, tapi jangkauannya makin pendek. Sebaliknya, frekuensi rendah memperluas cakupan sapuan, dengan konsekuensi detail yang lebih kasar. Lebar berkas (beamwidth) turut memengaruhi trade-off ini: berkas sempit membuat citra lebih tajam, tapi swath-nya jadi lebih sempit.

Towfish biasanya ditarik pada ketinggian sekitar 10–20% dari jangkauan sonar di atas dasar laut—cukup dekat ke dasar agar frekuensi tinggi bisa dipakai. Salah satu keterbatasan mendasar teknologi ini adalah nadir gap, yaitu celah data tepat di bawah lintasan towfish yang tidak terekam karena sudut pancaran sonar tidak menjangkau area vertikal langsung di bawahnya.

Sejarah Singkat: Dari Proyek Rahasia Militer ke Alat Komersial

Side-scan sonar bermula sebagai proyek militer rahasia Angkatan Laut AS sejak pertengahan 1950-an. Setelah paten aslinya dideklasifikasi pada 1958, teknologi ini mulai merambah ranah komersial. Titik baliknya terjadi ketika Martin Klein, insinyur lulusan MIT, memimpin tim di Edgerton, Germeshausen & Grier mengembangkan sistem side-scan sonar dua kanal (dual-channel) yang ditarik di belakang kapal antara 1963–1966. Klein memperkenalkan sistem ini di konvensi Marine Technology Society di San Diego pada 1967. Sebelum itu, side-scan sonar hanya ada dalam bentuk sistem rahasia yang mahal atau prototipe riset yang cuma dimiliki segelintir institusi.

Klein kemudian mendirikan Klein Associates (kini Klein Marine Systems) pada 1968, dan terus mengembangkan sistem frekuensi tinggi komersial pertama (500 kHz), sonar dwifrekuensi pertama, hingga kombinasi pertama antara side-scan sonar dan sub-bottom profiler.

Aplikasi Utama di Lapangan

Pemetaan geologi dan navigasi keselamatan pelayaran

Side-scan sonar sangat bernilai untuk menyurvei bahaya di jalur pelayaran maupun memetakan geologi dasar laut dalam skala besar. Kemampuannya mencitrakan area luas dengan cepat, tanpa terpengaruh kejernihan air, membuatnya jadi pilihan pertama untuk deteksi objek dan identifikasi fitur batimetri secara efisien biaya.

Inspeksi pipa dan kabel bawah laut

Karena mampu mencitrakan morfologi dasar laut secara langsung, side-scan sonar banyak dipakai dalam survei rekayasa bawah laut, terutama untuk inspeksi pipa. Teknologi ini membantu menilai kondisi pipa dan kabel di dasar laut—mengukur seberapa tinggi bagian pipa yang tersingkap dari dasar laut, seberapa panjang bentang bebasnya (suspended span), sampai kondisi gerusan (scour) di sekitarnya.

Deteksi UXO pada proyek energi terbarukan lepas pantai

Survei UXO (amunisi tak meledak) di laut biasanya memadukan magnetometer, gradiometer, sub-bottom profiler, dan side-scan sonar untuk memindai anomali di dasar maupun bawah-dasar laut. Sebagai gambaran kapabilitas modern, sistem seperti Klein 5900 mampu mendeteksi objek sekecil bola golf pada kecepatan survei hingga 12 knot. Kombinasi kecepatan dan resolusi seperti ini krusial bagi proyek ladang angin lepas pantai, di mana setiap tahap siklus hidup proyek—dari asesmen lokasi awal sampai inspeksi fondasi yang berkelanjutan—sangat bergantung pada citra dasar laut berkualitas tinggi.

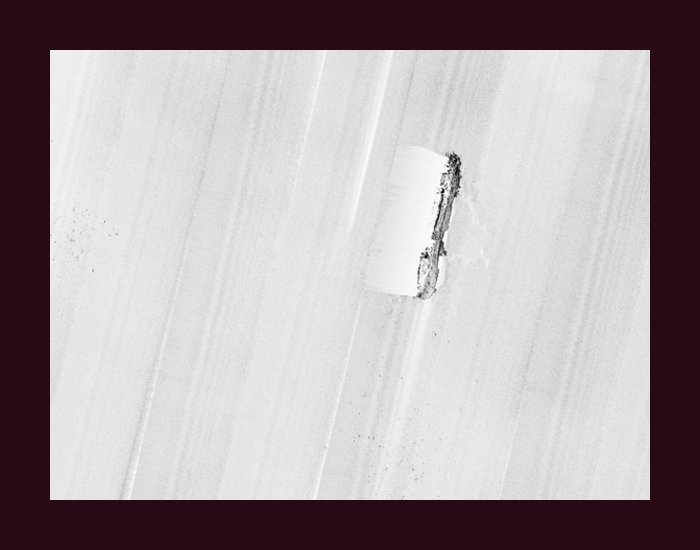

Arkeologi maritim dan pencarian kapal karam

Kasus paling ikonik dalam sejarah aplikasi side-scan sonar adalah penemuan RMS Titanic pada 1 Juli 1985. Kapal riset Prancis Le Suroit menghabiskan sepuluh hari menarik sistem side-scan sonar tercanggih pada masanya, yang mampu menyapu area sejauh 3.000 kaki setiap lintasan. Setelah itu, tim gabungan Woods Hole Deep Submergence Lab (dipimpin Dr. Robert Ballard) dan IFREMER Prancis (dipimpin Jean Jarry) berhasil melokalisasi bangkai kapal tersebut. Pada 2012, ekspedisi lanjutan memakai robot otonom berbekal side-scan sonar untuk menghasilkan peta lengkap pertama dari lokasi bangkai kapal itu. Salah satu temuannya cukup mengejutkan: buritan kapal ternyata berputar seperti bilah helikopter saat tenggelam, bukan sekadar jatuh lurus ke dasar laut.

Standar dan Batasan Cakupan

Dalam kerangka IHO S-44 (Standar Survei Hidrografi dari International Hydrographic Organization), survei kelas Special Order mensyaratkan jalur survei yang rapat—memakai side-scan sonar, array multi-transduser, atau multibeam echosounder—untuk mencapai "100% bottom search", yaitu pencarian menyeluruh atas dasar laut. Dalam praktiknya, ensonifikasi 100% dasar laut memang mustahil dicapai sepenuhnya, karena bayangan akustik (acoustic shadow) dan nadir gap sudah melekat pada prinsip kerja sonar ini sejak awal.

Selain untuk keselamatan navigasi, standar S-44 juga sudah diadaptasi untuk mendukung sektor migas, energi terbarukan, pengerukan, geofisika, dan geoteknik. Cakupan sebesar ini menunjukkan betapa jauh aplikasi side-scan sonar sudah melampaui fungsi awalnya sebagai alat militer.

Kesimpulan

Dari proyek rahasia Angkatan Laut di era 1950-an hingga jadi tulang punggung survei UXO ladang angin lepas pantai modern, side-scan sonar sudah membuktikan diri sebagai salah satu instrumen paling awet dalam sejarah geofisika laut. Bukan karena tak pernah tergantikan, tapi karena terus disempurnakan dari masa ke masa. Kemampuannya menghasilkan citra yang langsung bisa dibaca mata manusia tetap jadi keunggulan yang belum tertandingi teknologi lain—menjadikannya instrumen pertama yang selalu dipanggil setiap kali pertanyaannya sesederhana: sebenarnya, apa yang ada di dasar laut ini?
