Aplikasi Single-Beam Echosounder: Alat Sederhana yang Tak Pernah Benar-Benar Ditinggalkan

Multibeam echosounder selalu jadi pusat perhatian karena mampu "melukis" seluruh sapuan dasar laut dalam satu ping. Tapi coba tanya surveyor yang sedang mengerjakan alur sungai sempit, waduk kecil, atau proyek pengerukan berbudget ketat—alat apa yang sebenarnya terpasang di kapal? Jawabannya sering kali instrumen yang jauh lebih tua dan jauh lebih sederhana: single-beam echosounder (SBES), alat yang memancarkan satu pulsa lurus ke bawah dan melaporkan satu angka saja—kedalaman tepat di titik itu, saat itu juga.

Bagaimana Single-Beam Echosounder Bekerja

Transduser memancarkan pulsa akustik pendek lurus ke bawah. Lebar berkasnya bervariasi tergantung model, mulai dari yang sempit (3–6°) sampai yang jauh lebih lebar (15–25° atau lebih). Kedalamannya dihitung dari hubungan sederhana D = (c × t) / 2, di mana c adalah kecepatan suara di air dan t adalah waktu tempuh pulang-pergi gema yang kembali. Karena hanya satu titik yang diukur tiap ping—bukan seluruh sapuan—beban pemrosesannya jadi minimal. Cukup jejak kedalaman kontinu di sepanjang jalur kapal, bukan point cloud rapat yang butuh pencocokan permukaan secara statistik.

Pemilihan frekuensinya mengikuti fisika yang sama seperti echosounder lainnya: frekuensi lebih tinggi teredam lebih cepat tapi menghasilkan detail lebih halus, sementara frekuensi lebih rendah menjangkau lebih jauh di kolom air. Sebuah dataset hasil peer-review, disusun dari 25 ekspedisi survei di sektor Rusia bagian tenggara Laut Baltik antara 2004 dan 2018, menunjukkan seberapa presisi instrumen single-beam dwifrekuensi saat ini. Sistem Simrad EA-400SP yang beroperasi pada 38 dan 200 kHz mencapai akurasi pengukuran sekitar 5 cm pada frekuensi rendah dan 1 cm pada frekuensi tinggi, sementara unit Furuno FS-700 pada frekuensi yang sama memberi akurasi sekitar 0,1 m atau 2% dari kedalaman. Prinsip dwifrekuensi ini juga punya kegunaan praktis di lapangan, di luar sekadar akurasi. Di area pengerukan, misalnya, sedimen teresuspensi kerap mengaburkan kolom air—kanal frekuensi rendah bisa menembus lapisan lunak yang teresuspensi itu untuk menemukan dasar keras yang tak terganggu di baliknya, sementara kanal frekuensi tinggi tetap melacak puncak material yang lebih lunak.

Satu Abad Sounding Vertikal

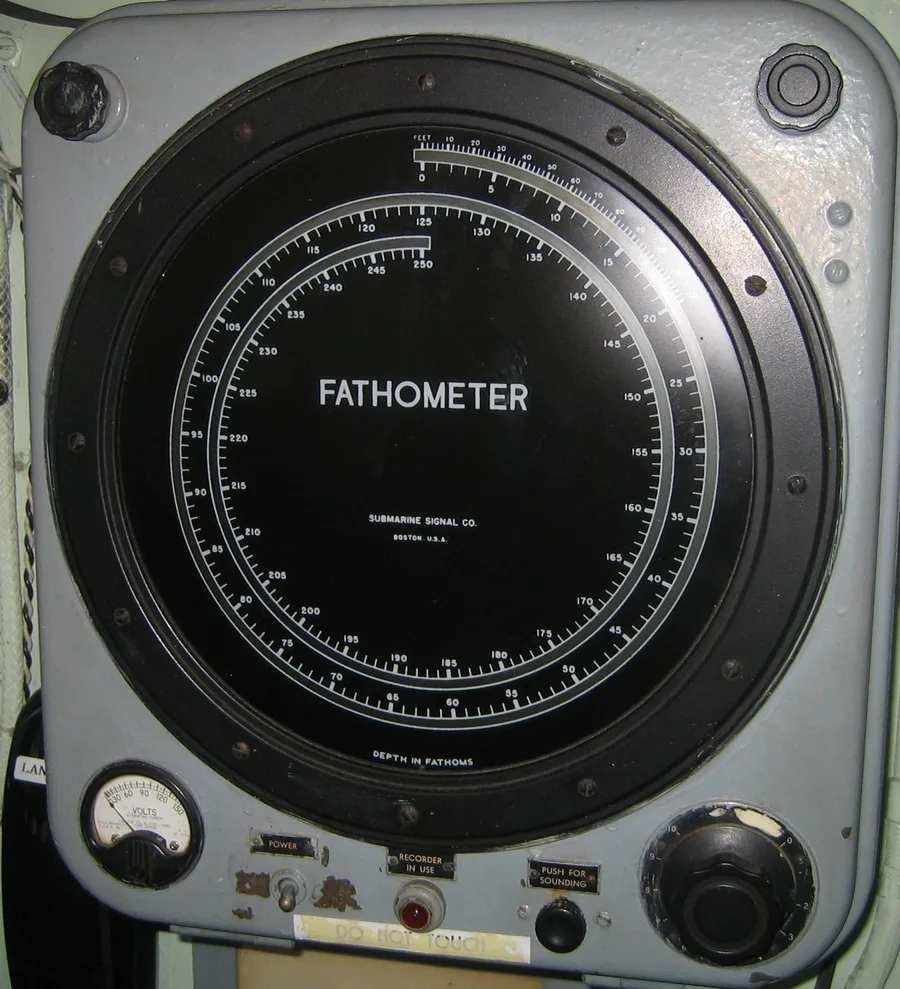

Echo sounding berakar dari motivasi yang cukup kelam. Setelah tenggelamnya RMS Titanic pada 15 April 1912, fisikawan Jerman Alexander Behm mulai bereksperimen dengan gelombang suara pantulan sebagai sistem deteksi gunung es. Ternyata, gunung es memantulkan suara dengan buruk—tapi dasar laut tidak. Behm pun memperoleh paten Jerman No. 282009 untuk echo sounding pada 22 Juli 1913. Pada waktu yang hampir bersamaan, insinyur Kanada-Amerika Reginald Fessenden mengejar ide serupa secara independen di Amerika Utara, dan desain osilatornya menjadi dasar unit "Fathometer" komersial paling awal buatan Submarine Signal Company.

Angkatan Laut AS membawa konsep ini ke laut pada 1922, ketika USS Stewart menjalankan garis sekitar 900 sounding akustik melintasi Atlantik, memakai echo sounder buatan ilmuwan Angkatan Laut Dr. Harvey Hayes. Coast and Geodetic Survey menyusul pada 1923, melengkapi kapal survei Guide dengan instrumen Hayes untuk pelayaran ke Pasifik Utara yang langsung membandingkan sounding akustik dengan sounding wireline tradisional, pada kedalaman 100 hingga 4.617 fathom. Dalam lima tahun, hampir seluruh armada Coast Survey sudah membawa peralatan serupa. Kontribusi Jerman ikut membesar tak lama setelahnya: ekspedisi Meteor pada 1925–1927 mencatat sekitar 67.000 sounding akustik individual di sepanjang 67.000 mil laut jalur Atlantik, mengubah echo sounding single-beam dari instrumen yang menjanjikan menjadi alat utama batimetri laut dalam. Fisikawan dan penemu Herbert Grove Dorsey terus menyempurnakan konsep fathometer untuk Coast and Geodetic Survey hingga awal 1930-an. Barulah di akhir 1930-an, echosounder yang cukup ringkas dan akurat untuk kapal survei kecil di perairan dangkal akhirnya tersedia.

Di Mana Single-Beam Masih Unggul

Sungai, danau, dan waduk

Cakupan sapuan penuh ala multibeam sering kali tidak diperlukan untuk penampang sungai, danau kecil, atau studi volume waduk—dan biayanya juga tidak sepadan. Sistem single-beam yang dipasang di kapal kecil berawak atau unmanned surface vehicle (USV) tetap jadi alat standar untuk pekerjaan perairan darat semacam ini. Kapal bisa mencatat jejak kedalaman kontinu di sepanjang jalur transek terencana dengan cukup cepat, sehingga survei sapuan cakupan penuh cuma jadi biaya berlebih yang tak perlu.

Verifikasi pengerukan dan konstruksi berbudget terbatas

Tidak semua proyek pengerukan atau konstruksi bisa membenarkan mobilisasi multibeam secara penuh. Untuk pengecekan kedalaman alur rutin dan verifikasi bahwa hasil galian keruk sudah mencapai kedalaman desain, sistem single-beam yang dijalankan di sepanjang jalur terencana sudah cukup—sederhana, andal, dan jauh lebih murah dioperasikan. Seperti disebutkan sebelumnya, unit dwifrekuensi bahkan bisa "melihat" langsung menembus sedimen teresuspensi untuk memastikan dasar sebenarnya di baliknya.

Cross-check quality assurance mendampingi multibeam

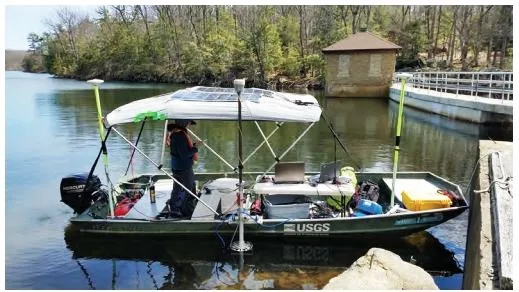

Single-beam echosounder juga berfungsi sebagai instrumen pendamping multibeam, bukan penggantinya. Dalam program pemetaan batimetri USGS 2017–2019 yang mencakup 17 waduk dan danau di sistem pasokan air East-of-Hudson milik New York City, multibeam echosounder mengumpulkan data kedalaman utama, sementara sounding single-beam dicatat terpisah sebagai titik quality-assurance independen. Cara ini efisien untuk memvalidasi permukaan hasil multibeam, tanpa harus menggandakan usaha survei sapuan.

Kalibrasi: Bar Check

Kalau sistem multibeam dikalibrasi lewat patch test empat variabel, sistem single-beam diperiksa dengan cara yang lebih sederhana: bar check. Sebuah pelat datar diturunkan di bawah transduser ke serangkaian kedalaman yang sudah diketahui, lalu setelan kecepatan suara pada echosounder disesuaikan sampai kedalaman terukur instrumen cocok dengan kedalaman sebenarnya di setiap tahap. Kecepatan suara yang salah adalah salah satu sumber kesalahan terbesar dalam pekerjaan survei hidrografi single-beam. Karena itu, bar check—dipadukan dengan cast kecepatan suara independen di kolom air—jadi praktik standar sebelum survei dimulai, bukan sekadar opsi tambahan.

Standar: Di Mana SBES Masih Memenuhi IHO S-44

Standar S-44 milik International Hydrographic Organization menetapkan cakupan batimetri yang disyaratkan berdasarkan order survei, dan tier-tier yang lebih rendah memang dirancang persis untuk jenis sounding berbasis garis seperti ini. Ambil contoh perhitungan line-spacing dalam praktik rekayasa hidrografi: sistem single-beam dengan lebar berkas 8° dijalankan pada jarak tiga kali kedalaman air untuk garis utama, dengan garis cross-check berjarak sepuluh kali lebih lebar. Hasilnya, cakupan batimetri di kisaran 4–5%—sejalan dengan ambang cakupan yang ditetapkan S-44 untuk survei Order 2 dan Order 1a. Ini rezim yang sangat berbeda dari kategori Special Order dan Exclusive Order yang baru diperkenalkan, yang kini menuntut ensonifikasi dasar laut penuh 100% dan secara efektif jadi wilayah multibeam. Contoh konkret kinerja single-beam di level ini datang dari survei batimetri USGS di Walker Lake, Nevada, yang memakai single-beam echosounder Reson model 210 dengan lebar berkas 2,7° pada 200 kHz—mencatat kedalaman dari 0,7 hingga 1.969 kaki dengan akurasi yang disebutkan sebesar 0,4 inci.

Kesimpulan

Satu abad setelah eksperimen pasca-Titanic milik Alexander Behm, dan kapal-kapal pertama U.S. Coast and Geodetic Survey berperalatan Hayes, single-beam echosounder tidak lantas usang oleh penerus multibeam-nya. Instrumen ini justru menempati pekerjaan yang memang tidak pernah dimaksudkan untuk dikerjakan multibeam secara murah: penampang sungai, pengecekan volume waduk, verifikasi kedalaman keruk, atau garis quality-assurance yang berjalan berdampingan dengan survei sapuan penuh. Kalau sebuah proyek benar-benar butuh cakupan dasar laut total, multibeam memang satu-satunya jawaban nyata. Tapi kalau tidak, single-beam tetap jadi instrumen pragmatis dan sudah teruji, yang lebih dulu dijangkau surveyor.

Referensi

1. Dorokhov, D., Dudkov, I., Sivkov, V. (2019) — Single beam echo-sounding dataset and digital elevation model of the southeastern part of the Baltic Sea (Russian sector), Data in Brief
2. Wikipedia — Alexander Behm; German Meteor Expedition
3. NOAA Ocean Exploration — History Timeline: The Age of Electronics (1923–1945)
4. Conrad Blucher Institute, Texas A&M University–Corpus Christi — Hydrographic Surveying: Single Beam Echo Sounder
5. CEE HydroSystems — Single Beam Echo Sounders
6. Tersus GNSS — What's Single-Beam Bathymetry?
7. Orbital — Single Beam & Multi-Beam Echosounder for Bathymetry Survey
8. International Hydrographic Organization — IHO Releases New Standards for Hydrographic Surveys (S-44 Edition 6)
9. USGS — Bathymetry of Walker Lake, West-Central Nevada (Scientific Investigations Report 2007-5012)
10. USGS — Geospatial Bathymetry Datasets for New York City's East of Hudson Reservoirs and Controlled Lakes; Echosounder and GPS Equipped Boat, Newton Reservoir
