Aplikasi Multibeam Echosounder: Dari Titik-Titik Sounding Menuju Peta Dasar Laut 3D

Single-beam echosounder cuma memberi satu titik kedalaman, tepat di bawah lambung kapal—satu titik saja di atas peta yang sangat luas. Multibeam echosounder (MBES) mengajukan pertanyaan yang jauh lebih ambisius: bagaimana kalau setiap ping bisa "melukis" satu jalur penuh dasar laut sekaligus? Pergeseran dari titik-titik sounding yang terpisah menuju batimetri yang kontinu dan menyeluruh inilah yang mengubah survei hidrografi. Dari sekadar sampling yang jarang, jadi sesuatu yang mendekati memotret dasar laut secara tiga dimensi.

Bagaimana Multibeam Echosounder Bekerja

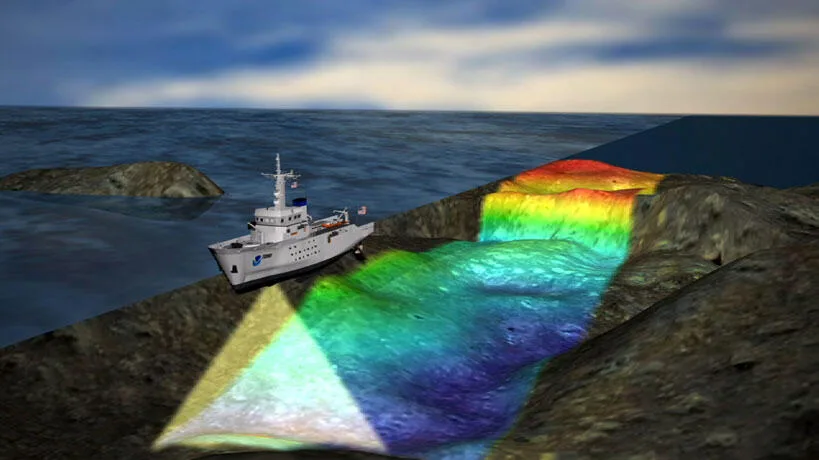

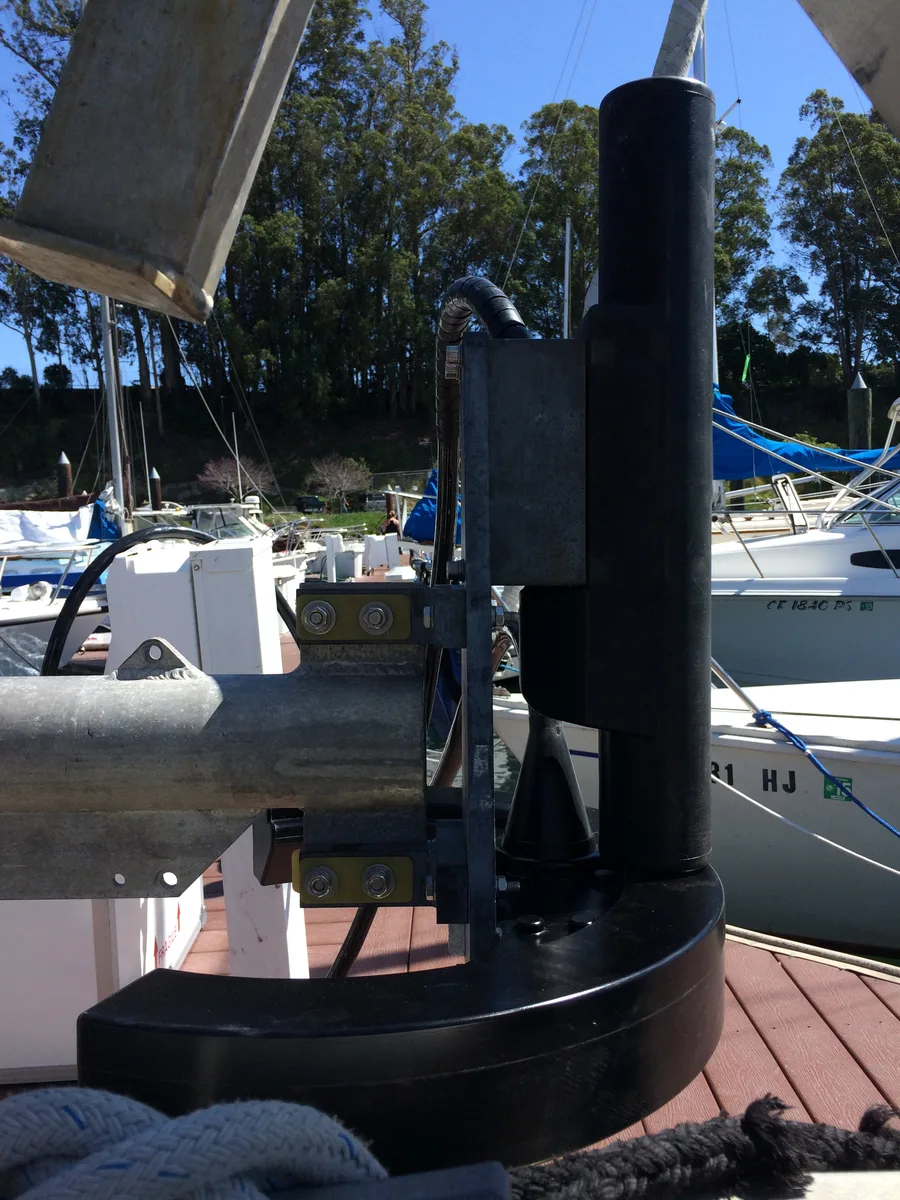

Alih-alih memancarkan satu pulsa vertikal tunggal, array transduser MBES memancarkan pulsa akustik yang dibentuk menjadi kipas lebar melintang jalur kapal. Saat pantulannya diterima, pemrosesan sinyal digital yang disebut beamforming mengarahkan gelombang pantulan yang sama menjadi puluhan, bahkan lebih dari seratus berkas sempit—masing-masing sekitar satu derajat lebarnya secara melintang. Hasilnya, satu ping saja bisa menghasilkan ratusan pengukuran kedalaman yang tersebar di seluruh lebar sapuan, bukan cuma satu titik tepat di bawah lambung kapal.

Lebar sapuannya berbanding lurus dengan kedalaman air, meski faktor pengalinya bervariasi tergantung sistem dan kondisi dasar laut. Beberapa sistem perairan dangkal modern bahkan bisa mencapai sekitar 5,5 kali kedalaman air. Sama seperti pada sub-bottom profiler, pemilihan frekuensi di sini juga soal trade-off: sistem frekuensi tinggi (100 kHz–1 MHz) cocok untuk perairan dangkal hingga sekitar satu meter dengan resolusi yang lebih tajam, sementara sistem frekuensi rendah (10–70 kHz) diperlukan untuk menjangkau kedalaman lebih dari 10.000 meter—dengan konsekuensi detail yang lebih kasar.

Dari Sonar Array Sounding System ke Beamforming Digital Modern

Teknologi multibeam berakar dari Sonar Array Sounding System (SASS) milik Angkatan Laut AS, yang dikembangkan bersama General Instrument pada awal 1960-an untuk membantu pemetaan dasar laut demi navigasi kapal selam. Prototipenya diuji di atas USS Compass Island pada 1963. Array final-nya terdiri dari 61 berkas, masing-masing selebar satu derajat, mencakup sapuan sekitar 1,15 kali kedalaman air pada frekuensi 12 kHz. Sistem ini kemudian dipasang di kapal-kapal survei USNS Bowditch, USNS Dutton, dan USNS Michelson.

Teknologi ini baru sampai ke tangan komersial pada 1977, ketika sistem Sea Beam pertama mulai beroperasi di kapal survei Australia HMAS Cook, menghasilkan hingga 16 berkas dalam busur 45 derajat. Satu unit Sea Beam kedua dibeli pada 1976, lalu dipasang dan diuji coba di kapal riset Prancis Jean Charcot pada musim semi tahun yang sama. Hasil uji coba ini dipublikasikan sebagai salah satu evaluasi peer-review paling awal tentang kinerja multibeam komersial. Beamforming digital terus berkembang pada dekade-dekade berikutnya. Hydrosweep DS milik Atlas Electronik, dipasang di RV Meteor pada 1989, memperluas cakupan menjadi 59 berkas dalam sapuan 90 derajat. Lalu pada 1990-an, SeaBeam 2100 sudah mampu mengarahkan secara dinamis hingga 151 berkas dari array garis piezoelektrik.

Aplikasi Utama di Lapangan

Pemetaan navigasi laut dan keselamatan pelayaran

Batimetri dengan cakupan penuh menjadi fondasi peta laut modern. Lembaga hidrografi jadi bisa memastikan kedalaman minimum di atas gosong, bangkai kapal, atau terumbu—bukan sekadar menduganya dari titik-titik sounding yang tersebar. Ini tetap jadi aplikasi yang sejak awal melandasi standar order survei IHO, dan masih menjadi tolok ukur akurasi bagi setiap kegunaan MBES lainnya.

Perencanaan dan pemantauan pengerukan

Karena MBES memberikan cakupan batimetri yang rapat dan bisa diulang, teknologi ini jadi alat standar untuk merencanakan galian keruk sekaligus memverifikasi apakah alur atau dermaga sudah benar-benar mencapai kedalaman desain setelahnya. Dengan membandingkan permukaan multibeam sebelum dan sesudah pengerukan, kita bisa langsung dapat ukuran volumetrik material yang dipindahkan—sesuatu yang sulit didapat secara andal hanya dari jalur single-beam.

Investigasi lokasi energi lepas pantai dan perencanaan rute kabel

Proyek ladang angin lepas pantai dan kabel bawah laut sangat bergantung pada morfologi dasar laut yang detail—untuk merutekan kabel menghindari rintangan, menilai potensi scour, sampai menentukan lokasi fondasi turbin. Batimetri multibeam rutin dipadukan dengan sediment profile imagery dan data geofisika lain selama survei rute dan studi karakterisasi lokasi, demi membangun gambaran lengkap kondisi dasar laut sebelum instalasi dimulai.

Pemeliharaan pelabuhan dan dermaga

Otoritas pelabuhan menjalankan survei multibeam berulang kali di dermaga, basin, dan alur pendekatan, untuk memantau akumulasi sedimen, memastikan underkeel clearance, dan mendukung kepatuhan regulasi. Pekerjaan ini langsung diuntungkan oleh persyaratan cakupan yang kini nyaris menyeluruh untuk area kritis, sesuai edisi terbaru standar survei hidrografi.

Pemetaan habitat dasar laut dan riset kelautan

Di luar sekadar kedalaman, data backscatter MBES dan produk terrain turunannya juga dipakai untuk mengklasifikasikan jenis dan struktur sedimen dasar laut, mendukung pemetaan habitat bentik. USGS misalnya memadukan data multibeam echosounder dengan observasi video kamera tunda di lepas pantai California selatan-tengah, untuk mengkarakterisasi habitat bentik bagi proyek energi alternatif Cal DIG I milik Bureau of Ocean Energy Management. Ini contoh nyata bagaimana data survei batimetri langsung melebur ke dalam perencanaan lingkungan.

Mengubah Sounding Jadi Permukaan yang Bisa Dipercaya: Kalibrasi dan Pemrosesan

Data multibeam mentah hanya sebaik koreksi yang diterapkan padanya. Sebelum bisa dipercaya untuk survei produksi, sebuah sistem wajib menjalani patch test di area dengan batimetri yang sudah diketahui—menyelesaikan empat offset instalasi dalam urutan tetap: time delay, pitch, roll, lalu heading. Ini penting supaya berkas dari kapal yang bergerak dan berguling tetap sejajar dengan benar di seluruh sapuan yang tumpang tindih. Kecepatan suara di kolom air, biasanya diukur lewat cast expendable bathythermograph (XBT), juga wajib diterapkan saat pemrosesan. Kalau kesalahan kecepatan suara tidak dikoreksi, posisi hitung setiap berkas bisa melenceng—menjauh atau mendekat dari titik sebenarnya di dasar laut.

Setelah dikoreksi, point cloud yang dihasilkan—sering kali berisi ratusan sounding per meter persegi—jadi terlalu rapat untuk diedit satu per satu secara manual. Alur kerja modern umumnya mengandalkan algoritma CUBE (Combined Uncertainty and Bathymetry Estimator), yang menggabungkan sounding-sounding yang saling tumpang tindih secara statistik menjadi satu permukaan kedalaman yang lengkap, sekaligus memberi estimasi ketidakpastian di setiap node. Surveyor jadi cukup menandai dan memeriksa area-area di mana datanya saling bertentangan saja.

Standar: IHO S-44 dan Dorongan Menuju Cakupan Penuh

Standar S-44 milik International Hydrographic Organization pertama kali diterbitkan pada 1968. Standar ini menetapkan akurasi dan cakupan yang harus dipenuhi sebuah survei, tergantung tujuan penggunaannya—mulai dari survei Order 2 di area dalam dan berisiko rendah, sampai Special Order dan Exclusive Order yang baru diperkenalkan untuk zona kritis seperti dermaga dan alur dengan underkeel clearance minimal. Di zona-zona kritis itu, akurasi yang disyaratkan mengetat sampai sekitar ±10 cm. Edisi terbaru juga menaikkan persyaratan cakupan batimetri secara signifikan untuk kategori order yang lebih tinggi, mendorong Order 1a dan Special Order menuju ensonifikasi dasar laut penuh 100%—bukan lagi cakupan parsial yang lebih jarang seperti di edisi-edisi sebelumnya. Pergeseran ini baru jadi praktis karena sistem multibeam bersapuan rapat membuat cakupan total bisa dicapai dalam waktu survei yang wajar. Edisi yang sama juga menambahkan Specification Matrix baru, khusus untuk mengakomodasi teknik-teknik baru seperti satellite-derived bathymetry, berdampingan dengan data MBES konvensional.

Studi Kasus: Seabed 2030

Bukti paling jelas soal seberapa jauh teknologi multibeam sudah berkembang skalanya adalah Seabed 2030—inisiatif gabungan Nippon Foundation dan GEBCO yang diluncurkan pada 2017 untuk menyusun peta lengkap dasar laut dunia ke dalam GEBCO Ocean Map yang tersedia gratis. Pada Sidang Umum IHO di Monaco, 20 April 2026, proyek ini melaporkan bahwa 28,7% dasar laut dunia—sekitar 104 juta km², setara lebih dari dua pertiga luas daratan Bumi—sudah terpetakan sesuai standar modern. Hampir 5 juta km² di antaranya ditambahkan hanya dalam setahun terakhir, dari 220 organisasi kontributor. Data survei multibeam dari lembaga hidrografi nasional, termasuk Direktorat Hidrografi dan Navigasi Angkatan Laut Brasil serta JAMSTEC Jepang, menyumbang porsi besar dari cakupan baru itu, berdampingan dengan satellite-derived bathymetry yang disumbangkan inisiatif seperti Greenwater Foundation.

Kesimpulan

Dari 61 berkas tetap yang diuji di satu kapal Angkatan Laut pada 1963, sampai upaya terkoordinasi secara global yang memetakan jutaan kilometer persegi tiap tahun—multibeam echosounder sudah menjadi instrumen default setiap kali sebuah proyek perlu tahu bukan cuma seberapa dalam airnya, tapi juga seperti apa keseluruhan dasar laut di baliknya. Side-scan sonar memberi tahu apa yang ada di atas dasar laut, sub-bottom profiler mengungkap apa yang terkubur di baliknya. MBES menjawab pertanyaan yang sebenarnya jadi fondasi kedua teknik itu: tepatnya, di mana dasar laut itu berada.
