Aplikasi Marine Magnetometer dan Gradiometer: Instrumen yang Melihat Besi, Bukan Bentuk

Semua instrumen yang sudah dibahas dalam seri ini—side-scan sonar, sub-bottom profiler, multibeam dan single-beam echosounder—bekerja dengan cara memancarkan suara ke dalam air, lalu mendengarkan pantulannya. Marine magnetometer sama sekali tidak melakukan itu. Alat ini tidak memancarkan apa pun; cuma mendengarkan secara pasif distorsi-distorsi kecil pada medan magnet Bumi sendiri. Distorsi itu ternyata sangat baik mengungkap satu hal: keberadaan besi dan baja, terkubur atau tidak, apa pun bentuknya.

Bagaimana Marine Magnetometer dan Gradiometer Bekerja

Magnetometer total-field adalah instrumen tunggal yang merekam kekuatan medan magnet ambien di satu lokasi pada satu waktu, dinyatakan dalam nanotesla. Objek besi dan baja mendistorsi medan itu secara lokal, menciptakan anomali magnetik yang bisa dideteksi. Gradiometer mengambil pengukuran dasar yang sama, tapi menyusun dua sensor atau lebih dalam konfigurasi tetap, lalu menghitung selisih antar bacaannya—dinyatakan dalam nT per meter, bukan sekadar nT. Langkah pengurangan inilah yang membuat gradiometer bernilai untuk pekerjaan target dangkal. Metode ini menekan drift magnetik lambat berskala regional (termasuk variasi harian atau "diurnal" pada medan Bumi) dan efek geologi bergelombang panjang, sehingga anomali tajam dan terlokalisasi dari objek ferrous di dekatnya tampak jauh lebih jelas dibanding pada data total-field mentah.

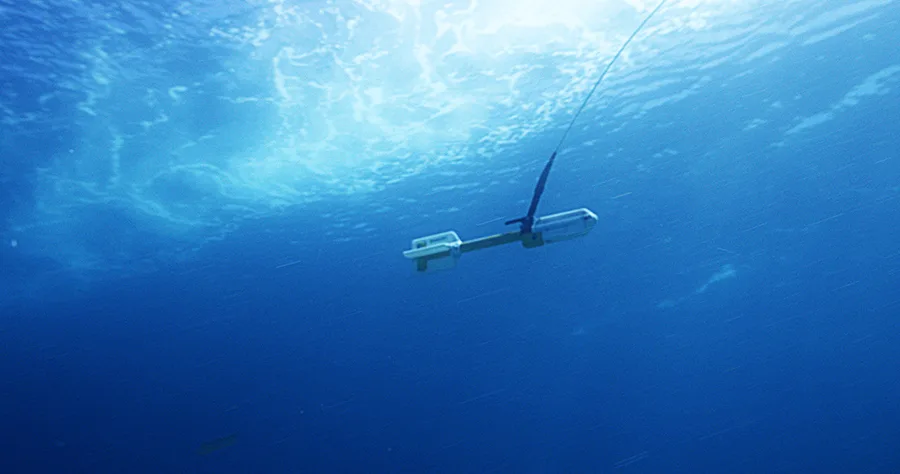

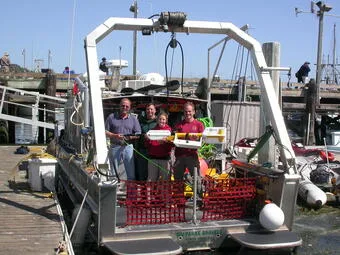

Teknologi sensor sudah berkembang jauh sejak awal kemunculan bidang ini. Sensor fluxgate tetap ringan dan hemat daya tapi presisinya relatif sederhana. Sensor cesium vapor dan Overhauser, keduanya kini standar untuk pekerjaan laut, jauh lebih sensitif—sebuah evaluasi peer-review terhadap instrumen tipe Overhauser JOM-4S menemukan sensitivitas sekitar 0,01 nT, kira-kira satu orde magnitudo lebih halus dibanding magnetometer proton-precession klasik. Sistem cesium vapor laut yang banyak dipakai, Geometrics G-882 (dijuluki "Magnetron" di kapal-kapal survei USGS), melakukan sampling hingga 20 Hz dengan heading error di bawah 1 nT, tahan tekanan hingga kedalaman setara 4.000 psi, dan biasanya ditarik pada jarak sekitar empat kali panjang kapal survei agar lambung kapal sendiri tidak masuk ke dalam bacaan.

Sejarah yang Tertulis dalam Garis-Garis Magnetik

Marine magnetometry berutang keberadaannya pada perang kapal selam. Bekerja di Gulf Research menjelang 1940, fisikawan Victor Vacquier mengembangkan magnetometer fluxgate. Instrumen ini kemudian diadaptasi Angkatan Laut AS menjadi magnetic anomaly detector (MAD) berbasis pesawat—sensor yang biasanya dipasang di ujung boom atau "stinger" yang ditarik, supaya badan logam pesawat sendiri tidak membanjiri bacaan. Pesawat operasional yang membawa instrumen Vacquier sudah terbang patroli anti-kapal-selam di dekat Hindia Barat Inggris dan Martinique sejak Juli 1942. Pada 1943, magnetic anomaly detector sudah melengkapi sebagian besar pesawat patroli anti-kapal-selam Sekutu.

Setelah perang, Vacquier—yang kemudian bergabung dengan Scripps Institution of Oceanography—memodifikasi instrumen fluxgate surplusnya agar bisa ditarik di belakang kapal riset, bukan lagi pesawat. Ini membuka jalur riset yang sama sekali baru: seperti apa sebenarnya magnetisme dasar laut, kalau dipetakan secara kontinu di seluruh cekungan samudra? Temuan dari survei-surveinya di Mendocino Fracture Zone terlalu aneh untuk diabaikan begitu saja—ada pergeseran lateral raksasa pada pola magnetik dasar laut, mengisyaratkan pergerakan horizontal berskala besar yang saat itu belum punya kerangka teori. Sementara itu, pada 1954, Russell Varian dan Martin Packard di Varian Associates menemukan magnetometer proton-precession, instrumen yang segera terbukti lebih cocok untuk survei laut kontinu yang ditarik kapal. Sepanjang akhir 1950-an dan awal 1960-an, kapal-kapal survei Naval Oceanographic Office memakai instrumen semacam itu untuk menyusun peta magnetik dasar laut secara sistematis. Hasilnya mengungkap pola belang zebra polaritas magnetik yang sama sekali berbeda dari apa pun yang pernah terlihat di daratan.

Penjelasannya baru datang pada 1963. Frederick Vine dan Drummond Matthews di Cambridge—dan secara independen, geofisikawan Kanada Lawrence Morley—mengusulkan bahwa batuan dasar laut yang baru terbentuk "mengunci" arah medan magnet Bumi tepat saat memadat di punggungan tengah samudra. Karena medan magnet itu sendiri secara periodik membalik polaritas sepanjang waktu geologi, dan karena kerak baru terus menyebar keluar dari punggungan ke kedua arah, dasar laut pun merekam sejarah itu sebagai garis-garis paralel bercermin dengan polaritas yang berselang-seling. Profil magnetometer laut yang melintasi punggungan seperti East Pacific Rise ternyata cocok dengan garis waktu pembalikan magnetik yang sudah ditetapkan secara independen—kecocokannya begitu presisi sehingga hipotesis Vine–Matthews–Morley jadi salah satu bukti penentu bagi teori seafloor spreading, dan pada gilirannya, bagi teori lempeng tektonik itu sendiri.

Total Field atau Gradient? Memilih Konfigurasi yang Tepat

Marine magnetometer sudah jadi instrumen pendamping berbiaya rendah bagi kapal survei seismik sejak 1950-an. Satu sensor total-field saja tetap sangat memadai untuk rekonaisans area luas—pemetaan geologi regional, studi struktur kerak, dan survei tektonik luas—di mana target yang dicari adalah fitur magnetik besar, dalam, atau berubah bertahap, bukan objek kompak yang duduk dekat sensor. Array gradiometer baru sepadan dengan biaya dan kompleksitas tambahannya justru di situasi sebaliknya: saat targetnya ferrous dangkal, diskret, berskala manusia, yang kalau tidak akan tertutupi drift diurnal atau "noise" geologi regional pada bacaan sensor tunggal. Trade-off inilah—kesederhanaan dan cakupan area di satu sisi, presisi dan diskriminasi target di sisi lain—yang menentukan konfigurasi mana yang sebenarnya dibutuhkan sebuah survei.

Aplikasi Utama di Lapangan

Deteksi UXO dan pembersihan ladang angin/kabel lepas pantai

Survei amunisi tak meledak (UXO) adalah aplikasi di mana presisi gradiometer paling langsung berkaitan dengan keselamatan. Sebuah uji lapangan U.S. Geological Survey tahun 2005 di Standardized UXO Test Site, Yuma Proving Ground, mendemonstrasikan prototipe tensor gradiometer bernama TESSA—array tetrahedral 1 meter berisi empat sensor fluxgate triaksial. Alat ini berhasil menghasilkan anomali tajam dan terpusat tepat di atas peluru mortir 60-mm yang terkubur hanya 0,25 m, disurvei pada grid rapat 0,25 m. Di lepas pantai, prinsip sensor gradien yang sama melandasi survei UXO pra-instalasi untuk fondasi ladang angin dan rute kabel, biasanya dijalankan berdampingan dengan side-scan sonar dan sub-bottom profiler sebagai satu paket instrumen. Panduan yang diterbitkan Carbon Trust pada April 2020 bahkan sudah mengkodifikasi praktik terbaik untuk jenis survei geofisika UXO dan boulder gabungan semacam ini, sebelum instalasi kabel lepas pantai dimulai.

Deteksi rute pipa dan kabel bawah laut

Karena pipa baja dan kabel bawah laut berlapis armor bersifat magnetik kuat, magnetometer atau gradiometer bisa melokalisasi dan memverifikasi posisinya bahkan setelah terkubur, tanpa perlu menyingkapnya. Ada teknik estimasi kedalaman yang sudah dipublikasikan, termasuk metode tilt-angle yang dijelaskan dalam Journal of Pipeline Systems Engineering and Practice: sudut tilt 90° pada medan magnet menandai lokasi persis pipa, dan offset ke titik 0° di dekatnya menghasilkan kedalaman penguburannya. Metode ini mengubah profil anomali magnetik langsung jadi estimasi lokasi sekaligus kedalaman. Riset yang lebih baru mendorong pendekatan ini lebih jauh lagi. Sebuah studi 2024 di Journal of Geophysics and Engineering melatih jaringan saraf end-to-end pada 140.000 sampel anomali magnetik sintetis untuk memetakan posisi kabel bawah laut secara langsung, dan berhasil mencapai akurasi klasifikasi 99,935% dengan error posisi horizontal di bawah 0,5 m dalam pengujian—peningkatan besar dibanding metode inversi tradisional untuk pekerjaan verifikasi rute semacam ini.

Arkeologi maritim dan deteksi kapal karam

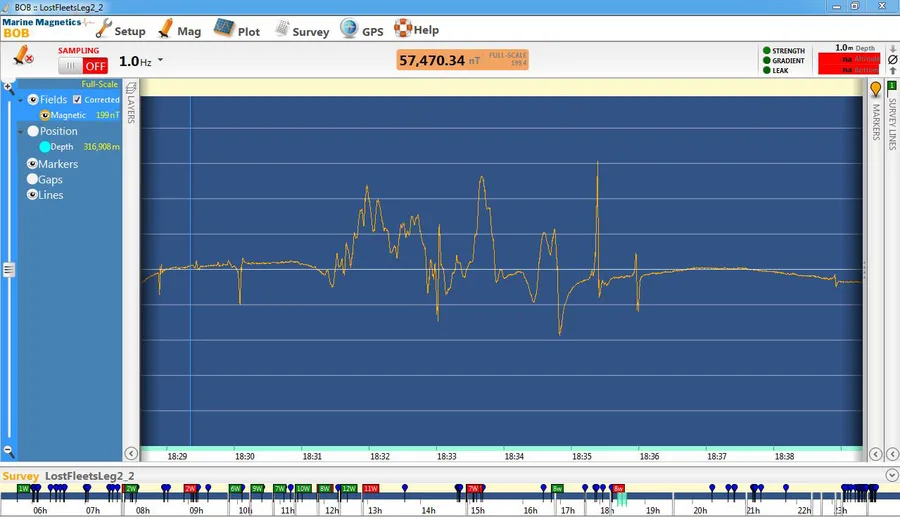

Kapal karam berbahan kayu bisa jadi tak lagi terdeteksi secara akustik setelah hancur atau terkubur sedimen. Tapi perlengkapan besinya—jangkar, mesin, muatan—sering kali tetap jadi cara paling andal untuk menemukannya secara magnetik, lama setelah side-scan sonar berhenti menunjukkan apa pun yang menarik. Satu anomali tunggal dan terisolasi pada bacaan magnetometer biasanya menandakan objek kecil dan diskret, sementara sekelompok anomali yang berkumpul mengindikasikan massa material yang lebih besar. Inilah persis jenis tanda tangan yang dipakai arkeolog untuk membedakan puing yang tersasar dari situs kapal karam sesungguhnya. Prospeksi magnetik juga punya silsilah akademis yang panjang dalam arkeologi darat: aplikasi arkeologis pertama yang terdokumentasi dari metode ini berasal dari 1958 di Inggris, memakai magnetometer proton awal. Sejak itu, metode ini jadi salah satu alat non-invasif paling banyak dipakai untuk melokalisasi sisa-sisa terkubur, baik di darat maupun bawah laut.

Pemetaan geologi dan tektonik regional

Aplikasi yang memulai semuanya ini tidak pernah benar-benar hilang. Survei magnetik laut tetap jadi pendamping standar berbiaya rendah bagi data seismik refleksi untuk menginterpretasi struktur kerak. Prinsip garis magnetik yang sama, yang dulu membantu mengonfirmasi seafloor spreading pada 1960-an, sampai sekarang masih dipakai geolog untuk membaca usia dan sejarah kerak samudra.

Kesimpulan

Dari sensor pemburu kapal selam yang dibaut ke pesawat patroli Perang Dunia II, sampai instrumen yang menghasilkan salah satu bukti paling meyakinkan bagi teori lempeng tektonik, hingga jadi item rutin dalam survei UXO ladang angin lepas pantai modern—marine magnetometer dan varian gradiometernya diam-diam sudah mengerjakan satu pekerjaan dengan sangat baik selama hampir satu abad: menemukan besi dan baja yang tak bisa dilihat instrumen akustik, atau yang memang sejak awal tidak pernah dirancang untuk mencarinya.
